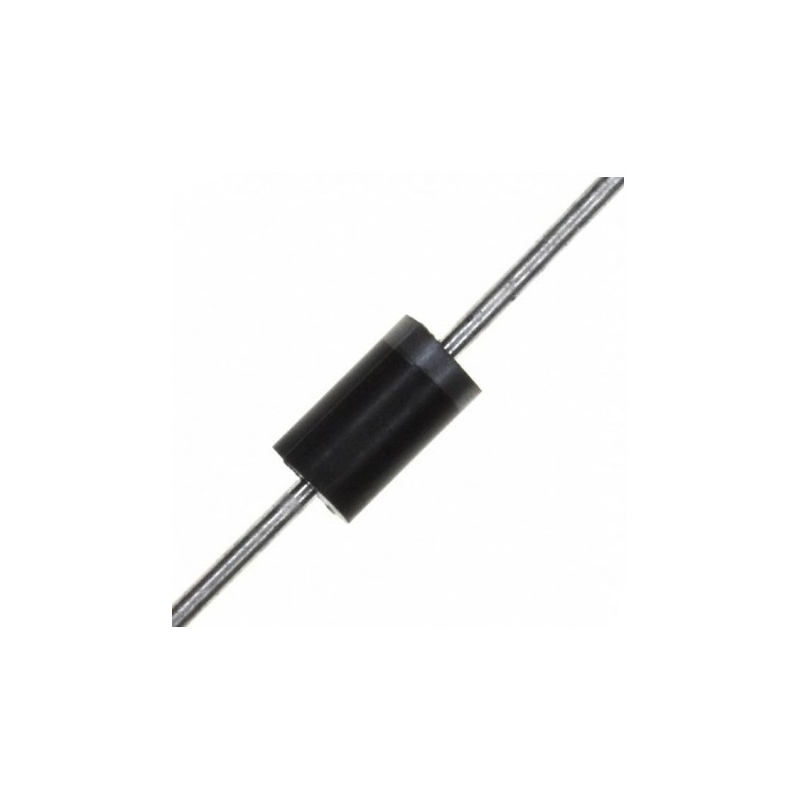

دیود SB340 از نوع شاتکی (Schottky Barrier) بوده و برای کاربردهای فرکانس بالا و ولتاژ پایین طراحی شده است. این قطعه با ساختار اپی‌تاکسیال و هدایت توسط حامل‌های اکثریت، ویژگی‌هایی مانند افت ولتاژ مستقیم بسیار پایین (حداکثر ۰.۸۵ ولت) و سرعت سوئیچینگ بالا را ارائه می‌دهد. به‌همین دلیل راندمان توان بالایی داشته و تلفات حرارتی آن حداقل است. این دیود در پکیج DO-201AD با بدنه پلاستیکی قالب‌گیری شده و تحمل دمایی تا ۱۵۰ درجه سانتی‌گراد را دارد. مناسب برای مدارهای تصحیح (rectification)، محافظت از پلاریته، چرخش آزاد (freewheeling) و اینورترهای فرکانس بالا، SB340 در ولتاژهای DC تا ۴۰ ولت و جریان مداوم ۳ آمپر عملکرد پایدار و قابل اطمینانی را فراهم می‌کند. همچنین قابلیت تحمل جریان پیک تا ۸۰ آمپر برای پالس‌های گذرا آن را در برابر شوک‌های جریان لحظه‌ای مقاوم می‌سازد.

مشخصات

• نوع دیود: Schottky Barrier
• پکیج: DO-201AD
• ولتاژ معکوس تکراری: 40V
• ولتاژ RMS: 28V
• ولتاژ بلوک DC : 40V
• جریان مستقیم متوسط: 3.0A
• جریان پیک در پالس: 80A
• ولتاژ مستقیم در 3A : حداکثر 0.85V
• جریان نشتی در دمای 25°C: حداکثر 0.5mA
• جریان نشتی در دمای 100°C: حداکثر 20mA
• مقاومت حرارتی از محل اتصال تا محیط : 40°C/W
• مقاومت حرارتی از محل اتصال تا پایه: 10°C/W
• دمای کاری: از -65°C تا +150°C
• دمای نگهداری: از -65°C تا +150°C

کاربردهای رایج

دیود SB340 به‌دلیل افت ولتاژ پایین، پاسخ سریع و مقاومت در برابر پالس‌های گذرا، برای استفاده در مدارهای تغذیه سوئیچینگ، اصلاح‌کننده‌ها، اینورترها، حفاظت پلاریته و کاربردهای دیود چرخش آزاد بسیار مناسب است. در سیستم‌هایی که سرعت سوئیچینگ و کاهش تلفات توان اهمیت بالایی دارد، این دیود گزینه‌ای ایده‌آل محسوب می‌شود.

• اصلاح ولتاژ در منابع تغذیه فرکانس بالا
• استفاده به‌عنوان دیود چرخش آزاد در موتورهای DC
• محافظت در برابر اشتباه در پلاریته تغذیه
• مدارهای اینورتر و مبدل DC به AC
• استفاده در پاوربانک‌ها و شارژرهای سریع
• کاربرد در درایورهای LED
• تجهیزات خورشیدی با مدار اصلاح توان
• سیستم‌های UPS و پشتیبان تغذیه
• مدارات PWM با توان پایین
• مدارات سوئیچینگ صنعتی و کنترل توان
