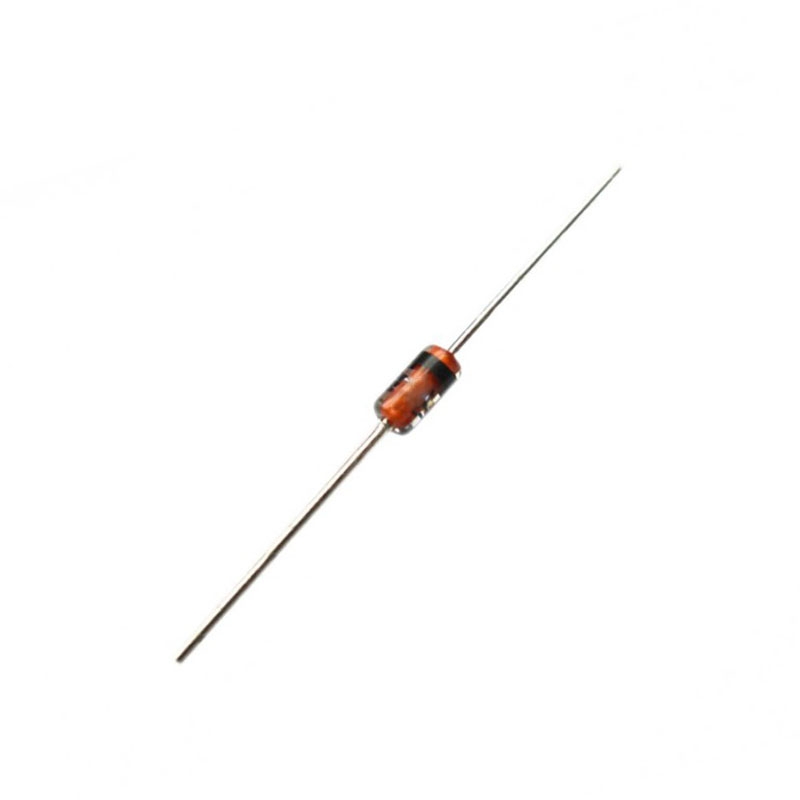

دیود DS442X از محصولات کمپانی SANYO بوده و به‌عنوان یک دیود سوئیچینگ بسیار سریع در پکیج DO-35 عرضه می‌شود. این قطعه برای مدارهایی طراحی شده که نیازمند سرعت کلیدزنی بالا، تلفات کم و پایداری جریان در فرکانس‌های بالا هستند. زمان بازیابی بسیار کوتاه 2ns باعث می‌شود دیود بتواند در کاربردهای پرسرعت مانند مدارات دیجیتال، منابع سوئیچینگ سبک و مسیرهای سیگنال حساس استفاده شود. ولتاژ کاری 50V و جریان IO برابر 130mA آن را به گزینه‌ای مناسب برای انواع پروژه‌های الکترونیکی سبک تا متوسط تبدیل می‌کند. افت ولتاژ 0.65V در جریان 1.5mA نیز عملکردی کم‌اتلاف و مطمئن ارائه می‌دهد. ترکیب سرعت بالا، ابعاد کوچک و حفظ پایداری در دمای محیط سبب شده DS442X یکی از دیودهای پرکاربرد برای مدارهای سوئیچینگ و سیگنال باشد.

مشخصات

• ولتاژ کاری (VR): 50V
• جریان مجاز IO: 130mA
• جریان پیک IFM: 400mA
• ولتاژ روشنی VF در IF=1.5mA: 0.65V
• جریان نشتی معکوس IR در VR=50V: 0.5µA
• زمان بازیابی trr: 2ns
• جریان آزمون IF برای trr: 10mA
• پکیج: DO-35
• سازنده: SANYO

کاربردهای رایج

این دیود برای پروژه‌هایی مناسب است که به سرعت سوئیچینگ بالا، تلفات کم و عملکرد پایدار در فرکانس‌های بالا نیاز دارند. استفاده از آن در مدارهای سیگنال، منابع تغذیه سبک و کلیدزنی پرسرعت می‌تواند بازده مدار را به شکل محسوسی افزایش دهد.

• • مدارات سوئیچینگ فرکانس بالا
• • محافظت سیگنال‌های دیجیتال
• • درایورهای کم‌جریان و سرعت‌بالا
• • مدارات منطقی TTL و CMOS
• • منابع تغذیه سوئیچینگ کوچک
• • مدارات انتقال سیگنال سریع
• • مدارات اندازه‌گیری و ابزار دقیق
• • انواع مدارات HF سبک
• • مدارهای زمان‌بندی پرسرعت
• • کاربردهای عمومی دیودهای کوچک سیگنال
