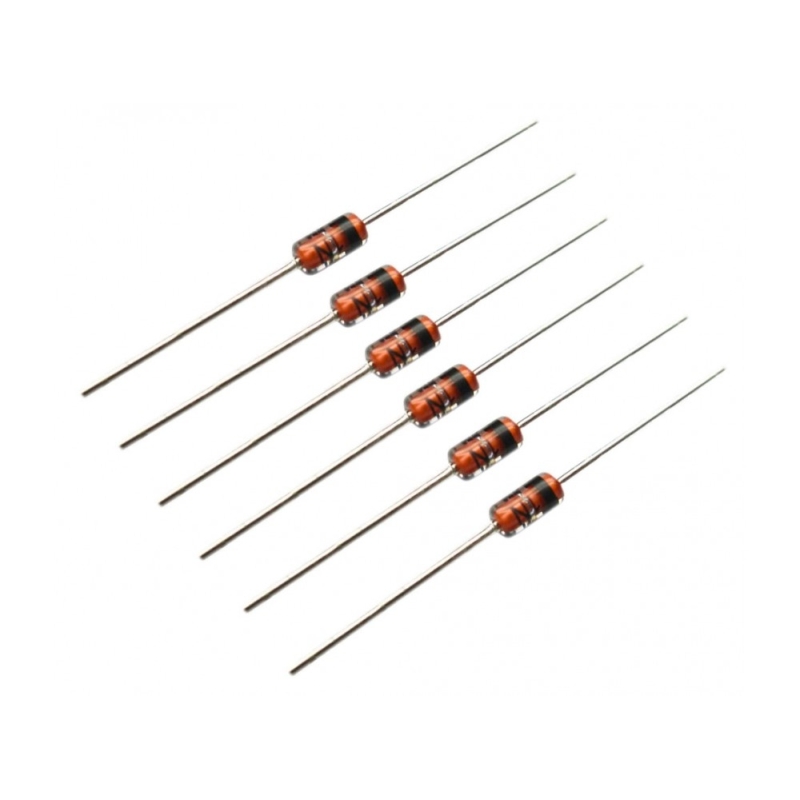

دیود زنر MZ314 به‌گونه‌ای طراحی شده است که در بایاس معکوس و پس از رسیدن ولتاژ دو سر آن به مقدار 16 ولت وارد ناحیه شکست کنترل‌شده شود و ولتاژ را در این سطح تثبیت کند. این رفتار باعث می‌شود تغییرات ولتاژ ورودی یا نوسانات بار تأثیر مستقیمی بر ولتاژ خروجی نداشته باشد. توان نامی 1.2 وات امکان دفع حرارت مناسب و استفاده مطمئن در مدارهای با جریان بالاتر نسبت به زنرهای 0.5 یا 1 وات را فراهم می‌کند. استفاده از این دیود در مسیرهای حفاظتی، از آسیب دیدن آی‌سی‌ها، ترانزیستورها و مدارات آنالوگ حساس جلوگیری می‌کند. سری MZ3xx میتسوبیشی به دلیل کنترل کیفی دقیق، پایداری پارامترها در دماهای کاری مختلف و طول عمر بالا شناخته می‌شود و MZ314 یکی از مدل‌های پرکاربرد این خانواده در طراحی‌های کلاسیک منابع تغذیه و تجهیزات صنعتی است.

مشخصات

• ولتاژ شکست زنر: 16V
• توان قابل تحمل: 1.2W
• نوع قطعه: Diode Zener
• برند: Mitsubishi Electric
• سری ساخت: MZ3xx
• نوع نصب: Through Hole

کاربردهای رایج

این دیود زنر در مدارهایی به‌کار می‌رود که نیاز به یک ولتاژ مرجع ثابت و قابل اعتماد دارند و هم‌زمان حفاظت در برابر افزایش ناگهانی ولتاژ اهمیت بالایی دارد. MZ314 به‌ویژه در طراحی‌های آنالوگ و منابع تغذیه خطی قدیمی که کیفیت و پایداری قطعه اولویت دارد استفاده می‌شود.

• تثبیت ولتاژ در منابع تغذیه خطی
• ایجاد مرجع ولتاژ 16 ولت
• حفاظت ورودی مدارات حساس
• محدودسازی ولتاژ در مسیر سیگنال
• مدارات آنالوگ صنعتی
• تجهیزات الکترونیکی کلاسیک
• بردهای کنترلی قدیمی
• مدارات آموزشی و آزمایشگاهی
