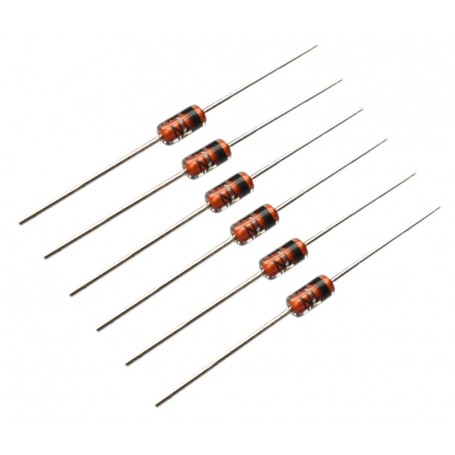

دیود زنر 4.2 ولت با توان 0.5 وات در پکیج DO-34 یک قطعه نیمه‌هادی است که به‌طور خاص برای عملکرد در ناحیه شکست معکوس طراحی شده است. این دیود در ولتاژ معکوس مشخص‌شده یعنی 4.2 ولت، شروع به هدایت می‌کند و ولتاژ را در این سطح تثبیت می‌کند. این ویژگی باعث می‌شود که قطعه برای تثبیت ولتاژ، محافظت در برابر نوسانات و ایجاد مرجع ولتاژ در مدارهای آنالوگ و دیجیتال کاربرد فراوانی داشته باشد. طراحی آن به‌صورت DO-34 با پوشش شیشه‌ای، مقاومت بالا در برابر حرارت و رطوبت را فراهم می‌آورد که برای استفاده در محیط‌های صنعتی و مدارات حساس مناسب است. توان 0.5 وات این دیود نشان‌دهنده‌ی قابلیت دفع انرژی تا این مقدار بدون آسیب به قطعه است. عملکرد سریع، پایداری حرارتی مناسب و قیمت مقرون‌به‌صرفه از مزایای اصلی این قطعه الکترونیکی به شمار می‌رود.

مشخصات

• ولتاژ زنر: 4.2V
• توان نامی: 0.5W
• جریان نشتی معکوس (در 1V زیر ولتاژ زنر): حداکثر 5µA
• نوع پکیج: DO-34
• حداکثر قطر بدنه: 2.9mm
• حداکثر قطر سیم پایه: 0.45mm
• حداکثر قطر بدنه شیشه‌ای: 1.9mm
• حداقل طول سیم پایه: 27.5mm (برای هر طرف)

کاربردهای رایج

این دیود زنر به‌دلیل ولتاژ مرجع دقیق و پایداری حرارتی، در بسیاری از پروژه‌های الکترونیکی کاربرد دارد. در منابع تغذیه جهت تثبیت ولتاژ، در مدارهای حفاظت ولتاژی و همچنین در مدارات مرجع ولتاژ برای تنظیم عملکرد تراشه‌ها یا سنسورها بسیار مورد استفاده قرار می‌گیرد. همچنین این قطعه به‌دلیل ابعاد کوچک و پکیج شیشه‌ای، گزینه‌ای مناسب برای طراحی‌های فشرده و محیط‌های صنعتی است.

• تثبیت ولتاژ در مدارهای آنالوگ
• تأمین ولتاژ مرجع برای ADC/DAC
• حفاظت از مدارهای ورودی در برابر افزایش ولتاژ
• استفاده در رگولاتورهای ساده
• طراحی مدارهای محافظ در تجهیزات مخابراتی
• تثبیت ولتاژ در تغذیه سنسورها
• استفاده در منابع تغذیه سوئیچینگ
• کنترل ولتاژ در مدارهای LED
• مدارات آموزشی و کاربردی دانشجویی
• مصارف عمومی در طراحی‌های الکترونیکی سبک
