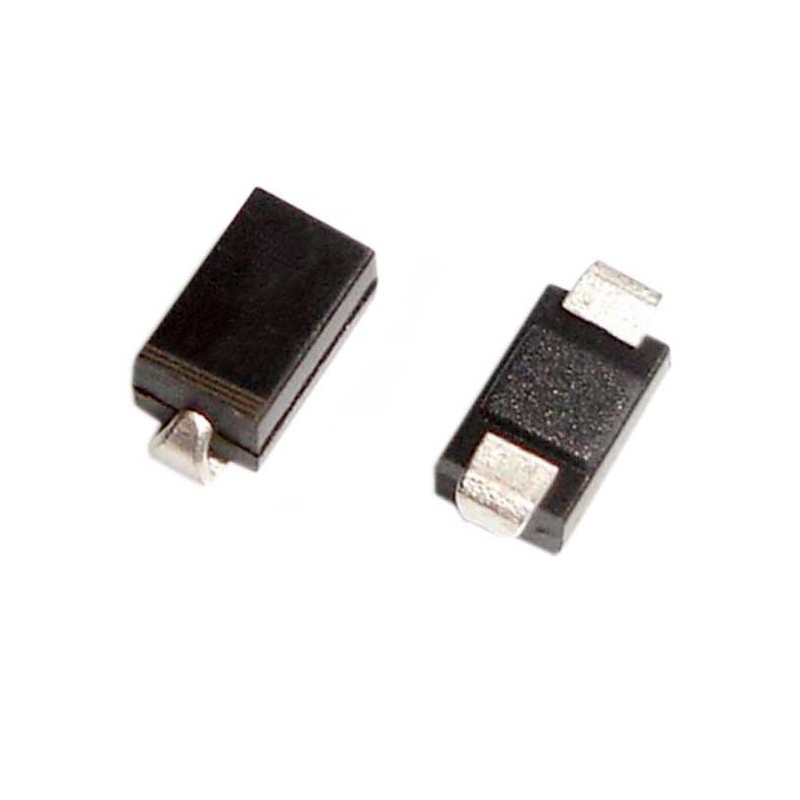

دیود زنر 1SMA4746 از سری 1SMA4728~1SMA4757 شرکت PANJIT بوده و برای کاربردهای حفاظت ولتاژ، رگولاسیون ولتاژ و مرجع ولتاژ در مدارات الکترونیکی طراحی شده است. این قطعه با ولتاژ زنر 18V و توان تلفاتی 1W، عملکرد پایداری در محدوده دمایی وسیع ارائه می‌دهد. استفاده از پکیج SMA (DO-214AC) باعث اشغال فضای کم روی برد شده و آن را برای مونتاژ SMD مناسب می‌کند. همچنین این دیود مطابق استاندارد RoHS تولید شده و دارای قابلیت تحمل دمای لحیم‌کاری تا 260°C است.

مشخصات

• مدل: 1SMA4746
• نوع قطعه: دیود زنر (Zener Diode)
• سازنده: PANJIT (Taiwan)
• ولتاژ زنر (Vz): 18V
• حداقل ولتاژ زنر: 17.1V
• حداکثر ولتاژ زنر: 18.9V
• تلرانس ولتاژ: ±5%
• توان تلفاتی (Power Dissipation): 1W
• پکیج: SMA (DO-214AC)
• نوع نصب: SMD / SMT
• امپدانس دینامیکی (Zzt): 20Ω
• جریان تست زنر (IZT): 14mA
• امپدانس در جریان پایین (ZZK): 750Ω
• جریان IZK: 0.25mA
• حداکثر جریان نشتی معکوس (IR): 0.1µA
• ولتاژ اندازه‌گیری جریان نشتی (VR): 13.7V
• جریان هجومی لحظه‌ای (IFSM): 10A
• محدوده دمای کاری پیوند: -55°C تا +150°C
• دمای لحیم‌کاری: 260°C به مدت 10 ثانیه
• پلاریته: نوار روی بدنه نشان‌دهنده کاتد (Cathode) است.

کاربردهای رایج

دیود زنر 1SMA4746 برای تثبیت و محدودسازی ولتاژ در انواع تجهیزات الکترونیکی استفاده می‌شود و به دلیل توان 1 وات، گزینه‌ای مناسب برای مدارهای حفاظتی و منابع تغذیه محسوب می‌شود.

• تثبیت ولتاژ (Voltage Regulation)
• حفاظت ورودی منابع تغذیه
• محدودکننده ولتاژ (Voltage Clamp)
• حفاظت ورودی میکروکنترلرها
• مدارهای مرجع ولتاژ
• تجهیزات مخابراتی
• بردهای صنعتی و کنترلی
• تجهیزات اندازه‌گیری
