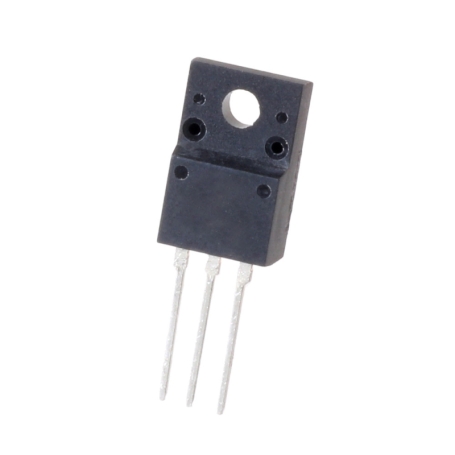

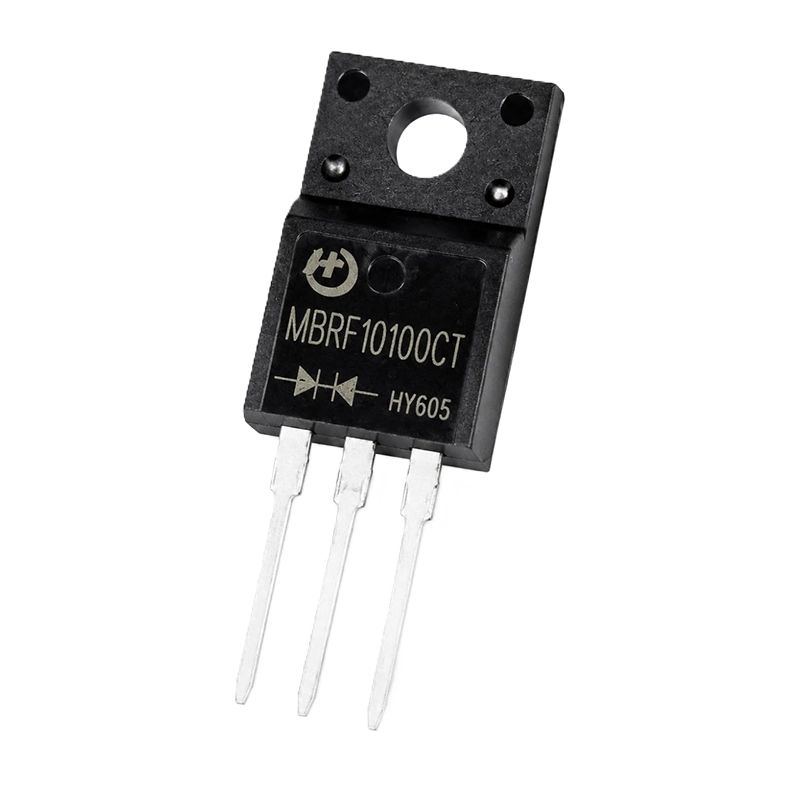

MBRF10100CT یک دوبل دیود شاتکی سیلیکونی با ساختار Common Cathode در پکیج ITO-220AB-3 است که برای کاربردهای یکسو‌سازی با راندمان بالا طراحی شده است. فناوری شاتکی باعث کاهش افت ولتاژ مستقیم به 0.79V می‌شود که در مقایسه با دیودهای سیلیکونی معمولی، تلفات حرارتی کمتری ایجاد می‌کند و بازده منابع تغذیه سوئیچینگ را افزایش می‌دهد. این قطعه دارای ولتاژ معکوس تکراری 100V و جریان متوسط 10A است و می‌تواند جریان هجومی 110A را تحمل کند. محدوده دمای کاری وسیع از 55- تا 175+ درجه سانتی‌گراد، آن را برای استفاده در شرایط صنعتی مناسب می‌سازد. ساختار دوبل این دیود امکان استفاده در توپولوژی‌های یکسوساز تمام‌موج، مبدل‌های DC-DC و منابع تغذیه سوئیچینگ را فراهم می‌کند. نصب از نوع Through Hole بوده و به دلیل بدنه ITO-220AB-3 قابلیت نصب روی هیت‌سینک برای دفع بهتر حرارت را دارد.

مشخصات

• مدل: MBRF10100CT
• نوع دیود: Schottky Rectifier
• پیکربندی: Dual Common Cathode
• تکنولوژی: Si
• پکیج: ITO-220AB-3
• نوع نصب: Through Hole
• ولتاژ معکوس تکراری Vrrm: 100V
• جریان متوسط If: 10A
• جریان هجومی Ifsm: 110A
• افت ولتاژ مستقیم Vf: 0.79V
• جریان نشتی معکوس Ir: 10mA
• حداقل دمای کاری: 55-°C
• حداکثر دمای کاری: 175+°C
• بازه دمای عملیاتی: 55- تا 175+°C

کاربردهای رایج

این دیود برای مدارهایی طراحی شده که نیاز به یکسو‌سازی با افت ولتاژ کم و راندمان بالا دارند. استفاده از آن در منابع تغذیه باعث کاهش تلفات حرارتی و افزایش بهره‌وری سیستم می‌شود.

• منابع تغذیه سوئیچینگ SMPS
• مبدل‌های DC-DC
• یکسوساز تمام‌موج در ترانس‌های قدرت
• مدارهای فست ریکاوری با فرکانس بالا
• سیستم‌های شارژر صنعتی
• مدارهای اینورتر
• تجهیزات مخابراتی
• سیستم‌های UPS
• تغذیه آمپلی‌فایرهای قدرت
• مدارهای صنعتی با جریان متوسط

Specification

Product Category: Schottky Diodes & Rectifiers
Product: Schottky Rectifiers
Mounting Style: Through Hole
Package / Case: ITO-220AB-3
Vrrm - Repetitive Reverse Voltage: 100 V
Vf - Forward Voltage: 0.79 V
Ifsm - Forward Surge Current: 110 A
Configuration: Dual
Technology: Si
Ir - Reverse Current: 10 mA
Minimum Operating Temperature: - 55 C
Maximum Operating Temperature: + 175 C
Series: MBRF10100CT
Operating Temperature Range: - 55 C to + 175 C
