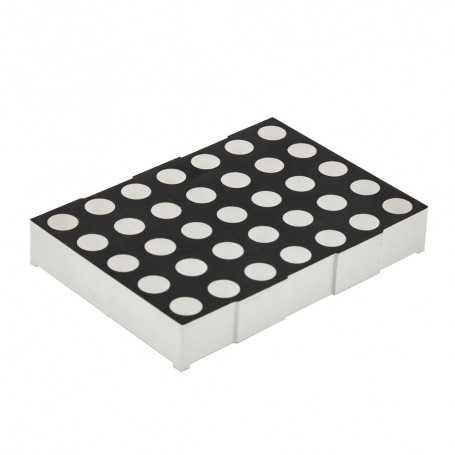

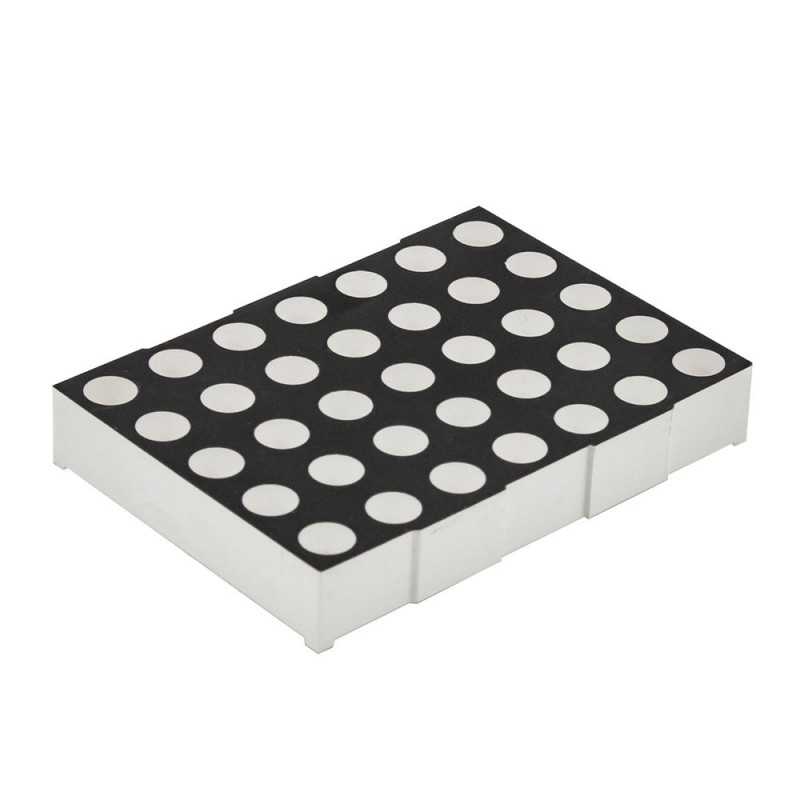

این ماژول از آرایه 5 ستون در 7 ردیف تشکیل شده و شامل 35 نقطه نوری مستقل است که هرکدام یک LED سبز را در خود جای داده‌اند. ساختار داخلی به‌صورت Row/Column Scan طراحی شده تا بتوان با روش مالتی‌پلکس، سطرها و ستون‌ها را به‌صورت زمان‌بندی‌شده فعال کرد و در نتیجه تعداد پایه‌های کنترلی کاهش یابد. ابعاد 53×38mm آن را در دسته نمایشگرهای سایز متوسط قرار می‌دهد که برای نمایش یک کاراکتر بزرگ یا نمادهای ساده کاملاً مناسب است. این نوع دات ماتریس معمولاً در پروژه‌هایی استفاده می‌شود که نیاز به خوانایی مناسب در فاصله دید کوتاه تا متوسط وجود دارد. طراحی پایه‌ها به‌صورت Through-Hole باعث نصب مکانیکی مطمئن روی برد مدار چاپی می‌شود و امکان استفاده از درایورهای ماتریسی یا اتصال مستقیم به میکروکنترلر از طریق مقاومت محدودکننده جریان را فراهم می‌کند. ساختار تک‌رنگ سبز به دلیل کنتراست مناسب، در محیط‌های داخلی و تابلوهای کنترلی کاربرد گسترده‌ای دارد.

مشخصات

• آرایه: 5×7 (35 Dot)
• رنگ LED: Green
• نوع درایو: Multiplex (Row/Column Scan)
• ابعاد کلی: 53mm × 38mm
• نوع نصب: Through-Hole
• ساختار اتصال: سطر و ستون مجزا
• کاربرد نمایشی: کاراکتری و نماد گرافیکی

کاربردهای رایج

این دات ماتریس برای نمایش اطلاعات ساده متنی یا عددی در سیستم‌های کنترلی و آموزشی استفاده می‌شود و به دلیل ساختار استاندارد 5×7، با فونت‌های کاراکتری متداول سازگاری دارد.

• نمایشگر حروف الفبایی
• نمایش اعداد و شمارنده
• پنل‌های آموزشی الکترونیک
• پروژه‌های آردوینو و AVR
• نمایش وضعیت دستگاه
• سیستم‌های هشدار نوری
• تابلوهای کوچک اطلاع‌رسانی
• بردهای آزمایشگاهی
• نمایشگر پیام ثابت
• سیستم‌های کنترل صنعتی کوچک
