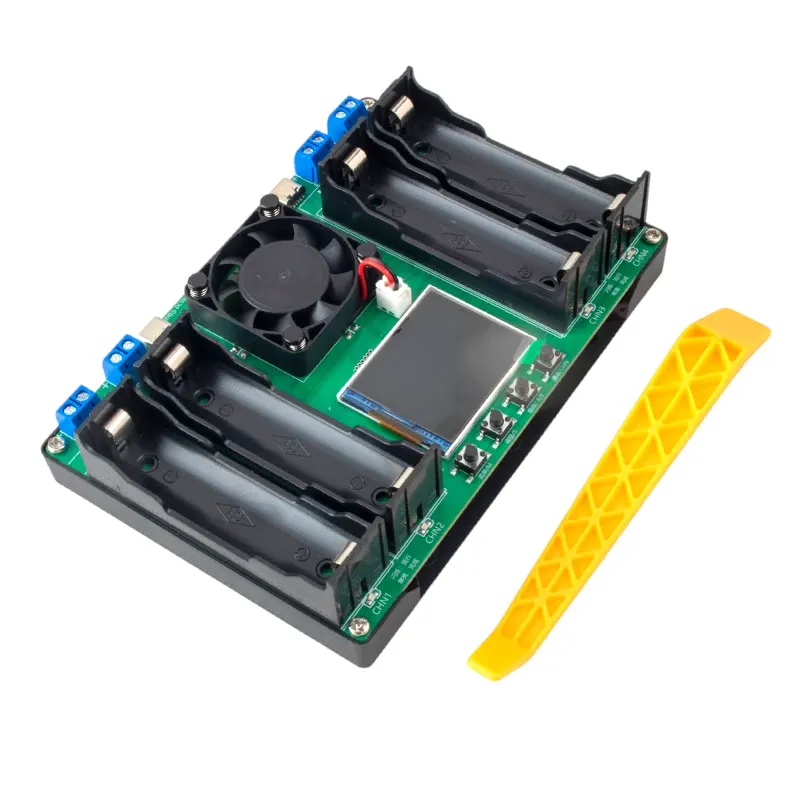

این برد تست حرفه‌ای برای اندازه‌گیری دقیق ظرفیت واقعی، توان خروجی و مقاومت داخلی باتری‌های 3.7 ولت نوع 18650 طراحی شده است. ماژول دارای 4  هولدر مستقل برای قراردادن باتری است که هر کانال به‌صورت جداگانه عمل کرده و نتایج را بر روی نمایشگر رنگی نشان می‌دهد. پس از قراردادن باتری، برد به‌صورت خودکار عملیات شارژ و تخلیه را انجام داده و پارامترهایی مانند: ظرفیت واقعی (mAh) / انرژی کل (mWh) / مقاومت داخلی (mΩ) / ولتاژ نهایی تخلیه / زمان تست را به‌صورت دیجیتال روی صفحه‌نمایش نشان می‌دهد. وجود فن خنک‌کننده در مرکز برد موجب پایداری دمایی در زمان تست هم‌زمان چند باتری و تخلیه با جریان بالا می‌شود. تغذیه برد از طریق درگاه USB Type-C انجام می‌شود و دکمه‌های کنترلی امکان انتخاب کانال یا مشاهده نتایج را فراهم می‌کنند.

مشخصات

• تعداد کانال‌ها: 4 کانال مستقل (CH1 تا CH4)
• نوع باتری پشتیبانی‌شده: لیتیوم یون 18650 (3.7 ولت )
• عملیات: شارژ و دشارژ خودکار با نمایش اطلاعات
• نمایشگر: LCD رنگی با اطلاعات کامل برای هر کانال
• پارامترهای قابل اندازه‌گیری:
  • • ظرفیت (mAh)
    • توان (mWh)
    • مقاومت داخلی (mΩ)
    • ولتاژ و جریان لحظه‌ای
    • مدت زمان تست
• ورودی تغذیه: 5V از طریق درگاه USB Type-C
• فن خنک‌کننده: دارد (برای پایداری عملکرد و جلوگیری از داغی مدار)
• دکمه‌های کنترلی:
  • • انتخاب کانال
    • شروع/توقف
    • تنظیم مجدد (Reset)
• ابعاد برد: 102*147*35 میلی متر
• بدنه: PCB فایبرگلس با هولدرهای باتری پلاستیکی مقاوم

راهنمای اجزای تستر

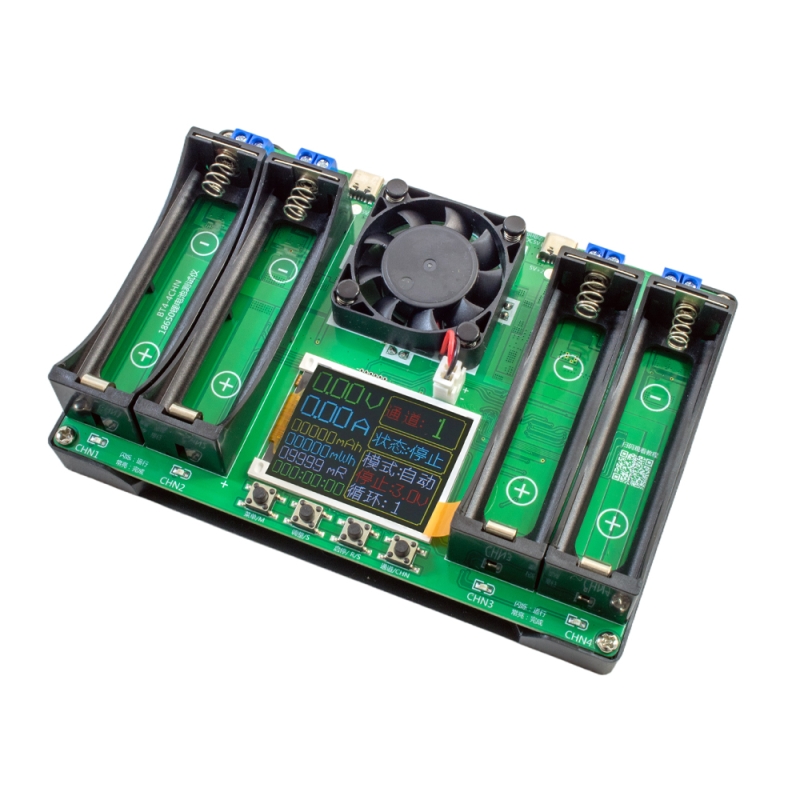

ماژول تست چهار کاناله باتری لیتیوم 18650 ، ابزاری حرفه‌ای جهت اندازه‌گیری ظرفیت واقعی (mAh)، انرژی (mWh)، مقاومت داخلی (mΩ) و تحلیل عملکرد باتری‌های شارژی است. طراحی دقیق این برد شامل نمایشگر رنگی، فن خنک‌کننده، دکمه‌های کنترلی و شیارهای مستقل باتری است. در این تصویر، اجزای اصلی برد شماره‌گذاری شده‌اند که عملکرد هر یک به‌شرح زیر است:

1 / 2 - پورت تغذیه Type-C 5V
دو ورودی تغذیه با کانکتور USB Type-C که امکان تأمین توان برای برد را فراهم می‌کند. اتصال هر یک از این پورت‌ها برای راه‌اندازی سیستم کافی است.

3 تا 6 - شیارهای باتری (کانال‌های 1 تا 4)
چهار جایگاه مستقل برای قراردادن باتری‌های 18650 (3.7 ولت) جهت تست. هر شیار معادل یک کانال جداگانه است که به‌صورت مستقل کنترل و تحلیل می‌شود.

7 تا 10 - ترمینال‌های خروجی (برای اتصال بار خارجی)
این ترمینال‌های پیچی در هر کانال قرار گرفته‌اند و برای اتصال به تجهیزات خارجی یا بارهای قابل برنامه‌ریزی استفاده می‌شوند. هر کانال دارای ترمینال مثبت و منفی مجزا است.

11 - فن خنک‌کننده
فن مرکزی برای دفع حرارت هنگام تخلیه جریان بالا یا استفاده هم‌زمان از چند کانال، باعث ثبات عملکرد و محافظت از مدار می‌شود.

12 - نمایشگر رنگی LCD
نمایش اطلاعات تست از جمله ولتاژ، جریان، ظرفیت، انرژی، مقاومت داخلی، مدت زمان تست و وضعیت کانال فعال. قابل مشاهده برای هر چهار کانال.

13 - دکمه Menu / M
برای ورود به منوی تنظیمات و انتخاب گزینه‌ها به‌کار می‌رود.

14 - دکمه Adjust / S
برای تغییر پارامترها، تنظیم مقدارها یا جابجایی بین آیتم‌های منو استفاده می‌شود.

15 - دکمه Start / Stop
آغاز یا توقف عملیات تست (تخلیه/تحلیل باتری) برای کانال فعال.

16 - دکمه Channel / CHN
جهت انتخاب کانال فعال (CH1 تا CH4) برای تنظیمات یا مشاهده داده‌ها روی نمایشگر.

17 تا 20 - نشانگرهای وضعیت کانال‌ها (LED)
چهار LED برای نمایش وضعیت هر کانال:

• • روشن: در حال تست
  • چشمک‌زن: آماده شروع
  • خاموش: غیر فعال

راهنمای نمایشگر ماژول

نمایشگر رنگی این ماژول اطلاعات جامع و دقیقی درباره وضعیت لحظه‌ای باتری و نتایج تست ارائه می‌دهد. بخش‌های مختلف این رابط کاربری شماره‌گذاری شده‌اند که در ادامه شرح کامل هر مورد آمده است:

شرح اطلاعات نمایشگر:

1. ولتاژ لحظه‌ای (Real-time voltage)
نمایش ولتاژ آنی باتری متصل به کانال فعال (واحد: ولت). به‌صورت لحظه‌ای تغییر می‌کند.

2. جریان لحظه‌ای (Real-time current)
نمایش جریان لحظه‌ای عبوری از باتری در زمان تست یا دشارژ (واحد: آمپر). معمولاً در هنگام شروع تست مقدار آن افزایش می‌یابد.

3. ظرفیت تجمعی (Cumulative capacity)
مقدار کل ظرفیت تخلیه‌شده از باتری از شروع تست تا لحظه فعلی (واحد: میلی‌آمپر ساعت - mAh). این عدد نشان‌دهنده ظرفیت واقعی باتری است.

4. انرژی تجمعی (Cumulative energy)
مقدار انرژی الکتریکی تحویلی از باتری در واحد میلی‌وات ساعت (mWh). این شاخص مکمل ظرفیت است و وابسته به ولتاژ نیز می‌باشد.

5. مقاومت داخلی باتری (Battery internal resistance)
مقدار مقاومت داخلی باتری اندازه‌گیری‌شده توسط مدار (واحد: میلی‌اهم - mΩ). عدد کمتر نشان‌دهنده سلامت بهتر باتری است.

6. زمان کل اجرای تست (Cumulative running time)
مدت‌زمان تست از شروع تا لحظه فعلی (فرمت: ساعت:دقیقه:ثانیه). این پارامتر برای تحلیل دقیق باتری‌های با ظرفیت بالا اهمیت دارد.

7. تعداد سیکل‌ها (Number of cycles)
تعداد دفعات اجرای تست به‌صورت رفت‌وبرگشتی (در صورت فعال بودن حالت loop). در تست‌های دوام یا طول عمر باتری کاربرد دارد.

8. ولتاژ قطع تخلیه (Low voltage stop discharge)
مقدار ولتاژی که پس از رسیدن به آن، عملیات دشارژ متوقف می‌شود (پیش‌فرض معمولاً ۳.۰ ولت). این مقدار قابل تنظیم است.

9. حالت عملکرد (Working mode)
وضعیت فعلی ماژول:

• DSG = Discharge (تخلیه)
• CHG = Charge (شارژ)
• IDLE = آماده به‌کار

10. وضعیت عملکرد (Status Indication)
نشان‌دهنده وضعیت اجرای تست:

• STA:STOP = متوقف
• STA:RUN = در حال اجرا
• STA:WAIT = در انتظار شروع

11. شماره کانال فعال (Channel Indication)
نشان می‌دهد که داده‌های نمایش‌داده‌شده مربوط به کدام کانال (CH1 تا CH4) هستند. با استفاده از دکمه CHN قابل تغییر است.

شارژ و تست خودکار باتری با ماژول تست ظرفیت 18650 (چهار کاناله)

بخش اول: شارژ باتری‌ها (MODE: CHG)

• برای شارژ باتری‌های 18650 با استفاده از این ماژول، مراحل زیر را دنبال کنید:

اتصال تغذیه:

• دو منبع تغذیه 5 ولت (USB Type-C) را به درگاه‌های Power1 و Power2 متصل کنید.
• این ماژول برای شارژ همزمان چهار باتری به دو منبع 5V با توان کافی (ترجیحاً 5V/4A) نیاز دارد.

انتخاب حالت شارژ:

• با استفاده از دکمه CHN، کانال موردنظر را انتخاب کنید.
• از طریق منوی Mode، گزینه MODE: CHG را انتخاب نمایید.

شروع شارژ:

• دکمه Start/Stop (R/S) را فشار دهید تا شارژ آغاز شود.
• نمایشگر وضعیت را به صورت STA: CHG نمایش می‌دهد.
• پس از پایان شارژ، وضعیت به STA: END تغییر خواهد کرد.

نمونه نتیجه واقعی شارژ:

• مقدار شارژ: 2084mAh
• زمان شارژ: 3 ساعت، 16 دقیقه، 53 ثانیه
• انرژی دریافتی: 7931mWh
• مقاومت داخلی: 0.31mΩ

بخش دوم: تست چرخه‌ای و خودکار باتری (MODE: AUTO)

حالت خودکار، برای تست کامل ظرفیت، چرخه شارژ-دشارژ و سلامت باتری‌ها طراحی شده است.

اتصال تغذیه:

• مشابه حالت شارژ، دو منبع تغذیه 5 ولت را متصل کنید تا برق کافی برای کل ماژول تأمین شود.

انتخاب حالت AUTO:

• در منوی Mode گزینه MODE: AUTO را انتخاب کنید.
• در این حالت، ماژول به صورت خودکار باتری را شارژ، سپس تخلیه و دوباره شارژ می‌کند.

تنظیمات حیاتی در حالت AUTO:

• تنظیم ولتاژ قطع تخلیه (مثلاً 3.0V): ولتاژی که در آن تخلیه متوقف می‌شود تا از آسیب به باتری جلوگیری شود.
  مثال: STOP: 3.0V
• تعداد دفعات اجرای چرخه (LOOP): مشخص‌کننده تعداد دفعاتی است که شارژ و دشارژ به‌صورت رفت و برگشتی انجام می‌شود.
  مثال: LOOP: 1 (یعنی یک بار شارژ و تخلیه)

راهنمای وضعیت‌های نمایشگر در فرآیند شارژ و تست باتری

وضعیت‌های کاری برنامه (STA:...)

نمایشگر دستگاه در طول عملیات، وضعیت لحظه‌ای عملکرد را با کدهایی مانند "STA:..." نمایش می‌دهد. معانی هر حالت به شرح زیر است:

• STA:STOP برنامه غیرفعال است و هیچ عملیاتی در حال انجام نیست.
• STA:CHG فرآیند شارژ باتری در حال اجراست.
• STA:DSG دستگاه در حال تخلیه‌ی شارژ (دشارژ) باتری می‌باشد.
• STA:END برنامه با موفقیت به پایان رسیده و عملیات متوقف شده است.
• STA:ERR خطای دمای بالا! فن خنک‌کننده یا جریان بیش‌ازحد ممکن است باعث توقف عملیات شده باشد. نیاز به بررسی و رفع مشکل فن دارید.

نکته: در حالت STA:END اگر یکی از مراحل شارژ/تخلیه نتواند انجام شود، به مرحله بعدی رفته و در نهایت پس از پایان، به حالت توقف می‌رسد.

نکات کلیدی درباره ظرفیت، زمان، و چرخه‌ها

زمان واقعی عملیات

• مثالی از یک تست واقعی روی باتری خالی با ظرفیت 2608mAh:
• مد تست: حالت خودکار (MODE: AUTO)
• تعداد چرخه: 1
• مدت زمان: 9 ساعت، 59 دقیقه، 26 ثانیه

نکات چرخه‌ای (LOOP)

• اگر مقدار چرخه (LOOP) بیش از 1 باشد، فقط ظرفیت آخرین تخلیه ثبت می‌شود. میانگین ظرفیت‌ها محاسبه نمی‌گردد.

پاک شدن داده‌ها

با خاموش کردن دستگاه یا تغییر حالت کاری (Mode)، اطلاعات زیر به‌صورت خودکار پاک می‌شوند:

• ظرفیت (mAh)
• انرژی (mWh)
• مقاومت داخلی (mR)
• زمان اجرا

عملکرد کلی

تستر ظرفیت باتری 18650 چهار کاناله، یک ماژول هوشمند و دقیق برای اندازه‌گیری پارامترهای کلیدی باتری‌های لیتیومی مانند ظرفیت (mAh)، انرژی (mWh)، مقاومت داخلی (mΩ)، ولتاژ و جریان لحظه‌ای است. این دستگاه قادر است به‌طور هم‌زمان چهار باتری را شارژ یا دشارژ کند و اطلاعات کامل را روی نمایشگر رنگی خود نمایش دهد. تغذیه آن از طریق دو ورودی Type-C ۵ ولت انجام می‌شود و عملکرد آن توسط دکمه‌های فیزیکی و فن خنک‌کننده کنترل می‌گردد.

این ماژول قابلیت کار در سه حالت شارژ (CHG)، دشارژ (DSG) و خودکار (AUTO) را دارد و برای هر کانال، وضعیت عملکرد، ولتاژ پایان دشارژ و تعداد چرخه قابل تنظیم است. دقت بالا، رابط کاربری آسان و امکانات ایمنی مانند محافظ دمایی، این ماژول را به ابزاری مناسب برای تعمیرکاران، تولیدکنندگان باتری، و کاربران حرفه‌ای در حوزه تست و آنالیز باتری‌های قابل شارژ تبدیل کرده است.

کاربردهای رایج

این ماژول برای تست و بررسی باتری‌های لیتیوم 18650 بسیار کاربردی است؛ به‌ویژه برای تعمیرکاران، تولیدکنندگان پاوربانک و دستگاه‌های قابل حمل که نیاز به بررسی سلامت باتری‌ها دارند.

• تست ظرفیت واقعی باتری‌های 18650
• بررسی مقاومت داخلی و سلامت باتری
• مقایسه کیفیت باتری‌های نو یا کارکرده
• بررسی عملکرد باتری‌های قابل شارژ در پروژه‌های DIY
• تست باتری‌های بازیافتی یا تعویضی
• ابزار تست در کارگاه‌های تعمیرات پاوربانک
• استفاده در خطوط کنترل کیفیت کارخانه‌ای
• بررسی زمان دشارژ و ولتاژ قطع
• مانیتورینگ هم‌زمان چند باتری برای مقایسه عملکرد
• ابزار آموزشی برای آموزش نحوه تحلیل باتری لیتیومی

This professional test board is designed to accurately measure the actual capacity, output power and internal resistance of 3.7V 18650 batteries. The module has 4 independent battery holders, each channel operates separately and displays the results on a color display. After inserting the battery, the board automatically performs charging and discharging operations and displays parameters such as: actual capacity (mAh) / total energy (mWh) / internal resistance (mΩ) / final discharge voltage / test time digitally on the screen. The presence of a cooling fan in the center of the board ensures temperature stability during simultaneous testing of multiple batteries and high-current discharge. The board is powered via a USB Type-C port, and the control buttons allow you to select a channel or view the results.

Specifications

Number of channels: 4 independent channels (CH1 to CH4)
Supported battery type: Lithium-ion 18650 (3.7V)
Operation: Automatic charge and discharge with information display
Display: Color LCD with complete information for each channel
Measurable parameters:
Capacity (mAh)
Power (mWh)
Internal resistance (mΩ)
Instantaneous voltage and current
Test duration
Power input: 5V via USB Type-C port
Cooling fan: Yes (for stable performance and preventing circuit overheating)
Control buttons:
Channel selection
Start/stop
Reset
Board dimensions: 102*147*35 mm
Body: Fiberglass PCB with durable plastic battery holders
