ترایاک BT138-600 یک قطعه نیمه‌هادی قدرت از خانواده Triac است که برای کنترل و سوئیچ‌کردن جریان متناوب (AC) طراحی شده است. این قطعه با قابلیت هدایت جریان در هر دو نیم‌سیکل مثبت و منفی برق متناوب، امکان کنترل توان مصرفی تجهیزات الکتریکی را با استفاده از یک سیگنال تحریک گیت فراهم می‌کند.یکی از مهم‌ترین مزیت‌های BT138-600، تحمل جریان مؤثر 12 آمپر و ولتاژ مسدودسازی تکرارشونده 600 ولت است. این مشخصات امکان استفاده از قطعه را در طراحی مدارهای کنترل بارهای AC، از روشنایی و تجهیزات گرمایشی گرفته تا برخی موتورهای تک‌فاز، با رعایت شرایط حرارتی و الکتریکی فراهم می‌کند.در مدارهای کنترل توان، ترایاک می‌تواند جایگزینی کاربردی برای روش‌های کلیدزنی مکانیکی باشد. برخلاف کنتاکت‌های مکانیکی، فرآیند کلیدزنی در این قطعه از طریق ساختار نیمه‌هادی انجام می‌شود و نیازی به حرکت مکانیکی ندارد. این ویژگی برای مدارهایی با دفعات کلیدزنی بالا و کنترل الکترونیکی بار اهمیت دارد.

مشخصات

• نام قطعه: ترایاک BT138-600
• مدل: BT138-600
• کد کالا در ECA: 2150001007
• نوع قطعه: ترایاک قدرت (Power Triac)
• نوع عملکرد: هدایت دوطرفه جریان
• ساختار تحریک: 4 ربع (4Q)
• جریان مؤثر حالت هدایت (IT(RMS)): حداکثر 12A در شرایط حرارتی تعیین‌شده
• ولتاژ مسدودسازی تکرارشونده (VDRM): 600V
• جریان پیک غیرتکراری (ITSM): مقدار 95A برای پالس سینوسی 20ms در شرایط دیتاشیت
• ولتاژ حالت هدایت (VT): معمولی 1.4V و حداکثر 1.65V در جریان 15A و دمای پیوند 25°C
• ولتاژ تحریک گیت (VGT): معمولی 0.7V و حداکثر 1V در شرایط آزمون مشخص‌شده
• جریان تحریک گیت (IGT): وابسته به ربع تحریک؛ مقادیر معمولی 5، 8، 10 و 22mA
• حداکثر جریان تحریک گیت: 35mA در 3 ربع و 70mA در ربع چهارم، طبق شرایط آزمون
• جریان نگهدارنده (IH): معمولی 6mA و حداکثر 30mA
• زمان روشن‌شدن تحت کنترل گیت (tgt): معمولی 2µs در شرایط مشخص‌شده
• حداقل نرخ افزایش ولتاژ قابل تحمل در حالت خاموش (dV/dt): مقدار 100V/µs در شرایط آزمون دیتاشیت
• حداکثر دمای پیوند (Tj): مقدار 125°C
• بازه دمای نگهداری: 40- تا 150+ درجه سانتی‌گراد
• مقاومت حرارتی پیوند تا سطح نصب (Rth(j-mb)): حداکثر 1.5K/W در هدایت تمام‌سیکل

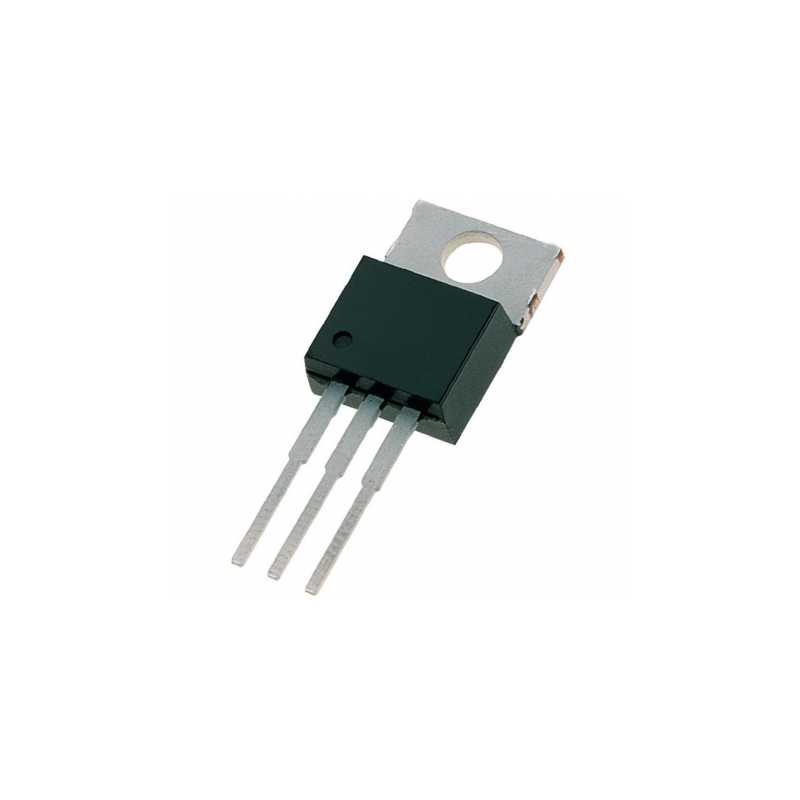

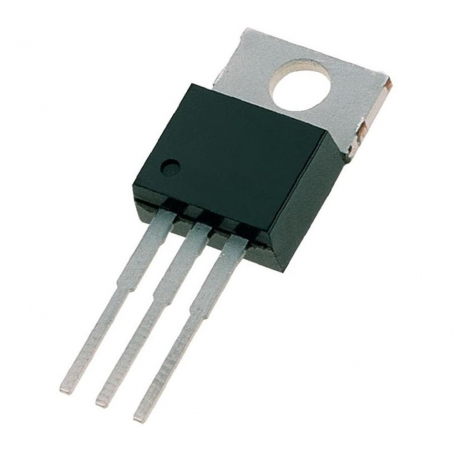

• پکیج: TO-220AB / SOT78
• تعداد پایه: 3
• نوع نصب: Through-Hole (نصب در سوراخ برد)

کاربردها

ترایاک BT138-600 برای مهندسان الکترونیک، تعمیرکاران بردهای قدرت، طراحان سیستم‌های کنترل و سازندگان پروژه‌های آموزشی و کاربردی مناسب است. این قطعه در مدارهایی ارزش بیشتری ایجاد می‌کند که به کنترل جریان متناوب یا تنظیم توان یک مصرف‌کننده AC نیاز دارند.در سیستم‌های روشنایی، می‌توان با طراحی مدار تحریک مناسب از آن برای کنترل شدت نور لامپ‌های قابل دیمر استفاده کرد. در سیستم‌های گرمایشی نیز امکان کنترل توان المنت‌های مقاومتی فراهم می‌شود.تعمیرکاران تجهیزات الکتریکی می‌توانند BT138-600 را برای تعویض ترایاک معیوب در مدارهایی که با مشخصات الکتریکی و پایه‌بندی آن سازگارند، بررسی کنند.در پروژه‌های مبتنی بر آردوینو و میکروکنترلر نیز می‌توان با استفاده از اپتوترایاک (Optotriac) و مدار تحریک مناسب، فرمان کنترلی را به بخش قدرت AC منتقل کرد. این روش برای ساخت کنترل‌کننده‌های روشنایی، کنترل بار و برخی سامانه‌های اتوماسیون کاربرد دارد.همچنین BT138-600 برای آموزش مفاهیم کلیدزنی نیمه‌هادی، کنترل زاویه فاز، عبور جریان از صفر و کنترل توان در مدارهای AC انتخابی کاربردی است.

• کنترل شدت روشنایی لامپ‌های قابل دیمر.
• کنترل توان المنت‌ها و تجهیزات گرمایشی مقاومتی.
• ساخت کلیدهای الکترونیکی AC.
• کنترل دور برخی موتورهای AC سازگار با روش کنترل زاویه فاز.
• استفاده در مدارهای کنترل توان لوازم خانگی.
• ساخت مدارهای کنترل بار با فرمان میکروکنترلر و مدار تحریک ایزوله.
• تعمیر بردهای کنترل موتور و روشنایی دارای ترایاک سازگار.
• طراحی و آزمایش مدارهای کنترل زاویه فاز.
• استفاده در مدارهای سوئیچینگ استاتیک بارهای AC.
