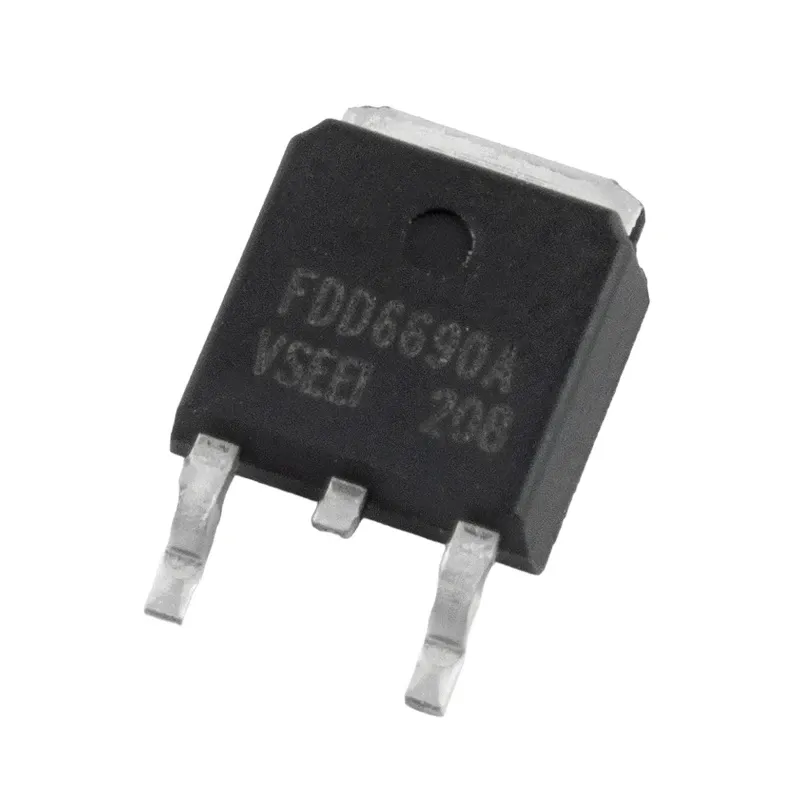

FDD6690A یک ترانزیستور MOSFET قدرت کانال N است که برای دستیابی به مقاومت روشن پایین و عملکرد مناسب در مدارهای سوئیچینگ طراحی شده است. این ماسفت با فناوری ساخت PowerTrench، تلفات هدایتی را کاهش داده و برای مدارهایی که نیاز به کنترل جریان بالا در ولتاژ پایین دارند، مناسب است.این مدل در پکیج TO-252 (D-PAK) عرضه شده و امکان نصب سطحی روی بردهای مدار چاپی را فراهم می‌کند. مقاومت درین-سورس پایین در حالت روشن، باعث کاهش افت ولتاژ و تولید حرارت کمتر هنگام عبور جریان می‌شود.FDD6690A دارای شارژ گیت پایین و سرعت سوئیچینگ مناسب است که آن را برای مدارهای تبدیل توان و کنترل بارهای الکتریکی مناسب می‌سازد. این ماسفت با قابلیت عبور جریان بالا در ابعاد کوچک، در طراحی تجهیزات الکترونیکی با محدودیت فضا کاربرد دارد.

مشخصات فنی

• نوع: ترانزیستور MOSFET کانال N
• مدل: FDD6690A
• پکیج: TO-252 (D-PAK)
• نوع نصب: SMD
• ولتاژ درین-سورس (VDS): 30 V
• ولتاژ گیت-سورس (VGS): ±20 V
• حداکثر جریان درین (ID): 46 A
• جریان پالسی درین (IDM): 100 A
• مقاومت درین-سورس در حالت روشن (RDS(on)): 12 mΩ
• RDS(on) در VGS = 4.5 V: 14 mΩ
• شرایط اندازه‌گیری RDS(on): VGS = 10 V
• حداکثر توان تلفاتی (PD): 56 W
• ولتاژ آستانه گیت (VGS(th)): 1 V تا 3 V
• شارژ کل گیت (Qg): 18 nC
• شارژ گیت-سورس (Qgs): 3.5 nC
• شارژ گیت-درین (Qgd): 5.1 nC
• ظرفیت ورودی (Ciss): 1230 pF
• ظرفیت خروجی (Coss): 325 pF
• ظرفیت انتقال معکوس (Crss): 150 pF
• زمان تأخیر روشن شدن (td(on)): 19 ns
• زمان افزایش (tr): 13 ns
• زمان تأخیر خاموش شدن (td(off)): 46 ns
• زمان کاهش (tf): 21 ns
• حداکثر جریان دیود داخلی (IS): 2.3 A
• ولتاژ مستقیم دیود داخلی (VSD): 1.2 V
• محدوده دمای کاری پیوند: -55 °C تا +175 °C
• انرژی شکست تک پالسی (EAS): 180 mJ

ویژگی‌ها

• مقاومت روشن بسیار پایین برای کاهش تلفات توان
• مناسب برای سوئیچینگ جریان بالا در ولتاژ پایین
• دارای شارژ گیت پایین برای کنترل آسان‌تر
• سرعت سوئیچینگ مناسب
• پکیج TO-252 مناسب طراحی‌های فشرده
• مناسب برای مدارهای تبدیل توان DC

کاربردها

ترانزیستور MOSFET مدل FDD6690A برای مدارهایی که نیاز به کلیدزنی جریان بالا در ولتاژ پایین دارند استفاده می‌شود. مقاومت روشن پایین و جریان‌دهی بالا باعث شده است این ماسفت در مدارهای قدرت کوچک، تجهیزات الکترونیکی قابل حمل و سیستم‌های کنترل موتور کاربرد داشته باشد.

• مبدل‌های DC-DC
• درایور موتور
• مدارهای سوئیچینگ توان
• منابع تغذیه کم‌ولتاژ
• کنترل بارهای DC
• مدارهای مدیریت توان
