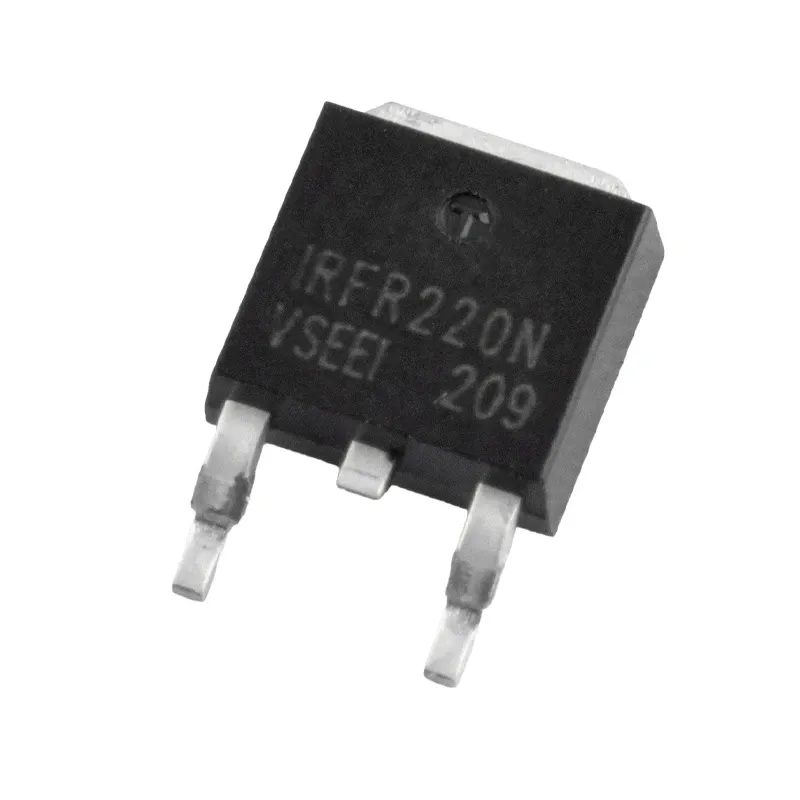

IRFR220NTR یک ترانزیستور MOSFET قدرت کانال N است که برای کاربردهای سوئیچینگ با فرکانس بالا طراحی شده است. این ترانزیستور با ساختار بهینه‌شده، امکان کنترل بارهای الکتریکی در مدارهای قدرت را فراهم می‌کند و به دلیل مشخصات سوئیچینگ مناسب، در طراحی منابع تغذیه و مبدل‌های الکترونیکی کاربرد دارد.این مدل در پکیج TO-252 ارائه شده است که برای نصب سطحی روی بردهای مدار چاپی مناسب بوده و امکان دفع حرارت مناسب در طراحی‌های فشرده را فراهم می‌کند. مقاومت درین-سورس پایین‌تر نسبت به بسیاری از ماسفت‌های توان مشابه باعث کاهش تلفات هدایتی در زمان روشن بودن می‌شود.IRFR220NTR دارای دیود داخلی بدنه (Body Diode) بوده و مشخصات ولتاژ شکست، ظرفیت‌های خازنی و پارامترهای سوئیچینگ آن برای طراحی مدارهای قدرت قابل استفاده است. این ترانزیستور برای مدارهایی که به کلیدزنی کنترل‌شده در محدوده ولتاژ متوسط نیاز دارند، گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی

• نوع: ترانزیستور MOSFET کانال N
• مدل: IRFR220NTR
• خانواده: HEXFET Power MOSFET
• کاربرد اصلی: SMPS و مبدل‌های DC-DC فرکانس بالا
• پکیج: TO-252 (D-PAK)
• نوع نصب: SMD
• ولتاژ درین-سورس (VDS): 200V
• حداکثر جریان درین (ID): 5A
• حداکثر جریان درین در دمای 100 °C: 3.5 A
• جریان پالسی درین (IDM): 20 A
• مقاومت درین-سورس در حالت روشن (RDS(on)): 600 mΩ
• شرایط اندازه‌گیری RDS(on): VGS = 10 V
• ولتاژ گیت-سورس (VGS): ±20 V
• حداکثر توان تلفاتی (PD): 43 W
• فرکانس کاری: مطابق شرایط سوئیچینگ مدار
• محدوده دمای کاری پیوند: -55 °C تا +175 °C
• انرژی شکست تک پالسی (EAS): 46 mJ
• ولتاژ آستانه گیت (VGS(th)): 2 V تا 4 V
• ظرفیت ورودی (Ciss): 300 pF
• ظرفیت خروجی (Coss): 53 pF
• ظرفیت انتقال معکوس (Crss): 15 pF
• شارژ کل گیت (Qg): 15 nC

ویژگی‌ها

• مناسب برای مدارهای سوئیچینگ قدرت
• دارای دیود داخلی Body Diode
• مقاومت روشن مناسب برای کاهش تلفات هدایت
• پکیج کوچک TO-252 مناسب بردهای فشرده
• قابلیت کار در مدارهای DC-DC و SMPS
• دارای مشخصات Avalanche Characteristic برای طراحی مدارهای مقاوم‌تر

کاربردها

ترانزیستور MOSFET مدل IRFR220NTR در مدارهایی استفاده می‌شود که نیاز به کلیدزنی سریع و کنترل توان الکتریکی دارند. این ماسفت برای استفاده در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و مدارهای کنترل توان با ولتاژ تا 200 V مناسب است.

• منابع تغذیه سوئیچینگ (SMPS)
• مبدل‌های DC-DC
• مدارهای سوئیچینگ توان
• کنترل بارهای DC
• مدارهای درایور توان
• تجهیزات الکترونیکی با نیاز به کلیدزنی سریع
