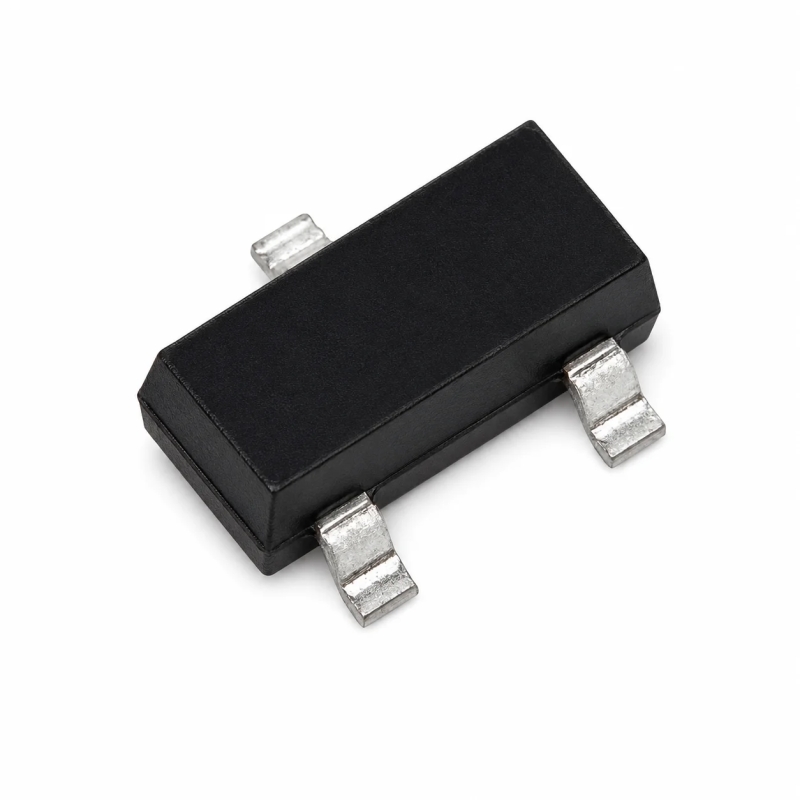

AO3401A یک ماسفت قدرت کانال P از نوع Enhancement Mode است که با اعمال ولتاژ مناسب به پایه Gate، مسیر عبور جریان بین پایه‌های Source و Drain را کنترل می‌کند. این ساختار باعث می‌شود قطعه به‌عنوان یک کلید الکترونیکی با تلفات پایین در مدارهای DC مورد استفاده قرار گیرد. این ماسفت به دلیل ابعاد کوچک SOT-23 و مقاومت روشن پایین، برای مدارهایی که فضای برد محدود است و نیاز به کنترل تغذیه یا بارهای کم‌ولتاژ دارند گزینه مناسبی است. استفاده از آن در طراحی باید با توجه به ولتاژ کاری، جریان عبوری، شرایط درایو Gate و محدودیت‌های حرارتی انجام شود.

مشخصات

• نوع محصول: ماسفت قدرت کانال P
• مدل: AO3401A
• کد مارک روی بدنه: A19T
• سازنده: Alpha & Omega Semiconductor
• نوع فناوری: Trench MOSFET
• نوع کانال: P-Channel Enhancement Mode
• نوع پکیج: SOT-23
• نوع نصب: SMD
• تعداد پایه: 3
• ولتاژ درین-سورس (VDS): -30V
• جریان درین پیوسته (ID): -4A
• جریان پالسی درین (IDM): -20A
• مقاومت حالت روشن (RDS(on)): 44mΩ در VGS=-10V
• مقاومت حالت روشن (RDS(on)): 70mΩ در VGS=-4.5V
• ولتاژ گیت-سورس (VGS): ±12V
• ولتاژ آستانه گیت (VGS(th)): -1V تا -1.5V
• دمای کاری اتصال: -55°C تا +150°C

کاربردهای رایج

AO3401A در مدارهایی استفاده می‌شود که نیاز به کنترل مسیر تغذیه یا قطع و وصل بار با یک سیگنال کنترلی دارند. این قطعه در تجهیزات قابل حمل، مدارهای باتری، بردهای الکترونیکی فشرده و سیستم‌های مدیریت توان کم‌مصرف کاربرد دارد.

• سوئیچ تغذیه DC
• مدارهای Load Switch
• محافظت در برابر اتصال معکوس باتری
• مدارهای مدیریت توان
• مدارهای شارژ و باتری
• کنترل روشن و خاموش شدن LED
• مبدل‌های DC-DC
• بردهای الکترونیکی قابل حمل
