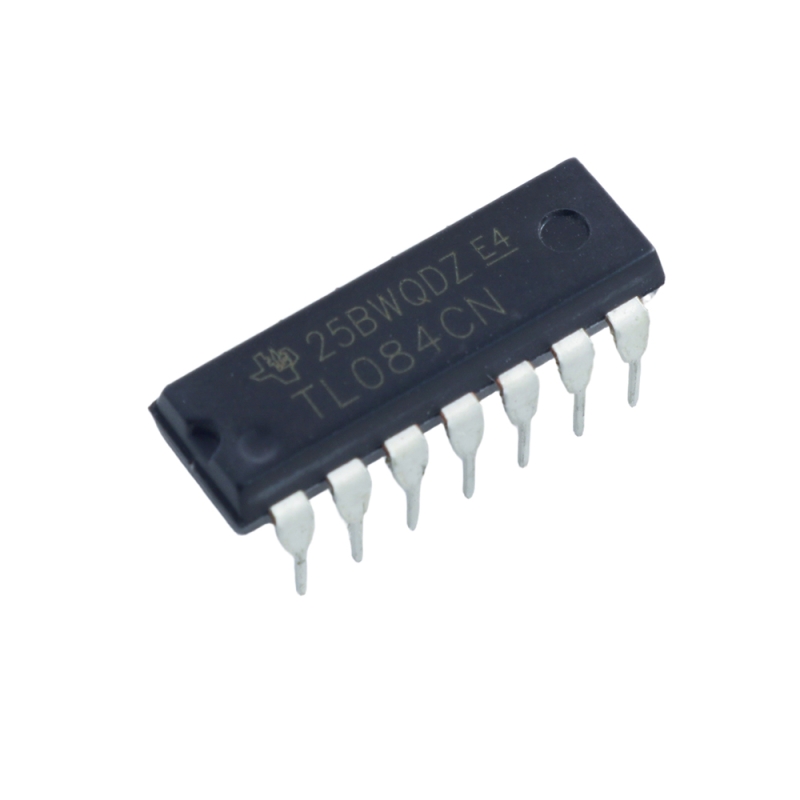

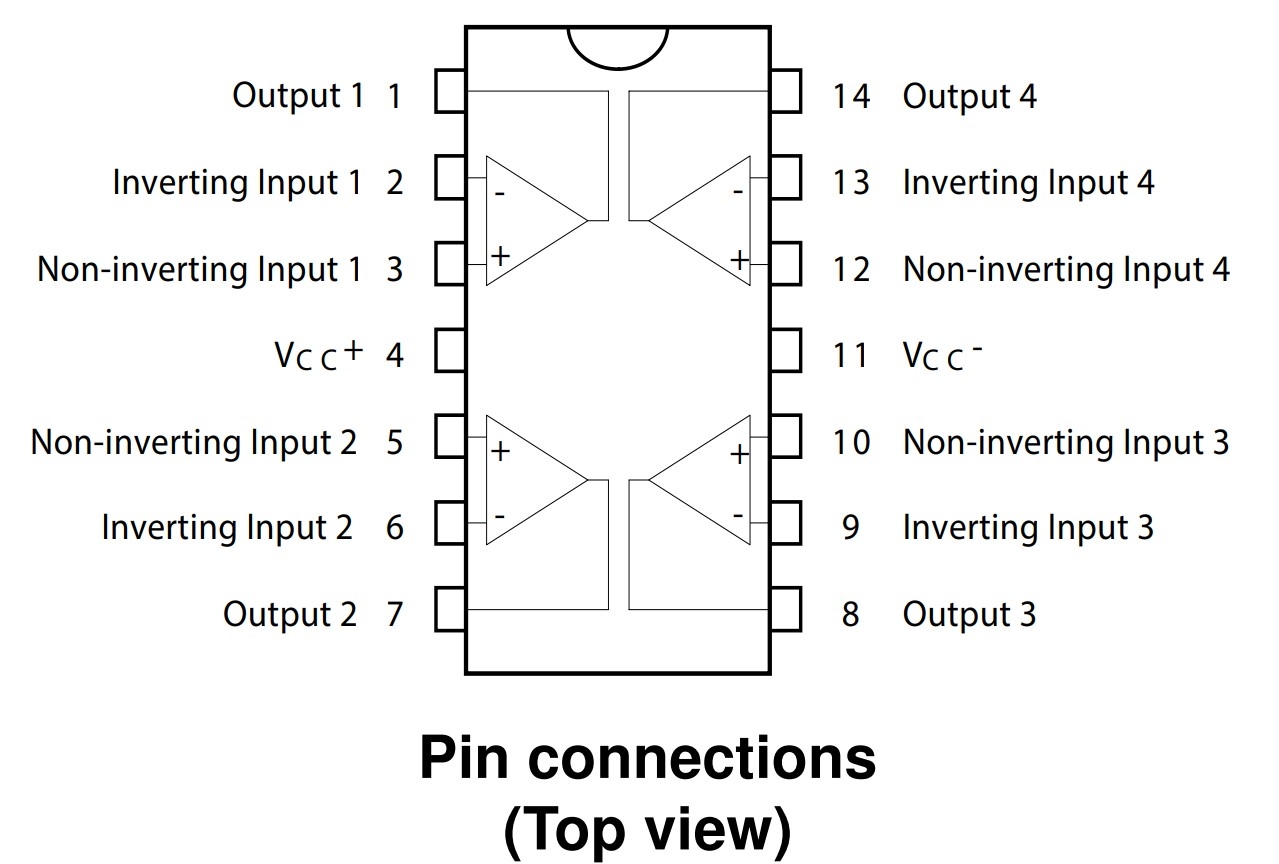

آی‌سی TL084 یک تقویت‌کننده عملیاتی چهارگانه با ورودی J-FET و خروجی BJT است که برای پردازش سیگنال‌های آنالوگ با دقت بالا، جریان بایاس ورودی بسیار کم و امپدانس ورودی بسیار زیاد طراحی شده است. معماری J-FET باعث کاهش نویز، بهبود پاسخ فرکانسی و افزایش پایداری در کاربردهای حساس می‌شود. این مدل با پهنای باند 3MHz و نرخ تغییر ولتاژ 13V/µs عملکرد بسیار مناسبی برای فیلترینگ، پردازش صوت، تقویت‌کننده‌های بافر، مدارات اندازه‌گیری و سامانه‌های ابزار دقیق ارائه می‌دهد. وجود چهار تقویت‌کننده مستقل در یک تراشه باعث کاهش حجم مدار و مناسب بودن آن برای طراحی‌های چندکاناله می‌شود. پکیج PDIP-14 نیز امکان نصب آسان، تست سریع و استفاده در بردبورد و پروژه‌های صنعتی و آموزشی را فراهم می‌کند.

مشخصات

• ولتاژ تغذیه کل (V_CC): از ±5V تا ±18V
• پهنای باند (GBW): مقدار typ برابر 3MHz
• نرخ تغییر ولتاژ (Slew Rate): مقدار typ برابر 13V/µs
• ولتاژ آفست ورودی (V_IO): مقدار typ برابر 3mV
• جریان بایاس ورودی (I_B): مقدار typ برابر 30pA
• ولتاژ نویز ورودی در 1 kHz: مقدار typ برابر 25nV/√Hz
• مقاومت ورودی: مقدار typ برابر 10^12Ω
• جریان خروجی (I_O max): مقدار typ برابر 20mA
• توان اتلاف (P_D): مقدار typ برابر 680mW
• دمای کاری (T_opr): از ‎−40 °C تا ‎+85 °C
• نوع پکیج: PDIP-14

کاربردهای رایج

این آپ‌امپ برای استفاده در طراحی مدارات دقیق، فیلترهای اکتیو، پردازش صوتی، تقویت سیگنال، ابزار دقیق و سیستم‌های اندازه‌گیری بسیار مناسب است. بهره‌ی پایدار، نویز کم و سرعت مناسب، TL084 را به گزینه‌ای استاندارد برای پروژه‌های صنعتی، صوتی و تحقیقاتی تبدیل کرده است.

• فیلترهای اکتیو چندکاناله
• تقویت‌کننده‌های صوتی سطح‌پایین
• بافر و تطبیق امپدانس
• ابزار دقیق و اندازه‌گیری
• پردازش سیگنال آنالوگ
• مبدل‌های آنالوگ و آشکارسازها
• مدارات تحقیقاتی و آموزشی
• مدارهای سنسورها و دیتالاگرها
• سیستم‌های کنترلی آنالوگ
• اجزای کمکی در سیستم‌های صوتی و الکترونیک صنعتی

Specifications

Total Supply Voltage (V_CC): ±5V to ±18V
Bandwidth (GBW): Typ. 3MHz
Slew Rate: Typ. 13V/µs
Input Offset Voltage (V_IO): Typ. 3mV
Input Bias Current (I_B): Typ. 30pA
Input Noise Voltage at 1 kHz: Typ. 25nV/√Hz
Input Resistance: Typ. 10^12Ω
Output Current (I_O max): Typ. 20mA
Power Dissipation (P_D): Typ. 680mW
Operating Temperature (T_opr): -40°C to +85°C
Package Type: PDIP-14
