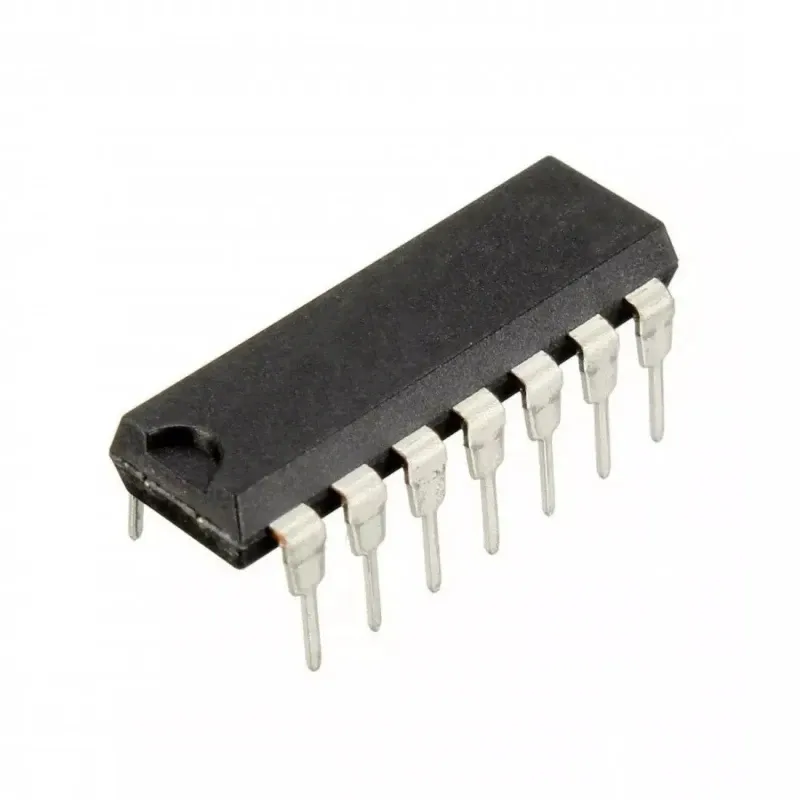

تراشه فلیپ فلاپ D دوگانه 74HC74AN با Set و Reset پکیج DIP

کد کالا: 2101006143

تراشه 74HC74AN یک مدار منطقی CMOS شامل 2 فلیپ‌فلاپ مستقل نوع D با ورودی‌های Set و Reset غیرهمزمان است. داده در لبه بالارونده کلاک ذخیره شده و از خروجی‌های Q و Q̅ قابل دریافت است. این تراشه برای ذخیره بیت، تقسیم فرکانس و مدارهای ترتیبی کاربرد دارد.

—

امتیاز کاربران

۰ رای‌دهنده ۰ دیدگاه

ارسال سریع به سراسر کشور

ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل

بسته‌بندی حرفه‌ای و ایمن

بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی

خرید مطمئن از ECA

ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش

262,000 ریال

موجود در انبار

توضیحات

تراشه 74HC74AN شامل 2 فلیپ‌فلاپ D مستقل است که هر بخش دارای ورودی Data، ورودی Clock، ورودی‌های Set و Reset و دو خروجی مکمل Q و Q̅ است.در عملکرد عادی، وضعیت منطقی موجود روی ورودی D با لبه بالارونده (Positive-Going Edge) کلاک نمونه‌برداری شده و به خروجی Q منتقل می‌شود. این وضعیت تا رسیدن لبه فعال بعدی کلاک یا اعمال Set و Reset حفظ خواهد شد.ورودی‌های Set و Reset به‌صورت غیرهمزمان (Asynchronous) عمل می‌کنند؛ بنابراین برای تغییر وضعیت خروجی از طریق این پایه‌ها نیازی به دریافت پالس کلاک نیست. هر دو ورودی از نوع Active-Low هستند.وجود دو فلیپ‌فلاپ مستقل در یک پکیج، 74HC74AN را برای ذخیره وضعیت‌های منطقی، ساخت مدارهای ترتیبی، تقسیم فرکانس و هماهنگ‌سازی سیگنال‌های دیجیتال مناسب می‌کند. محدوده ولتاژ کاری توصیه‌شده 2V تا 6V بوده و پکیج DIP-14 امکان استفاده آسان در بردبرد و مدارهای Through Hole را فراهم می‌کند.

مشخصات فنی

نوع: تراشه فلیپ‌فلاپ D
مدل: 74HC74AN
خانواده منطقی: 74HC
فناوری: Silicon-Gate CMOS
نوع فلیپ‌فلاپ: D-Type
تعداد فلیپ‌فلاپ: 2
نوع تحریک کلاک: لبه بالارونده
ورودی Set: غیرهمزمان و Active-Low
ورودی Reset: غیرهمزمان و Active-Low
خروجی‌ها: Q و Q̅
محدوده ولتاژ تغذیه کاری: 2V تا 6V
حداکثر جریان ورودی: 1µA
پکیج: DIP-14
تعداد پایه: 14
نوع نصب: Through Hole

تراشه فلیپ فلاپ D دوگانه 74HC74AN با Set و Reset پکیج DIP

ویژگی‌ها

دارای 2 فلیپ‌فلاپ D مستقل در یک تراشه
نمونه‌برداری داده در لبه بالارونده کلاک
دارای خروجی مستقیم و مکمل برای هر فلیپ‌فلاپ
Set و Reset مستقل برای هر کانال
امکان تغییر وضعیت خروجی با Set و Reset بدون نیاز به کلاک
مصرف ورودی پایین به دلیل فناوری CMOS
مناسب برای ذخیره و همگام‌سازی سیگنال‌های دیجیتال
پکیج DIP مناسب برای بردبرد و مونتاژ دستی

کاربردها

تراشه 74HC74AN برای ذخیره وضعیت منطقی و پیاده‌سازی مدارهای ترتیبی مبتنی بر کلاک استفاده می‌شود. هر فلیپ‌فلاپ می‌تواند یک بیت را ذخیره کند و وجود ورودی‌های Set و Reset غیرهمزمان، کنترل مستقیم وضعیت خروجی را نیز امکان‌پذیر می‌سازد. با فیدبک مناسب خروجی می‌توان از این تراشه در مدارهای تقسیم فرکانس نیز استفاده کرد.
