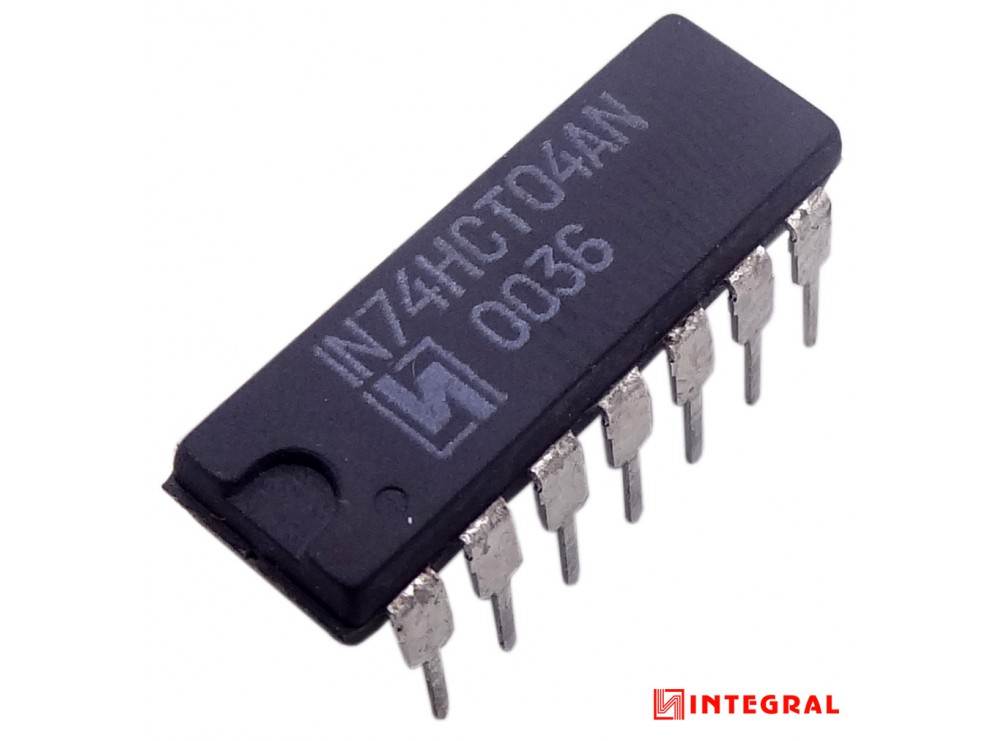

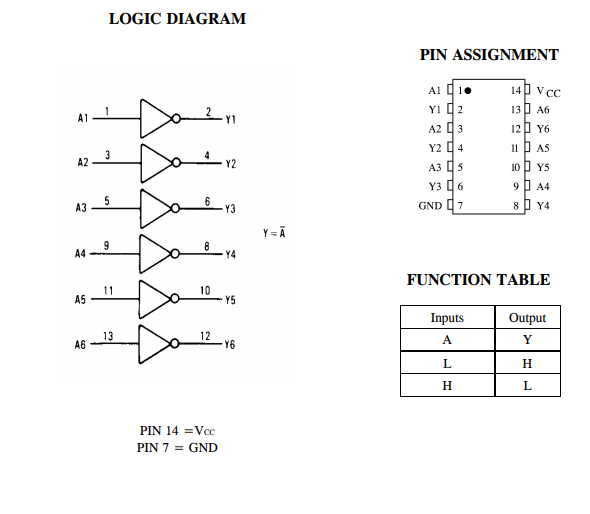

تراشه 74HCT04AN از خانواده High-Speed CMOS with TTL-Compatible Inputs (74HCT) بوده و شامل 6 گیت معکوس‌کننده (NOT) مستقل است. هر گیت، سطح منطقی ورودی را به خروجی معکوس تبدیل می‌کند و به دلیل سازگاری ورودی‌ها با استاندارد TTL، امکان اتصال مستقیم به مدارهای TTL را بدون نیاز به مدار واسط فراهم می‌سازد. این آی‌سی با ولتاژ تغذیه 5 ولت، مصرف توان پایین، سرعت عملکرد مناسب و خروجی CMOS، یکی از پرکاربردترین قطعات در مدارهای دیجیتال، سیستم‌های مبتنی بر میکروکنترلر، تجهیزات صنعتی و پروژه‌های آموزشی محسوب می‌شود.

مشخصات

• برند: INTEGRAL
• مدل: 74HCT04AN
• نوع قطعه: Hex Inverter
• خانواده منطقی: 74HCT
• عملکرد: Inverter (NOT Gate)
• تعداد گیت: 6
• نوع ورودی: TTL Compatible
• نوع خروجی: CMOS
• ولتاژ تغذیه: 5V
• محدوده ولتاژ تغذیه: 4.75V تا 5.25V
• زمان انتشار (Propagation Delay): 22ns
• جریان خروجی High: حداکثر 0.4mA-
• جریان خروجی Low: حداکثر 16mA
• محدوده دمای کاری: 0°C تا +70°C
• نوع نصب: Through Hole (THT)
• پکیج: PDIP-14 (DIP-14)

کاربردهای رایج

تراشه 74HCT04AN برای معکوس کردن سیگنال‌های دیجیتال و تطبیق بین مدارهای TTL و CMOS طراحی شده و به دلیل سرعت مناسب و سازگاری بالا، در انواع تجهیزات الکترونیکی کاربرد گسترده‌ای دارد.

• معکوس کردن سیگنال‌های منطقی
• شکل‌دهی پالس
• تولید کلاک
• مدارهای دیجیتال
• سیستم‌های مبتنی بر میکروکنترلر
• واسط بین مدارهای TTL و CMOS
• تجهیزات صنعتی
• بردهای آموزشی
• پروژه‌های الکترونیکی
