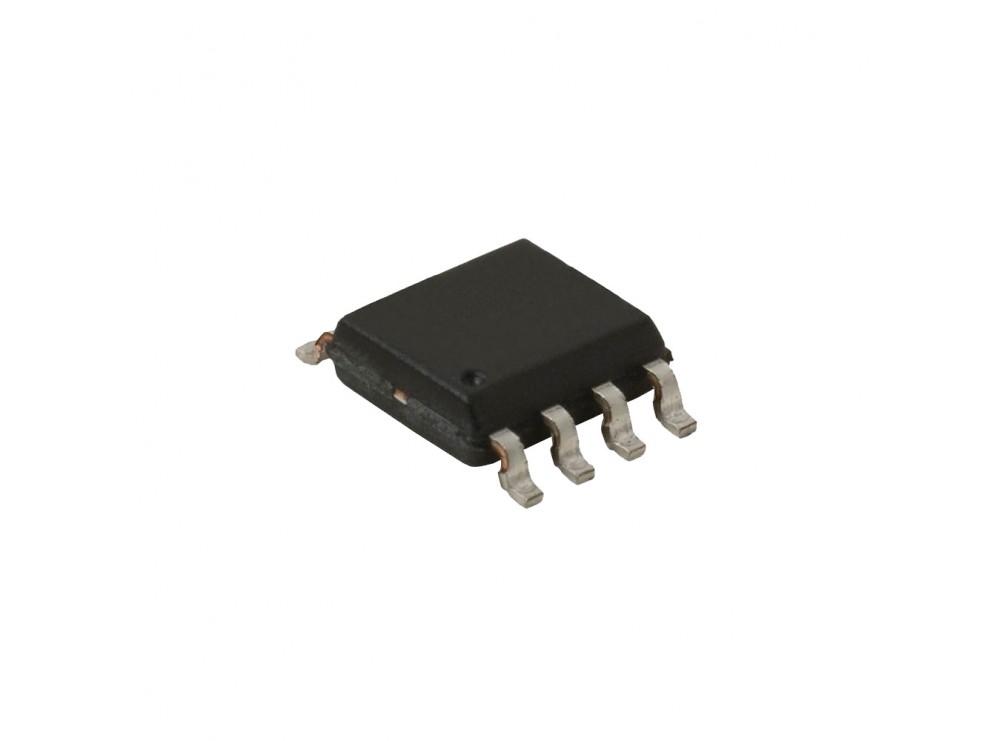

تراشه SP3485EN یک ترنسیور RS-485 نیمه‌دوطرفه مبتنی بر فناوری BiCMOS است که ارتباط سریال پایدار، کم‌مصرف و با ایمنی بالا را فراهم می‌کند. این قطعه با کارکرد در ولتاژ 3.3V و قابلیت تحمل محدوده وسیع ولتاژ مشترک از ‎-7V‎ تا ‎+12V‎، امکان اتصال مطمئن بین ماژول‌ها و دستگاه‌هایی با اختلاف پتانسیل زمین را فراهم می‌سازد. وجود ورودی‌های کنترلی DE و RE اجازه مدیریت دقیق حالت ارسال، دریافت و تری‌استیت را می‌دهد و از نویز یا تداخل در خطوط جلوگیری می‌کند. بهره‌مندی از حفاظت اتصال کوتاه تا جریان ‎±250mA‎ و سازگاری کامل با استاندارد 75176 باعث شده این تراشه گزینه‌ای قابل اتکا در شبکه‌های صنعتی، کنترلرها، سیستم‌های اندازه‌گیری و تجهیزات مخابراتی باشد. سرعت انتقال داده تا ‎10Mb/s‎ نیز اطمینان می‌دهد که SP3485EN در کاربردهای با سرعت بالا عملکردی پایدار و کم‌تاخیر دارد.

مشخصات

• مدل : SP3485EN / SP3485EE
• ولتاژ کاری: ‎3.135V‎ تا ‎3.465V‎
• سرعت داده: ‎10Mb/s‎
• جریان مصرفی بدون بار: ‎425µA‎ تا ‎2000µA‎ (طبق دما و شرایط تست)
• محدوده دمای کاری: ‎-40°C‎ تا ‎+85°C‎
• نوع ارتباط: RS-485 / RS-422 نیمه‌دوطرفه
• تعداد درایور: ‎1‎
• تعداد گیرنده: ‎1‎
• جریان اتصال کوتاه خروجی درایور: ‎±250mA‎
• ایمپدانس ورودی گیرنده: ‎12kΩ‎
• حساسیت ورودی گیرنده: ‎±200mV‎
• محدوده ولتاژ مشترک ورودی: ‎-7V‎ تا ‎+12V‎
• پکیج: SO-8‎

کاربردهای رایج

این تراشه برای ایجاد ارتباط سریال پایدار در محیط‌های صنعتی، سیستم‌های کنترل توزیع‌شده، شبکه‌های RS-485، تجهیزات اندازه‌گیری و سیستم‌های مخابراتی مورد استفاده قرار می‌گیرد. به دلیل مصرف کم، ایمنی بالا و سازگاری کامل با استانداردهای صنعتی، انتخابی مطمئن برای طراحی سیستم‌های مبتنی بر ارتباطات باس نیمه‌دوطرفه است.

• سیستم‌های اتوماسیون صنعتی
• شبکه‌های RS-485 طولانی
• سیستم‌های مانیتورینگ و سنسورهای هوشمند
• مدارهای کنترل موتور
• کنتورهای هوشمند
• کنترلرهای PLC
• دستگاه‌های مخابراتی کم‌توان
• ارتباط بین بردهای الکترونیکی
• سیستم‌های HVAC
• شبکه‌های پردازش توزیع‌شده

Specification

Product Category: RS-485 Interface IC
RoHS: Details
Mounting Style: SMD/SMT
Package / Case: SO-8 Narrow
Series: SP3485EN /SP3485EEN
Function: Transceiver
Data Rate: 10 Mb/s
Number of Drivers: 1 Driver
Number of Receivers: 1 Receiver
Duplex: Half Duplex
Supply Voltage - Max: 3.465 V
Supply Voltage - Min: 3.135 V
Operating Supply Current: 800 uA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 85 C
Packaging: Cut Tape
Packaging: MouseReel
Packaging: Reel
Product: RS-485 Transceivers
Brand: MaxLinear
Shutdown: No Shutdown
Operating Supply Voltage: 3.3 V
Product Type: RS-485 Interface IC
