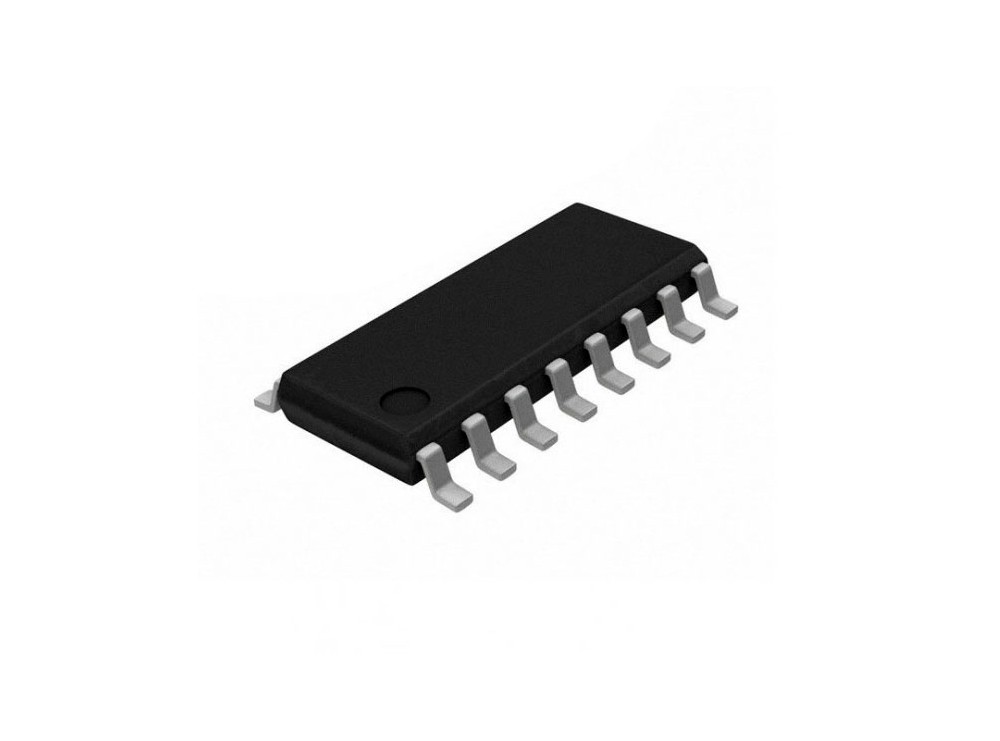

MAX232 یک ترنسیور کامل RS-232 از سری MAX232 است که برای تبدیل سطوح منطقی TTL/CMOS به سطوح ولتاژ استاندارد RS-232 و بالعکس به کار می‌رود. این تراشه با تغذیه تکی 5V کار می‌کند و از طریق مدار شارژ پمپ داخلی، ولتاژهای مثبت و منفی مورد نیاز استاندارد RS-232 را تولید می‌کند، بنابراین نیازی به منبع تغذیه دو قطبی ندارد. وجود 2 درایور و 2 گیرنده داخلی امکان برقراری ارتباط Full Duplex را فراهم می‌سازد. نرخ انتقال داده تا 120kb/s بوده و با تأخیر انتشار 10µs عملکرد پایداری در ارتباطات سریال ارائه می‌دهد. جریان مصرفی 10mA آن را برای کاربردهای تعبیه‌شده مناسب کرده است. این نسخه بدون قابلیت Shutdown بوده و در پکیج SOIC-Narrow-16 با نصب SMD/SMT عرضه می‌شود که برای مونتاژ صنعتی و بردهای فشرده مناسب است. بازه دمای کاری 0 تا 70 درجه سانتی‌گراد آن را در رده تجاری قرار می‌دهد.

مشخصات

• نوع عملکرد: Transceiver
• تعداد درایور: 2 Driver
• تعداد گیرنده: 2 Receiver
• نرخ انتقال داده: 120 kb/s
• ولتاژ تغذیه کاری: 5 V
• حداقل ولتاژ تغذیه: 4.5 V
• حداکثر ولتاژ تغذیه: 5.5 V
• نوع تغذیه: Single Supply
• جریان مصرفی: 10 mA
• تأخیر انتشار: 10 us
• قابلیت Shutdown: ندارد
• بازه دمای کاری: 0 C تا +70 C
• نوع نصب: SMD/SMT
• پکیج: SOIC-Narrow-16

کاربردهای رایج

این آی‌سی در سیستم‌هایی استفاده می‌شود که نیاز به ارتباط سریال استاندارد RS-232 بین میکروکنترلر و تجهیزات جانبی وجود دارد و به دلیل تغذیه تکی 5V و مدار شارژ پمپ داخلی، طراحی مدار را ساده و کم‌هزینه می‌کند.

• ارتباط میکروکنترلر با کامپیوتر
• مبدل USB به RS-232
• دستگاه‌های صنعتی دارای پورت سریال
• تجهیزات اندازه‌گیری آزمایشگاهی
• سیستم‌های اتوماسیون صنعتی سبک
• مودم‌های قدیمی مبتنی بر RS-232
• بردهای توسعه آموزشی
• تجهیزات مخابراتی کلاسیک
• پروگرامرهای مبتنی بر پورت COM
• دستگاه‌های POS دارای رابط سریال

Specification

Product Category: RS-232 Interface IC
RoHS: Details
Mounting Style: SMD/SMT
Package / Case: SOIC-Narrow-16
Series: MAX232
Function: Transceiver
Data Rate: 120 kb/s
Number of Drivers: 2 Driver
Number of Receivers: 2 Receiver
Supply Voltage - Max: 5.5 V
Supply Voltage - Min: 4.5 V
Operating Supply Current: 10 mA
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C
Packaging: Tube
Height: 1.5 mm
Length: 10 mm
Product: RS-232 Transceivers
Supply Type: Single Supply
Width: 4 mm
Brand: Maxim Integrated
Shutdown: Without Shutdown
Operating Supply Voltage: 5 V
Product Type: RS-232 Interface IC
Propagation Delay Time: 10 us
