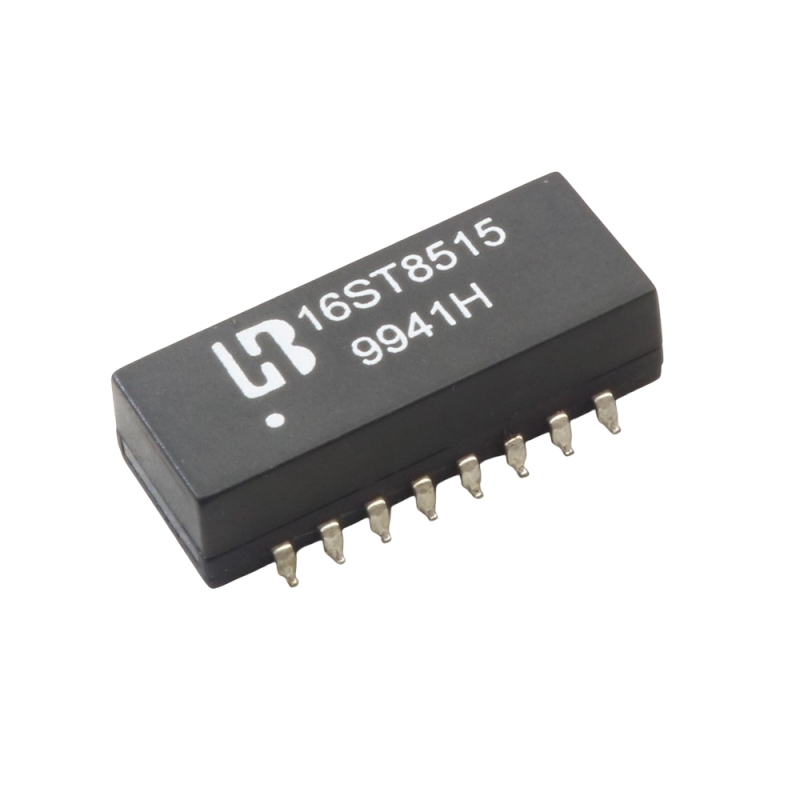

ترانسفورماتور مدل 16PT8515 از برند Bothhand یک ترانسفورماتور ایزولاسیون مغناطیسی مخصوص سیستم‌های شبکه با سرعت 10/100Mbps است که در قالب SMD طراحی شده و مناسب برای کاربردهای اترنت صنعتی، تجهیزات مخابراتی و سوئیچ‌های شبکه می‌باشد. این قطعه به‌صورت مجتمع شامل ترانسفورماتور خط و چوک مشترک است که نویز EMI را کاهش داده و سیگنال را تقویت و ایزوله می‌کند. طراحی داخلی آن بر اساس توپولوژی مرکز-ضربه (Center Tap) بوده و با تطابق امپدانس و محافظت در برابر ولتاژهای گذرا، عملکرد مطمئن در محیط‌های الکترونیکی را تضمین می‌کند. با دارا بودن استاندارد RoHS و قابلیت کار در دمای گسترده، این قطعه یک انتخاب مناسب برای تولیدکنندگان تجهیزات شبکه‌ای محسوب می‌شود.

مشخصات

• ولتاژ کاری: 1500Vrms ایزولاسیون برای 60 ثانیه بین اولیه و ثانویه
• فرکانس کاری: 1MHz (تست شده طبق استاندارد IEEE 802.3)
• جریان مصرفی: ندارد (قطعه غیرفعال است)
• امپدانس: 350Ω ±15% در 100kHz, 100mV
• نسبت دور اولیه به ثانویه: 1CT:1CT
• افت درج (Insertion Loss): کمتر از 1.0dB در بازه 1MHz تا 100MHz
• بازتاب (Return Loss): حداقل 18dB در بازه 1MHz تا 30MHz
• مشترک‌مده Rejection: حداقل 30dB در بازه 1MHz تا 50MHz
• نوع پکیج: SMD
• تعداد پورت: 1 عدد (Single Port)
• دمای کاری: 0°C تا +70°C

کاربردهای رایج

این ترانسفورماتور برای جداسازی و تطبیق سیگنال در خطوط شبکه اترنت 10/100Base-T استفاده می‌شود و عملکرد بسیار پایدار و مقاومی در محیط‌های صنعتی دارد. به‌دلیل طراحی SMD و ابعاد کوچک، برای بردهای فشرده ایده‌آل بوده و با پروتکل‌های استاندارد IEEE سازگاری کامل دارد.

• مبدل‌های اترنت 10/100Base-T
• سوئیچ‌های شبکه صنعتی
• روترها و مودم‌های مخابراتی
• تجهیزات VoIP
• بردهای توسعه سیستم‌های LAN
• دوربین‌های تحت شبکه (IP Cameras)
• ترمینال‌های پرداخت (POS)
• کنترل‌کننده‌های صنعتی (PLC)
• سیستم‌های مانیتورینگ از راه دور
• تجهیزات هوشمند‌سازی خانگی
