تراشه TNY275PN از خانواده TinySwitch-III شرکت Power Integrations، یک کنترلر سوئیچینگ ولتاژ بالا است که برای طراحی منابع تغذیه AC-DC کم‌مصرف توسعه یافته است. این تراشه با یکپارچه‌سازی ماسفت قدرت 700V، اسیلاتور داخلی، مدار راه‌اندازی ولتاژ بالا و سیستم کنترل جریان، نیاز به استفاده از تعداد زیادی از قطعات جانبی را کاهش می‌دهد.ساختار کنترلی ON/OFF در TNY275PN با فعال و غیرفعال کردن سیکل‌های سوئیچینگ، انرژی انتقالی به خروجی را متناسب با شرایط بار تنظیم می‌کند. این روش کنترل، امکان دستیابی به بازده مناسب در بارهای سبک را فراهم کرده و نیاز به شبکه جبران‌سازی پیچیده حلقه کنترل را برطرف می‌سازد.یکی از قابلیت‌های مهم این تراشه، امکان انتخاب محدودیت جریان (Selectable Current Limit) با استفاده از خازن متصل به پایه BP/M است. این ویژگی انعطاف بیشتری در طراحی منابع تغذیه با توان‌های مختلف فراهم می‌کند.همچنین فناوری Frequency Jittering با ایجاد تغییرات کنترل‌شده در فرکانس سوئیچینگ به کاهش تداخل الکترومغناطیسی (EMI) کمک می‌کند. وجود مدار راه‌اندازی نرم، حفاظت حرارتی و سیستم Auto-Restart نیز عملکرد تراشه را در شرایط اضافه‌بار و اتصال کوتاه مدیریت می‌کند.

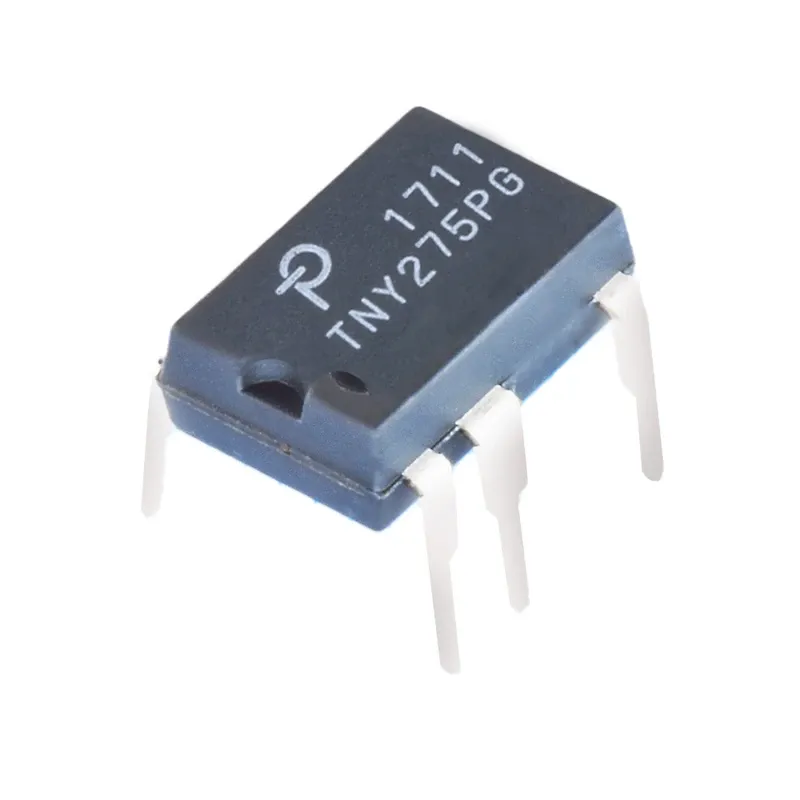

تراشه TNY275PN در پکیج DIP-8C با 7 پایه فعال عرضه می‌شود و برای منابع تغذیه Flyback ایزوله در آداپتورها، بردهای کنترلی و تجهیزات الکترونیکی کاربرد دارد.

مشخصات فنی

• نوع تراشه: کنترلر منبع تغذیه سوئیچینگ AC-DC
• پارت نامبر: TNY275PN
• سازنده: Power Integrations
• خانواده: TinySwitch-III
• نوع مبدل: Offline Switcher
• توپولوژی: Flyback
• روش کنترل: ON/OFF Control
• ماسفت قدرت داخلی: دارد
• ولتاژ شکست ماسفت داخلی: 700V
• محدوده ولتاژ ورودی AC در کاربردهای متداول: 85 تا 265V AC
• فرکانس سوئیچینگ نامی: 132kHz
• حداکثر Duty Cycle: برابر 65%
• توان خروجی در ورودی 230V AC و محفظه بسته: 8.5W
• توان خروجی در ورودی 230V AC و طراحی Open Frame: برابر 15W
• توان خروجی در ورودی Universal و محفظه بسته: 6W
• توان خروجی در ورودی Universal و طراحی Open Frame: برابر 11.5W
• پکیج: DIP-8C
• نوع نصب: Through-Hole (THT)
• تعداد پایه‌های فعال: 7 پایه
• محدوده دمای کاری پیوند: ‎-40 تا ‎+150°C
• مدار راه‌اندازی ولتاژ بالا: داخلی
• قابلیت تنظیم محدودیت جریان: از طریق خازن پایه BP/M
• قابلیت Frequency Jittering: دارد
• قابلیت On-Time Extension: دارد
• حفاظت اتصال کوتاه: دارد
• حفاظت اضافه‌جریان: دارد
• حفاظت حرارتی: دارد
• حفاظت خطای حلقه فیدبک: دارد
• قابلیت پیاده‌سازی حفاظت اضافه‌ولتاژ خروجی: دارد
• قابلیت Auto-Restart: دارد

ویژگی‌ها

• مجهز به ماسفت قدرت 700V داخلی برای کاهش تعداد قطعات جانبی
• کنترل ON/OFF بدون نیاز به شبکه جبران‌سازی پیچیده
• راه‌اندازی اولیه از طریق منبع جریان ولتاژ بالای داخلی
• امکان تنظیم محدودیت جریان با انتخاب خازن خارجی
• فرکانس سوئیچینگ 132kHz برای کاهش ابعاد تجهیزات مغناطیسی
• کاهش نویز EMI با فناوری Frequency Jittering
• قابلیت On-Time Extension برای بهبود عملکرد در افت ولتاژ ورودی
• حفاظت حرارتی با عملکرد هیسترزیسی
• راه‌اندازی مجدد خودکار در شرایط اضافه‌بار و اتصال کوتاه
• مصرف انرژی پایین در بارهای سبک

کاربردها

تراشه TNY275PN برای طراحی و تعمیر منابع تغذیه سوئیچینگ با توان پایین کاربرد دارد. ساختار یکپارچه، مدارهای حفاظتی داخلی و قابلیت کنترل انرژی انتقالی، استفاده از این تراشه را در منابع تغذیه Flyback تجهیزات الکترونیکی امکان‌پذیر می‌کند. توان خروجی قابل دستیابی به ولتاژ ورودی، طراحی ترانسفورماتور، نوع محفظه و شرایط خنک‌کاری وابسته است.

• طراحی منابع تغذیه سوئیچینگ AC-DC
• آداپتورهای تغذیه تجهیزات الکترونیکی
• منابع تغذیه Standby کامپیوتر و تجهیزات صوتی و تصویری
• بردهای تغذیه گیرنده‌های دیجیتال و Set-Top Box
• منابع تغذیه دستگاه‌های DVD و تجهیزات مشابه
• منابع تغذیه کمکی لوازم خانگی
• مدارهای تغذیه تجهیزات اندازه‌گیری
• طراحی مبدل‌های Flyback ایزوله
• تعمیر منابع تغذیه دارای تراشه TNY275PN
