تراشه TNY277PN از سری TinySwitch-III شرکت Power Integrations برای پیاده‌سازی منابع تغذیه سوئیچینگ کوچک و کم‌مصرف طراحی شده است. این تراشه با یکپارچه‌سازی ماسفت قدرت 700V، اسیلاتور، منبع جریان راه‌انداز ولتاژ بالا و مدارهای کنترلی، نیاز به استفاده از تعداد زیادی از قطعات جانبی را کاهش می‌دهد.ساختار کنترلی ON/OFF در این تراشه، تنظیم توان انتقالی به خروجی را از طریق فعال و غیرفعال کردن سیکل‌های سوئیچینگ انجام می‌دهد و برخلاف بسیاری از کنترلرهای PWM متداول، به شبکه جبران‌سازی حلقه کنترل نیاز ندارد.یکی از قابلیت‌های مهم TNY277PN، امکان تنظیم محدودیت جریان ماسفت داخلی (Current Limit) با انتخاب ظرفیت خازن متصل به پایه BP/M است. این ویژگی انعطاف بیشتری در طراحی منابع تغذیه با توان‌های مختلف فراهم می‌کند.همچنین قابلیت Frequency Jittering با ایجاد تغییرات کنترل‌شده در فرکانس سوئیچینگ، به کاهش تداخل الکترومغناطیسی (EMI) کمک می‌کند. مدارهای حفاظت حرارتی، محدودسازی جریان و راه‌اندازی مجدد خودکار نیز برای افزایش قابلیت اطمینان منبع تغذیه در شرایط خطا در نظر گرفته شده‌اند.

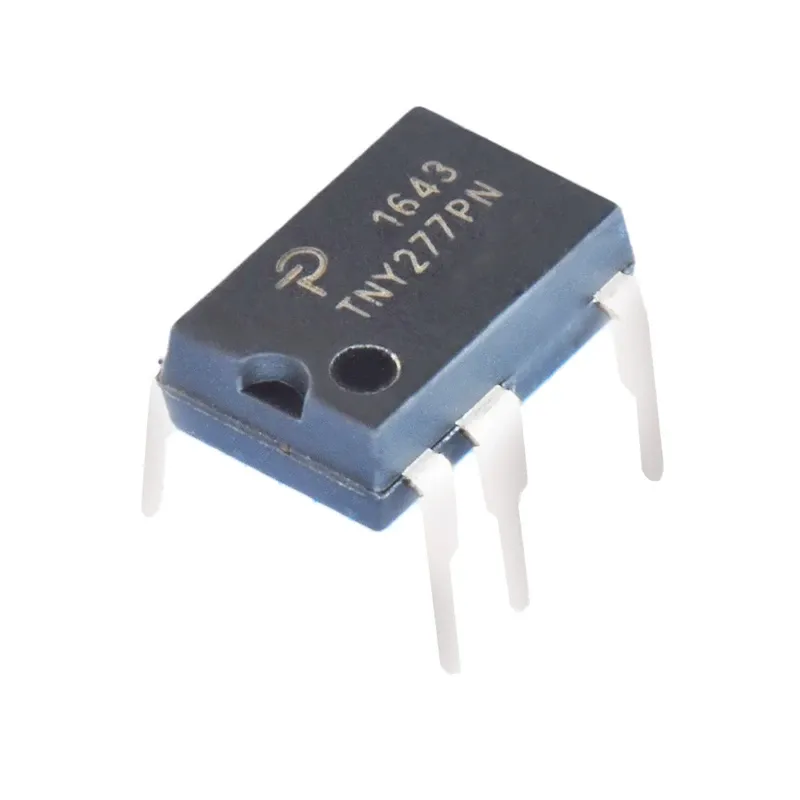

تراشه TNY277PN در پکیج DIP-8C با 7 پایه فعال عرضه می‌شود و برای طراحی یا تعمیر مدارهای تغذیه Flyback در انواع تجهیزات الکترونیکی قابل استفاده است.

مشخصات فنی

• نوع تراشه: کنترلر منبع تغذیه سوئیچینگ AC-DC
• پارت نامبر: TNY277PN
• سازنده: Power Integrations
• خانواده: TinySwitch-III
• توپولوژی: Flyback
• روش کنترل: ON/OFF Control
• ماسفت قدرت داخلی: دارد
• ولتاژ شکست ماسفت داخلی: 700V
• محدوده ورودی AC در کاربردهای متداول: 85 تا 265V AC
• فرکانس سوئیچینگ نامی: 132kHz
• حداکثر Duty Cycle: برابر 65%
• قابلیت تغییر فرکانس برای کاهش EMI: دارد
• قابلیت تنظیم محدودیت جریان: از طریق خازن پایه BP/M
• حداکثر توان خروجی در ورودی 230V AC و طراحی Open Frame: برابر 23.5W
• حداکثر توان خروجی در ورودی 230V AC و محفظه بسته: 13W
• حداکثر توان خروجی در ورودی Universal و طراحی Open Frame: برابر 18W
• حداکثر توان خروجی در ورودی Universal و محفظه بسته: 8W
• پکیج: DIP-8C
• تعداد پایه فعال: 7 پایه
• نوع نصب: Through-Hole (THT)
• محدوده دمای کاری پیوند: از ‎-40 تا ‎+150°C
• حفاظت اضافه‌جریان: دارد
• حفاظت اتصال کوتاه خروجی: دارد
• حفاظت افزایش دما: دارد
• قابلیت Auto-Restart در شرایط خطا: دارد
• قابلیت تشخیص افت ولتاژ ورودی: دارد
• قابلیت پیاده‌سازی حفاظت اضافه‌ولتاژ خروجی: دارد

ویژگی‌ها

• مجهز به ماسفت قدرت 700V داخلی برای کاهش تعداد قطعات جانبی
• کنترل ON/OFF بدون نیاز به شبکه جبران‌سازی حلقه کنترل
• امکان تنظیم محدودیت جریان با انتخاب خازن خارجی
• برخورداری از مدار راه‌اندازی ولتاژ بالا
• کاهش نویز EMI با فناوری Frequency Jittering
• قابلیت افزایش زمان روشن‌بودن سوئیچ (On-Time Extension) در شرایط افت ولتاژ ورودی
• برخورداری از حفاظت حرارتی با عملکرد هیسترزیسی
• کاهش توان مصرفی در بارهای سبک
• قابلیت راه‌اندازی مجدد خودکار در شرایط اضافه‌بار و اتصال کوتاه

کاربردها

تراشه TNY277PN در طراحی و تعمیر منابع تغذیه سوئیچینگ با توان پایین تا متوسط مورد استفاده قرار می‌گیرد. وجود ماسفت قدرت داخلی و مدارهای کنترلی و حفاظتی، استفاده از آن را در منابع تغذیه مبتنی بر توپولوژی Flyback مناسب می‌سازد. توان خروجی قابل دستیابی به ولتاژ ورودی، نوع محفظه، طراحی ترانسفورماتور و شرایط خنک‌کاری بستگی دارد.

• منابع تغذیه سوئیچینگ AC-DC
• آداپتورهای برق تجهیزات الکترونیکی
• منابع تغذیه کمکی لوازم خانگی
• مدارهای تغذیه گیرنده‌های دیجیتال
• منابع تغذیه تجهیزات صوتی و تصویری
• طراحی مبدل‌های Flyback ایزوله
• منابع تغذیه بردهای کنترلی
• تعمیر بردهای تغذیه دارای تراشه TNY277PN
