تراشه TNY268PN از خانواده TinySwitch-II یک راهکار یکپارچه برای طراحی منابع تغذیه سوئیچینگ با ابعاد کوچک، بهرهوری بالا و حداقل قطعات خارجی است. این تراشه شامل ترانزیستور قدرت داخلی، مدار کنترل PWM، راهاندازی خودکار و مدارهای محافظتی پیشرفته بوده و برای پیادهسازی منابع تغذیه فلایبک در توانهای پایین تا متوسط طراحی شده است. TNY268PN از روش کنترل حالت جریان بهره میبرد و با ویژگیهای حفاظتی داخلی از جمله محافظت در برابر ولتاژ بالا، دمای بالا، اضافهجریان، مدار باز اپتوکوپلر و راهاندازی مجدد خودکار (auto-restart) عملکرد ایمن و پایداری را فراهم میکند. تکنولوژی EcoSmart بهکار رفته در این تراشه موجب کاهش مصرف توان در حالت بیباری شده و استانداردهای جهانی بهرهوری انرژی را رعایت میکند. طراحی فشرده، راهاندازی آسان و قابلیت عملکرد مستقیم از برق شهر، آن را به گزینهای ایدهآل برای آداپتورها، شارژرها و منابع تغذیه لوازم خانگی تبدیل کرده است.
مشخصات
- ولتاژ کاری ورودی: 85V تا 265V AC
- توان خروجی قابل پشتیبانی:
- بدون هیتسینک، ورودی 230V AC: تا 18W
- با هیتسینک، ورودی 230V AC: تا 23W
- ورودی 85-265V AC: تا 15W
- جریان Drain پیک: 700mA
- محدوده فرکانس سوییچینگ: 132kHz ±6kHz
- ولتاژ شکست Drain: بیش از 700V
- مصرف توان در حالت بیباری: کمتر از 300mW
- دمای کاری: -40°C تا 150°C
- زمان روشن ثابت (Cycle-by-cycle current limit)
- حفاظتهای داخلی:
- محدودسازی جریان پیک
- تشخیص ولتاژ بالا و پایین
- حفاظت حرارتی
- راهاندازی مجدد خودکار

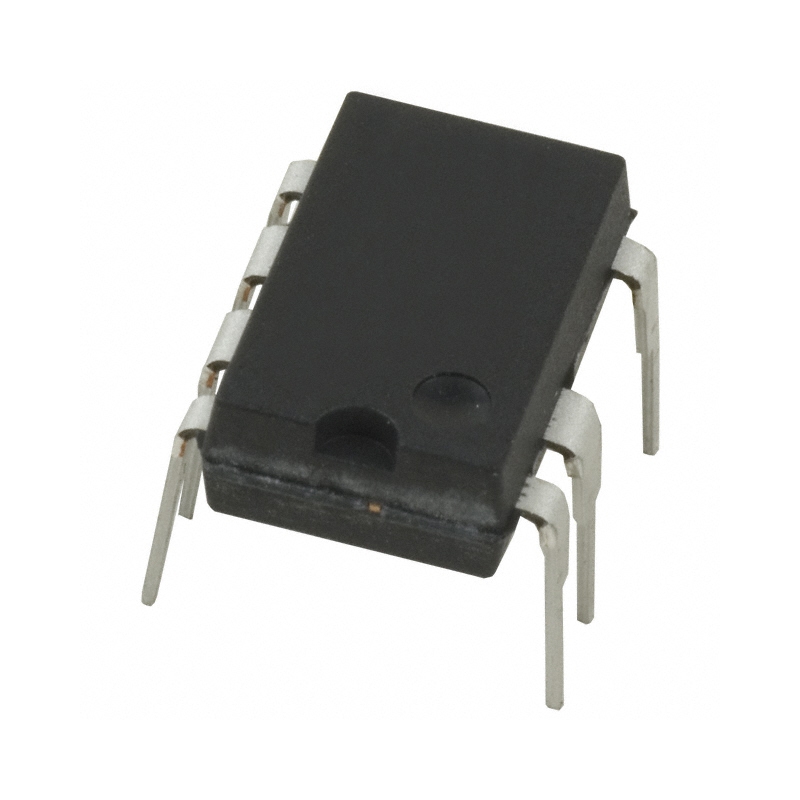

- پکیج: DIP-7
کاربردهای رایج
TNY268PN بهدلیل توان خروجی مناسب، مصرف کم در حالت آمادهبهکار، و طراحی ساده، انتخابی رایج برای منابع تغذیه سوئیچینگ فلایبک در تجهیزات مختلف الکترونیکی و الکتریکی است. این تراشه مناسب طراحی مدارهایی است که نیاز به عملکرد مطمئن با حداقل اجزا دارند.
- آداپتورهای AC/DC
- شارژرهای باتری
- منابع تغذیه لوازم خانگی
- منابع تغذیه تلویزیون و گیرنده دیجیتال
- درایورهای LED
- منابع تغذیه مانیتورها
- روترها و مودمها
- تجهیزات صنعتی با توان پایین
- منابع تغذیه استندبای
- مدارهای تغذیه دستگاههای قابل حمل
Specification
Manufacturer: Power Integrations
Product Category: AC/DC Converters
RoHS: Details
Mounting Style: Through Hole
Package / Case: DIP-8
Output Voltage: 5.8 V
Output Power: 15 W
Input / Supply Voltage - Min: 85 VAC
Input / Supply Voltage - Max: 265 VAC
Switching Frequency: 132 kHz
Duty Cycle - Max: 68 %
Operating Supply Current: 380 uA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 150 C
Output Current: 588 mA
Series: TNY268
Packaging: Tube
Number of Outputs: 1 Output
Type: Off Line Converter
Brand: Power Integrations
Product Type: AC/DC Converters
-
