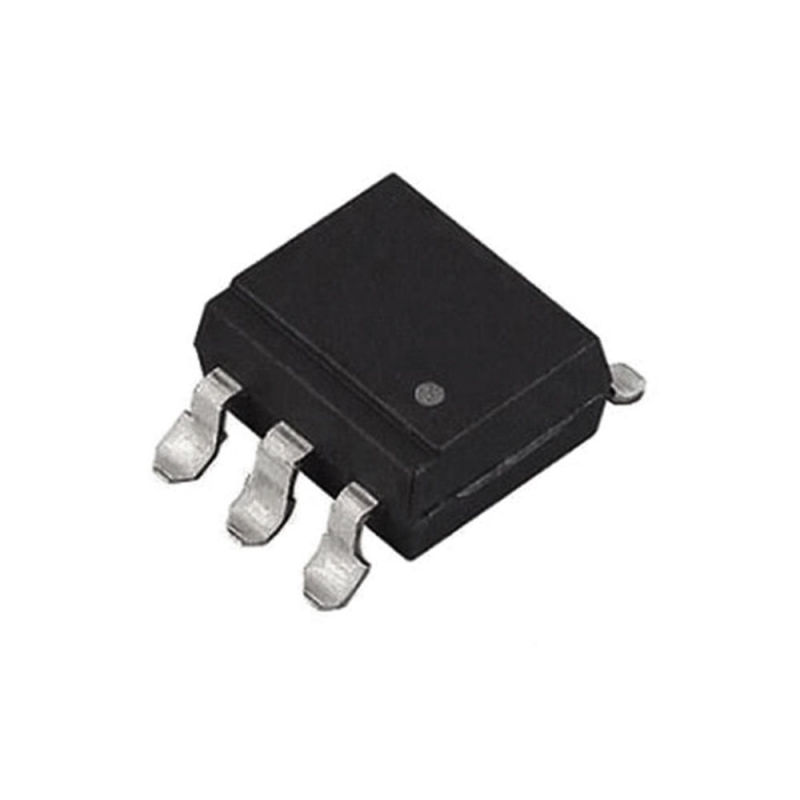

اپتوکوپلر MOC3063 برای انتقال فرمان بین بخش کنترل ولتاژ پایین و مدارهای AC با جداسازی الکتریکی طراحی شده است. ورودی آن شامل LED مادون قرمز و خروجی آن از نوع فتوتریاک است؛ بنابراین فرمان ورودی بدون اتصال الکتریکی مستقیم به سمت خروجی منتقل می‌شود.یکی از ویژگی‌های مهم MOC3063 وجود مدار تشخیص عبور از صفر (Zero-Crossing) است. این قابلیت باعث می‌شود تحریک خروجی در حوالی نقطه عبور ولتاژ AC از صفر انجام شود و برای کاربردهایی مانند قطع و وصل بارهای AC، کنترل دما و رله‌های حالت جامد گزینه مناسبی باشد.خروجی این اپتوکوپلر دارای ولتاژ حالت خاموش تا 600 V است و برای تحریک تریاک قدرت خارجی در مدارهای AC به کار می‌رود. باید توجه داشت که MOC3063 برای تأمین مستقیم جریان بارهای توان بالا طراحی نشده و در چنین مدارهایی نقش درایور ایزوله تریاک را بر عهده دارد.

مشخصات فنی

• نوع: اپتوکوپلر با خروجی فتوتریاک
• مدل: MOC3063
• تعداد کانال: 1
• نوع خروجی: PhotoTriac
• تشخیص عبور از صفر: دارد
• ولتاژ حالت خاموش خروجی (VDRM): 600V
• حداکثر جریان تحریک ورودی (IFT): 5mA
• جریان مستقیم ورودی (IF): حداکثر 50mA
• ولتاژ مستقیم ورودی (VF): حدود 1.2V
• ولتاژ ایزولاسیون: 5000Vrms
• توان تلفاتی: 250mW
• نوع نصب: SMD
• تعداد پایه: 6

ویژگی‌ها

• جداسازی الکتریکی مدار کنترل از بخش AC
• خروجی فتوتریاک مناسب برای تحریک تریاک قدرت
• مجهز به مدار تشخیص عبور از صفر
• مناسب برای سوئیچینگ بارهای AC
• امکان کنترل بار AC با سیگنال فرمان کم‌ولتاژ
• کاهش اتصال الکتریکی مستقیم میان مدار منطقی و بخش قدرت
• قابل استفاده در طراحی رله‌های حالت جامد

کاربردها

اپتوکوپلر MOC3063 در مدارهایی استفاده می‌شود که لازم است یک بار AC از طریق مدار کنترل کم‌ولتاژ و با جداسازی الکتریکی کنترل شود. وجود تشخیص عبور از صفر آن را به‌خصوص برای کاربردهای قطع و وصل AC و تحریک تریاک در سامانه‌های کنترلی مناسب می‌کند.

• درایور ایزوله تریاک
• رله حالت جامد (SSR)
• کنترل روشنایی AC
• کنترل هیتر و المنت
• کنترل دما
• راه‌اندازی و کنترل بارهای AC
• مدارهای کنترل موتور AC
• رابط ایزوله میکروکنترلر با مدار قدرت AC
