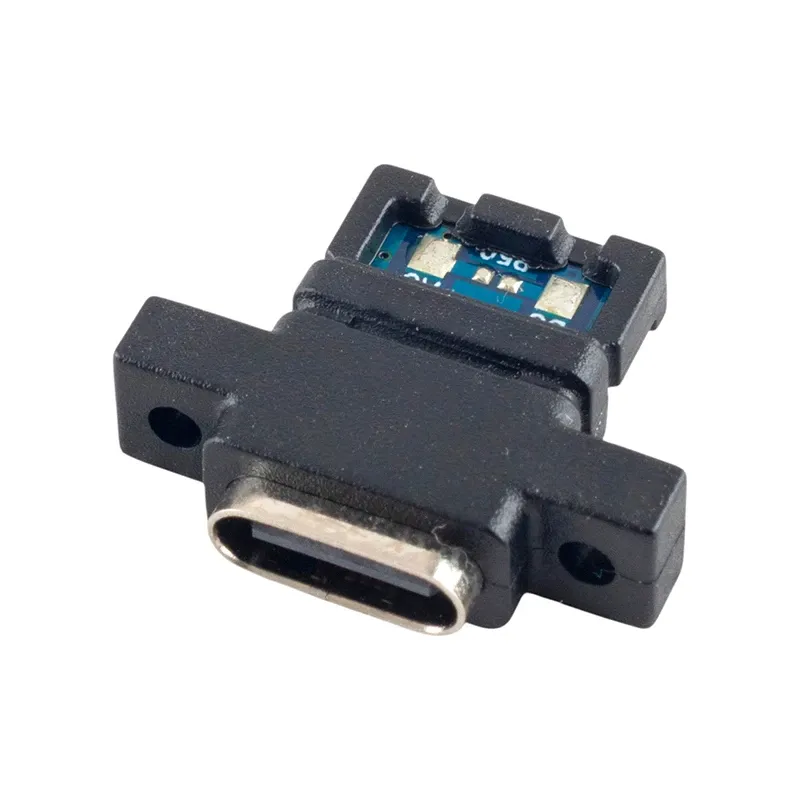

کانکتور USB Type-C مادگی روپنلی 90 درجه، برای ایجاد یک درگاه USB خارجی روی بدنه یا پنل تجهیزات طراحی شده است. طراحی زاویه‌ای 90 درجه این مدل باعث می‌شود محل قرارگیری کابل نسبت به سطح نصب تغییر کرده و در پروژه‌هایی که فضای پشت پنل محدود است، نصب آسان‌تری داشته باشد.این کانکتور امکان انتقال هم‌زمان داده و توان را فراهم می‌کند و از استاندارد USB 2.0 برای ارتباط اطلاعاتی پشتیبانی می‌کند. ساختار آن شامل پایه‌های تغذیه، خطوط داده و پایه‌های تشخیص اتصال Type-C است که امکان استفاده در کاربردهای شارژ و ارتباطی را فراهم می‌کند.وجود سوراخ‌های نصب پیچی باعث افزایش استحکام مکانیکی در محل نصب شده و امکان استفاده در قاب‌ها، پنل‌های کنترلی و تجهیزات سفارشی را فراهم می‌سازد. این مدل برای کاربرانی که نیاز به افزودن یک پورت USB Type-C قابل دسترس به یک سیستم دارند، گزینه‌ای کاربردی است.

مشخصات فنی

• نوع: کانکتور USB Type-C مادگی
• کاربرد: نصب پنلی
• زاویه خروجی کانکتور: 90 درجه
• رابط USB: Type-C
• استاندارد انتقال داده: USB 2.0
• حداکثر سرعت انتقال داده: 480Mbps
• تعداد پین فعال: 6 پین
• پایه تغذیه: VBUS
• پایه زمین: GND
• پایه‌های داده: D+ ،D-
• پایه‌های تشخیص اتصال: CC
• پشتیبانی از شارژ PD: دارد
• حداکثر توان قابل پشتیبانی: 65W (در صورت سازگاری منبع و تجهیزات)
• ولتاژ عبوری: 5V تا 20V
• نوع نصب: روپنلی با پیچ
• جهت نصب: 90 درجه
• نوع اتصال: سوکت مادگی USB Type-C
• مقاومت داخلی: دارای مقاومت‌های Pull-up با مقدار 5.1 kΩ روی خطوط CC

ویژگی‌ها

• طراحی زاویه‌دار 90 درجه برای نصب در فضاهای محدود
• دارای سوراخ‌های پیچ برای تثبیت روی پنل
• قابلیت انتقال داده و توان به صورت هم‌زمان
• پشتیبانی از USB 2.0
• مناسب برای ساخت تجهیزات سفارشی
• امکان استفاده به عنوان ورودی USB خارجی

کاربردها

کانکتور USB Type-C مادگی روپنلی 90 درجه در تجهیزاتی استفاده می‌شود که نیاز به یک رابط USB قابل دسترس روی بدنه یا پنل دارند. طراحی 90 درجه این مدل برای کاربردهایی که مسیر کابل یا فضای نصب اهمیت دارد، مناسب بوده و امکان اتصال کابل‌های Type-C برای شارژ و انتقال داده را فراهم می‌کند.

• قاب تجهیزات الکترونیکی
• پنل‌های کنترلی
• پروژه‌های DIY
• تجهیزات Embedded
• دستگاه‌های دارای ورودی شارژ خارجی
• تجهیزات آزمایشگاهی و سفارشی
