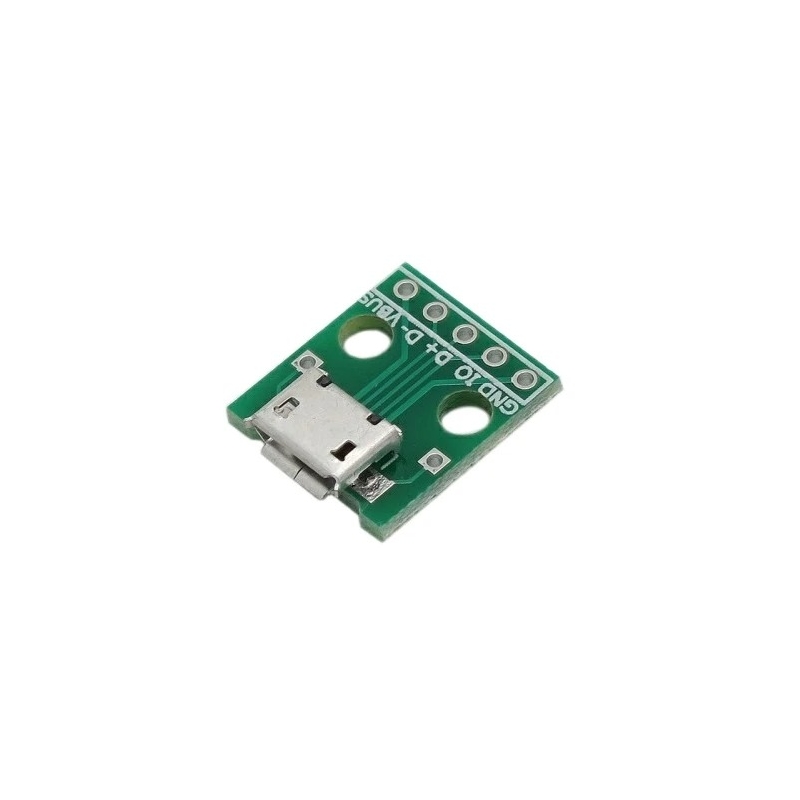

برد تبدیل برک اوت Micro USB دارای سوکت مادگی

برد تبدیل برک اوت Micro USB به DIP بردی است که به شما امکان می‌دهد به راحتی به تمام پایه‌های کانکتورUSB دسترسی پیدا کنید و به صورت DIP لحیم و در پروژه‌های خود استفاده کنید. این برد ها عموما در نمونه های اولیه یا نمونه های آزمایشی کاربرد دارند .در تبدیل های برک اوت معمولاً یک کانکتور USB در یک طرف و مجموعه‌ای از پین‌های DIP در طرف دیگر دارند که به شما این امکان را می‌دهد تا به راحتی دستگاه‌های USB (مانند درایوهای فلش، دوربین‌ها و غیره) را با مدارها یا بردهای توسعه‌ای که از تنظیمات پایه DIP استفاده می‌کنند، متصل کنید.

اگر بر روی پروژه‌ای کار می‌کنید که نیاز به رابط دستگاه‌های USB با برد مدار است این برد می‌تواند برای اهداف آزمایش یا نمونه‌ سازی شما بسیار مفید باشد.

مشخصات

نوع رابط : Micro USB به DIP
حداکثر ولتاژ قابل عبور : 5 ولت DC
حداکثر جریان قابل عبور : 1.5 آمپر
فاصله بین پین ها: 2.54 میلیمتر
دمای کاری: 55- تا 85+ درجه سانتی گراد

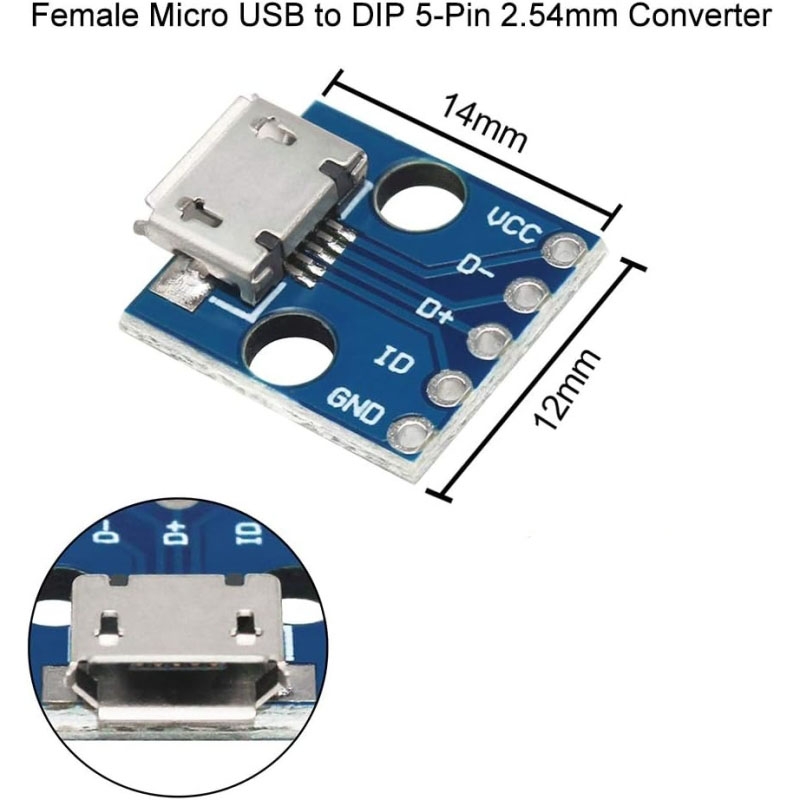

ابعاد : 12*14 میلی متر
فاصله جاپیچ : 8.5 میلی متر استاندارد M3

ویژگی های محصول

سبک و کم حجم
کوچک و جمع و جور
کیفیت ساخت عالی
قابل استفاده در اکثر پروژه ها

پین ها

پین VBUS ولت : ولتاژ مثبت تغذیه ماژول
پین D . +D- : انتقال دیتا
پین GND : ولتاژ منفی تغذیه ماژول
پین ID: پین شناسایی

نکته :

پین ID به عنوان یک پین شناسایی استفاده می‌شود و تعیین می‌کند که دستگاه در حالت Host (میزبان) یا Peripheral (دستگاه جانبی) کار کند
اگر پین ID به زمین (GND) متصل شود، دستگاه به عنوان Host عمل می‌کند.
اگر پین ID باز (float) باشد، دستگاه به عنوان Peripheral عمل خواهد کرد.

اگر شما در حال طراحی یک مدار با Micro USB هستید و قصد استفاده از USB OTG را ندارید، معمولاً پین ID به صورت بدون اتصال (NC) یا به GND متصل می‌شود
دقت کنید این حالت بسته به نیاز مدار می باشد.
