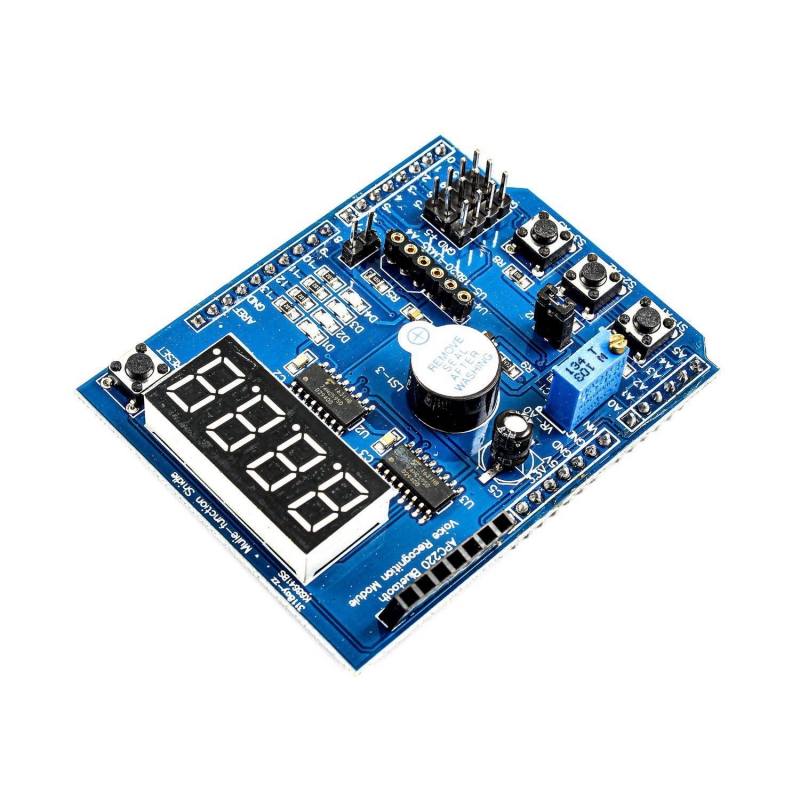

شیلد چند کاره XD-203 ویژه برد آردوینو

معرفی

شیلد چند کاره XD-203 یکی دیگر از شیلد های پر کاربرد آردوینو می باشد. این شیلد توسعه توانایی راه اندازی انواع سروو موتورها ( MG945,MG995,SG90)، ماژول بلوتوث (کنترل از راه دور)، گیرنده ی مادون قرمز، سنسور دما آنالوگ و دیجیتال و ... دارد. همچنین شیلد چند کاره XD-203 را می توان به عنوان ولت متر نیز استفاده کرد.

مشخصات

دارای 4 عدد LED برای عیب یابی است.
رابط سنسور دمای DS18B20
رابط سنسور دمای LM35
پتانسیومتر متغیر با دقت 3296 به همراه پورت ورودی آنالوگ
نمایشگر ۷سگمنت چهار رقمی که توسط درایور سریال ۷۴HC595 راه اندازی می شوند.
سه میکرو کلید جداگانه، یک کلید برای ریست.
دارای بازر است
بلوتوث، رابط های بی سیم، ماژول صدا، ماژول تشخیص صدا می تواند برای آزمایش ارتباط بی سیم به کار رود.

ویژگی

قابلیت کنترل انواع
ماژول بلوتوث، کنترل و مانیتورینگ برد آردینو توسط موبایل
سروموتورهای همچون MG945,MG995,SG90 و ...
گیرنده ی مادون قرمز و اجرای دستوراتی که از طریق ریموت کنترل های مادون قرمز دریافت می شوند.
قابلیت اتصال سنسور دمای آنالوگ و دیجیتال جهت مانیتور دما و کنترل برد با توجه به دما
تبدیل شیلد به عنوان ولت متر و کاربردهای فراوان دیگر

Description

Arduino is a simple and open source code based Simple i/o platform, and it has a development environment using java and C language. Allows you to quickly use Arduino language and Flash or Processing... and other software to make interactive works. Arduino can use developed electronic components such as Switch or Sensors or other controllers, LEDs, stepper motors or other output devices. Arduino can also operate independently as a platform that can communicate with the software, for example: flash processing Max/MSP VVVV or other interactive software..., Arduino development IDE interface is based on the principle of open source code, allowing you to download and use it for free to develop more orders Surprising interactive work.

Features

4 LED lights (LED indicators to know the importance of doing in the actual project, with this indicator can be used directly working status LED indicates the program is to facilitate debugging.
DS18B20 temperature sensor interface, you can do temperature measurement experiments.
LM35 temperature sensor interface, you can do temperature measurement experiments
3296 precision adjustable potentiometer , providing analog port input (can be used to control LED brightness, turn servo angle, digital voltage, etc.
integrated infrared receiver , may be suitable for any experimental infrared remote control
our digits (IO learning using the SPI 74HC595 drive Province) , experiments can be done digital display (can display the temperature, voltage, counter value, etc.).
three separate buttons, a reset key , the key can be done experiments (HMI)
buzzer sound can be used for experiments . (Alarm, pronunciation, etc.)
Bluetooth, wireless interfaces, voice module, a voice recognition module, can be used for wireless communication experiment
servo interface to facilitate steering drive
infrared detection interfaces , convenient and infrared docking, human traffic statistics.

 نحوه استفاده

Expansion board is directly connected to a Bluetooth wireless serial module, the phone can control the lighting, motion control smart car

Expansion board is directly connected with the APC220 wireless serial module, long-distance data transmission!

Expansion boards directly with infrared photoelectric sensor docking, can achieve human traffic statistics, intelligent car obstacle avoidance function

Expansion boards directly SYN6288 Free voice recorder docking module, voice broadcast feature

Expansion board directly, MG945 MG995 and other servos connected to SG90, realize complex robot movements

Expansion boards directly implement the common infrared remote control decoding, realize car control, lighting control, relay control

Left common temperature sensor interface! Convenient temperature measurement

Digital display LM35 temperature sensor

Digital display voltage
