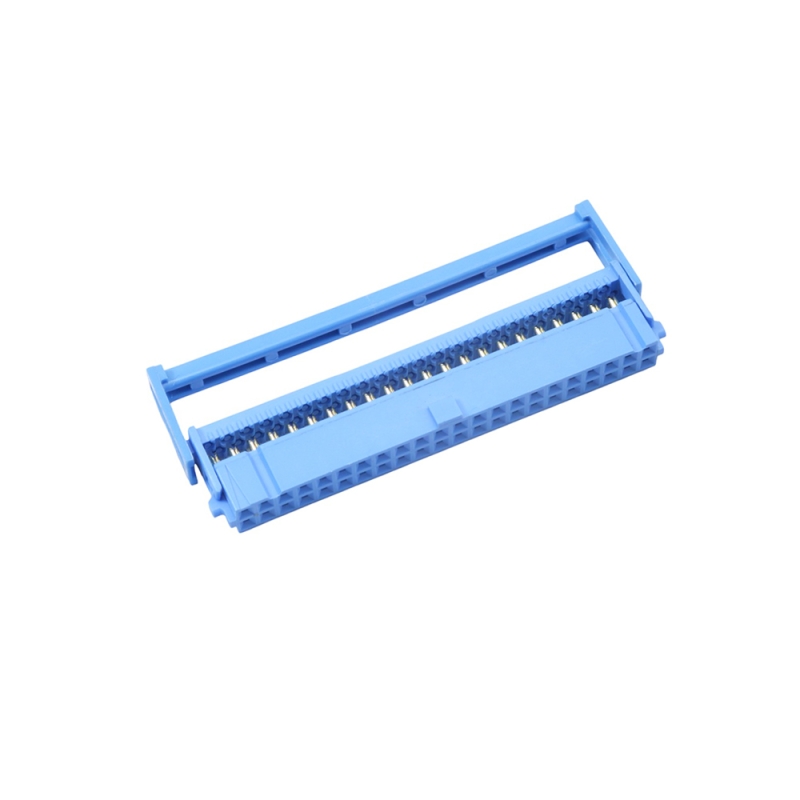

کانکتور IDC مدل 2x22 با مجموع 44 پین، از نوع نری (Male) با نصب مستقیم روی برد یا درگاه ورودی دستگاه‌ها می‌باشد و یکی از رایج‌ترین رابط‌های اتصال برای کابل‌های نواری (فلت کابل‌ها) در تجهیزات صنعتی، دیجیتال و میکروکنترلری است. طراحی این کانکتور به‌صورت دو ردیفه و موازی بوده و از طریق قفل مکانیکی کناری، اتصال مطمئن بین کابل IDC مادگی و کانکتور نری را تضمین می‌کند. متریال بدنه از پلاستیک مقاوم در برابر حرارت و فشردگی بوده و پین‌ها از جنس فلز آبکاری‌شده برای کاهش مقاومت اتصال و افزایش دوام طراحی شده‌اند. این مدل معمولاً در کاربردهایی استفاده می‌شود که نیاز به اتصال سریع، قابل اطمینان و قابل جدا شدن بین کابل و برد وجود دارد.

مشخصات

• تعداد پین: 44 عدد
• چیدمان پین: دو ردیفه (2x22)
• فاصله بین پین‌ها (Pitch): 2.54 میلی‌متر
• نوع اتصال: IDC نری (Male Plug)
• نوع نصب: DIP (نصب مستقیم روی برد)
• جنس پین‌ها: آلیاژ مس با آبکاری نیکل یا قلع
• جنس بدنه: پلاستیک مقاوم در برابر حرارت (معمولاً PBT)
• سیستم قفل مکانیکی: دارد (در دو طرف کانکتور)
• سازگار با کابل: Flat Cable IDC 2x22 (28AWG)
• رنگ بدنه: آبی

کاربردهای رایج

این کانکتورها جهت انتقال سیگنال‌های دیجیتال یا تغذیه در سیستم‌های داخلی به‌کار می‌روند و امکان مونتاژ سریع بدون نیاز به لحیم‌کاری را فراهم می‌کنند. از جمله کاربردهای رایج آن:

• اتصال فلت کابل به بردهای الکترونیکی
• طراحی سیستم‌های کنترلی صنعتی
• بردهای توسعه میکروکنترلرها
• سیستم‌های مانیتورینگ صنعتی
• ماژول‌های قابل جدا شدن با رابط IDC
• رابط‌های کاربری دستگاه‌های پزشکی
• اتصال داخلی در تجهیزات مخابراتی
• ارتباط بین دو برد در رک‌های صنعتی
• سیستم‌های تعبیه‌شده (Embedded Systems)
• جایگزین مطمئن برای اتصال‌های لحیمی دائمی
