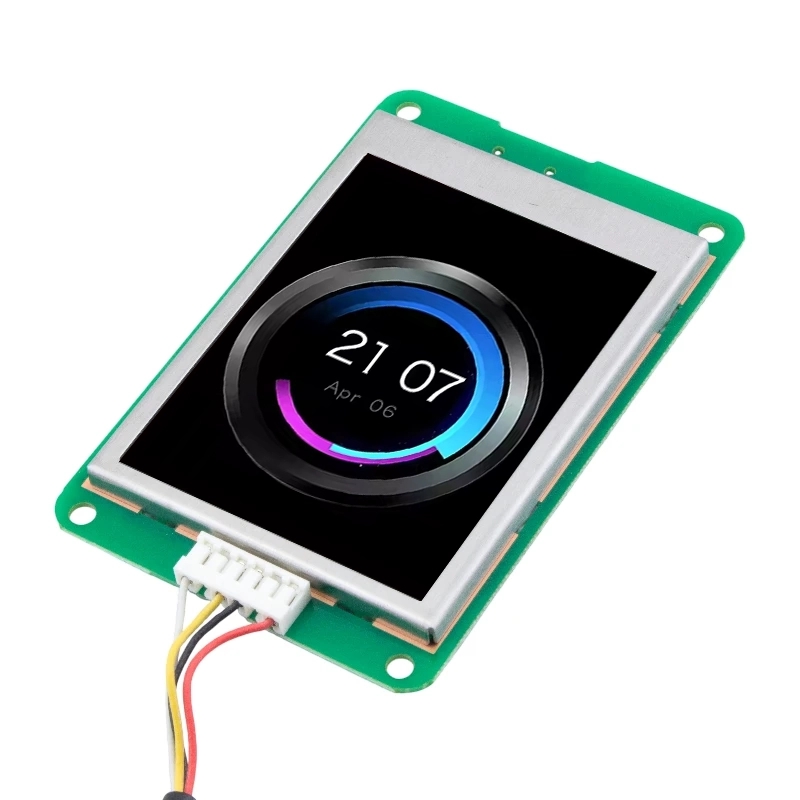

نمایشگر HMI مدل DMT32240C028_06WN یک ماژول نمایشگر هوشمند از سری DGUS II است که امکان ایجاد رابط کاربری گرافیکی بدون نیاز به پردازش سنگین توسط میکروکنترلر اصلی را فراهم می‌کند. این نمایشگر دارای پردازنده داخلی برای مدیریت تصاویر، متن، کنترل‌ها و ارتباط سریال بوده و از طریق UART با سیستم کنترل ارتباط برقرار می‌کند.صفحه‌نمایش 2.8 اینچی این ماژول دارای رزولوشن 320x240 پیکسل بوده و از نمایش رنگی 16 بیتی 65K رنگ پشتیبانی می‌کند. وجود حافظه داخلی برای ذخیره تصاویر و فایل‌های رابط کاربری، توسعه رابط‌های گرافیکی را ساده‌تر می‌کند.

این نمایشگر برای پروژه‌هایی که نیاز به نمایش اطلاعات، کنترل تنظیمات، نمایش وضعیت سیستم و تعامل کاربر دارند، مناسب است. پشتیبانی از کارت SD، ورودی و خروجی‌های ارتباطی و قابلیت تعریف عناصر گرافیکی در محیط DGUS از ویژگی‌های این سری نمایشگر محسوب می‌شود.

مشخصات فنی

• نوع: نمایشگر HMI هوشمند سریال
• سری: DGUS II
• مدل: DMT32240C028_06WN
• اندازه نمایشگر: 2.8inch
• رزولوشن: 320x240 Pixel
• تعداد رنگ: 65K Color (16bit RGB565)
• ابعاد ناحیه فعال نمایش (AA): 57.60mm × 43.20mm
• ابعاد ناحیه دید (VA): 58.9mm × 44.8mm
• نوع نور پس‌زمینه: LED
• روشنایی: 300nit
• ولتاژ کاری: 4.5 تا 5.5V
• ولتاژ پیشنهادی تغذیه: 5V
• جریان کاری با نور پس‌زمینه روشن: حدود 220mA
• جریان کاری با نور پس‌زمینه خاموش: حدود 80mA
• زاویه چرخش نمایش: 0° / 90° / 180° / 270°
• رابط ارتباطی: UART TTL/CMOS 3.3V
• حالت ارتباطی: UART2: N81، UART4: N81/E81/O81/N82
• نرخ انتقال داده: 7841 تا 7833600bps
• سطح خروجی UART: Typ 3.3V
• سطح ورودی UART: Typ 3.3V
• نوع کانکتور: FCC 10Pin با گام 1.0mm
• رابط کارت حافظه: SDHC با فرمت FAT32
• رابط بلندگو: 2Pin با گام 2.0mm
• حافظه Flash: 128MByte
• حافظه تصویر و فونت: 64MByte
• حافظه RAM: 320KByte
• پردازنده: دو هسته‌ای با فرکانس 250MHz

ویژگی‌ها

• دارای رابط کاربری گرافیکی داخلی بدون نیاز به کدنویسی سنگین نمایشگر
• ارتباط آسان با میکروکنترلر از طریق UART
• پشتیبانی از نمایش تصاویر، متن و عناصر گرافیکی
• دارای حافظه داخلی برای ذخیره فایل‌های رابط کاربری
• پشتیبانی از چرخش نمایش در چهار جهت
• قابلیت استفاده از کارت حافظه SD برای توسعه محتوا
• مناسب برای طراحی پنل‌های کنترل و نمایش اطلاعات

کاربردها

نمایشگر HMI مدل DMT32240C028_06WN در تجهیزات الکترونیکی دارای رابط کاربر، سیستم‌های کنترل، دستگاه‌های اندازه‌گیری و تجهیزات اتوماسیون مورد استفاده قرار می‌گیرد. این ماژول برای نمایش وضعیت، تنظیم پارامترها، نمایش داده‌های سنسورها و ایجاد پنل‌های کنترلی گرافیکی با ارتباط سریال مناسب است.

• پنل کنترل تجهیزات الکترونیکی
• دستگاه‌های اندازه‌گیری و تست
• تجهیزات اتوماسیون
• سیستم‌های مانیتورینگ
• رابط کاربری ماشین‌آلات
• پروژه‌های مبتنی بر میکروکنترلر
• تجهیزات هوشمند دارای نمایشگر
