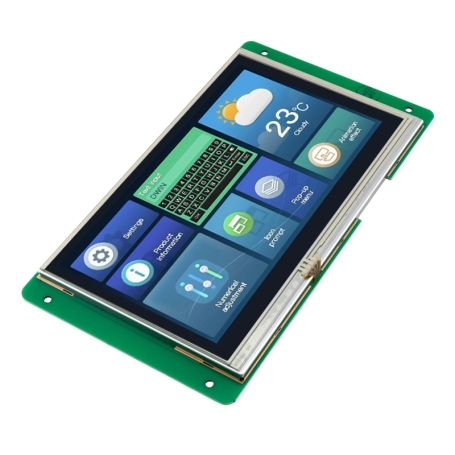

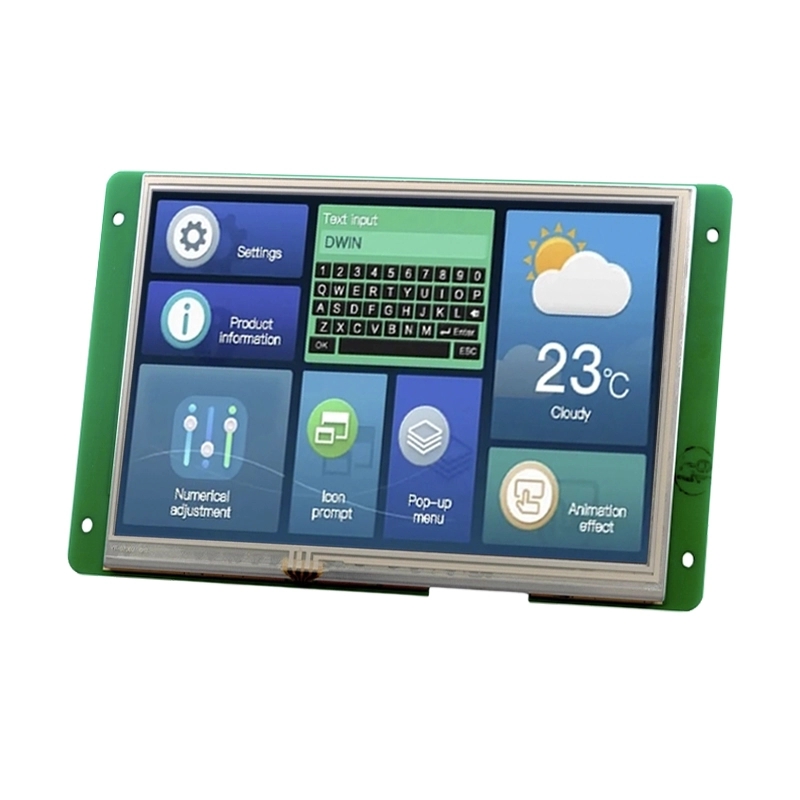

نمایشگر HMI مدل DMG80480T070-05WTR یک ماژول رابط انسان و ماشین (Human Machine Interface) از سری DGUS است که برای طراحی رابط‌های گرافیکی بدون نیاز به برنامه‌نویسی پیچیده رابط نمایشگر توسعه یافته است. این ماژول دارای پردازنده داخلی مبتنی بر ASIC مدل T5L0 بوده و بخش نمایش، پردازش گرافیک و مدیریت رابط کاربری را انجام می‌دهد.این نمایشگر امکان طراحی صفحات گرافیکی با ابزار DGUS را فراهم کرده و می‌تواند از طریق ارتباط سریال UART با میکروکنترلر، PLC یا سیستم‌های کنترلی ارتباط برقرار کند. وجود حافظه داخلی برای ذخیره فونت، تصویر و فایل‌های رابط کاربری، توسعه پروژه‌های دارای پنل کنترل را ساده‌تر می‌کند.

مدل DMG80480T070-05WTR دارای صفحه لمسی مقاومتی (Resistive Touch) بوده و برای کاربردهایی که نیاز به کنترل مستقیم کاربر، نمایش اطلاعات و تنظیم پارامترها دارند مناسب است.

مشخصات فنی

• نوع: نمایشگر HMI
• سری: DGUS
• مدل: DMG80480T070-05WTR
• پردازنده داخلی: T5L0 ASIC
• اندازه نمایشگر: 7 اینچ
• نوع LCD: TFT TN
• تعداد رنگ: 262K Colors
• رزولوشن: 800×480 پیکسل
• نسبت تصویر: 16:9
• روشنایی: 250nit
• نوع تاچ: مقاومتی (RTP)
• ساختار تاچ: ITO Film + ITO Glass
• شفافیت تاچ: 78%±3%
• زاویه دید: 70°/70°/50°/70° (L/R/U/D)
• مساحت فعال نمایش: 154.08×85.92mm
• نوع نور پس‌زمینه: LED
• عمر نور پس‌زمینه: >30000 ساعت
• حافظه Flash داخلی: 16MB NOR Flash
• رابط ارتباطی: UART TTL/CMOS یا RS232
• نرخ ارتباط سریال: 3150 تا 3225600bps
• نرخ رایج ارتباط: 115200bps
• فرمت داده UART2: N81
• فرمت داده UART4: N81/E81/O81/N82
• رابط اتصال: سوکت 8Pin با گام 2.0mm
• ولتاژ کاری: 9 تا 36 ولت DC
• ولتاژ پیشنهادی: 12 ولت DC
• توان مصرفی: <5W
• جریان مصرفی: 220mA در 12V با نور پس‌زمینه فعال
• جریان مصرفی: 80mA در 12V با نور پس‌زمینه خاموش
• دمای کاری: -20 تا +70°C
• دمای نگهداری: -30 تا +80°C
• رطوبت کاری: 10% تا 90%RH
• موقعیت نصب: افقی یا عمودی با پشتیبانی چرخش 0°/90°/180°/270°

ویژگی‌ها

• دارای کنترلر داخلی برای مدیریت رابط گرافیکی
• امکان طراحی رابط کاربری با نرم‌افزار DGUS
• بدون نیاز به پردازش سنگین نمایشگر توسط MCU اصلی
• دارای حافظه داخلی برای ذخیره فایل‌های گرافیکی
• پشتیبانی از ارتباط TTL و RS232
• دارای صفحه لمسی مقاومتی برای کنترل مستقیم
• مناسب ساخت پنل‌های نمایش و کنترل
• قابلیت اتصال کارت حافظه SD برای بارگذاری پروژه

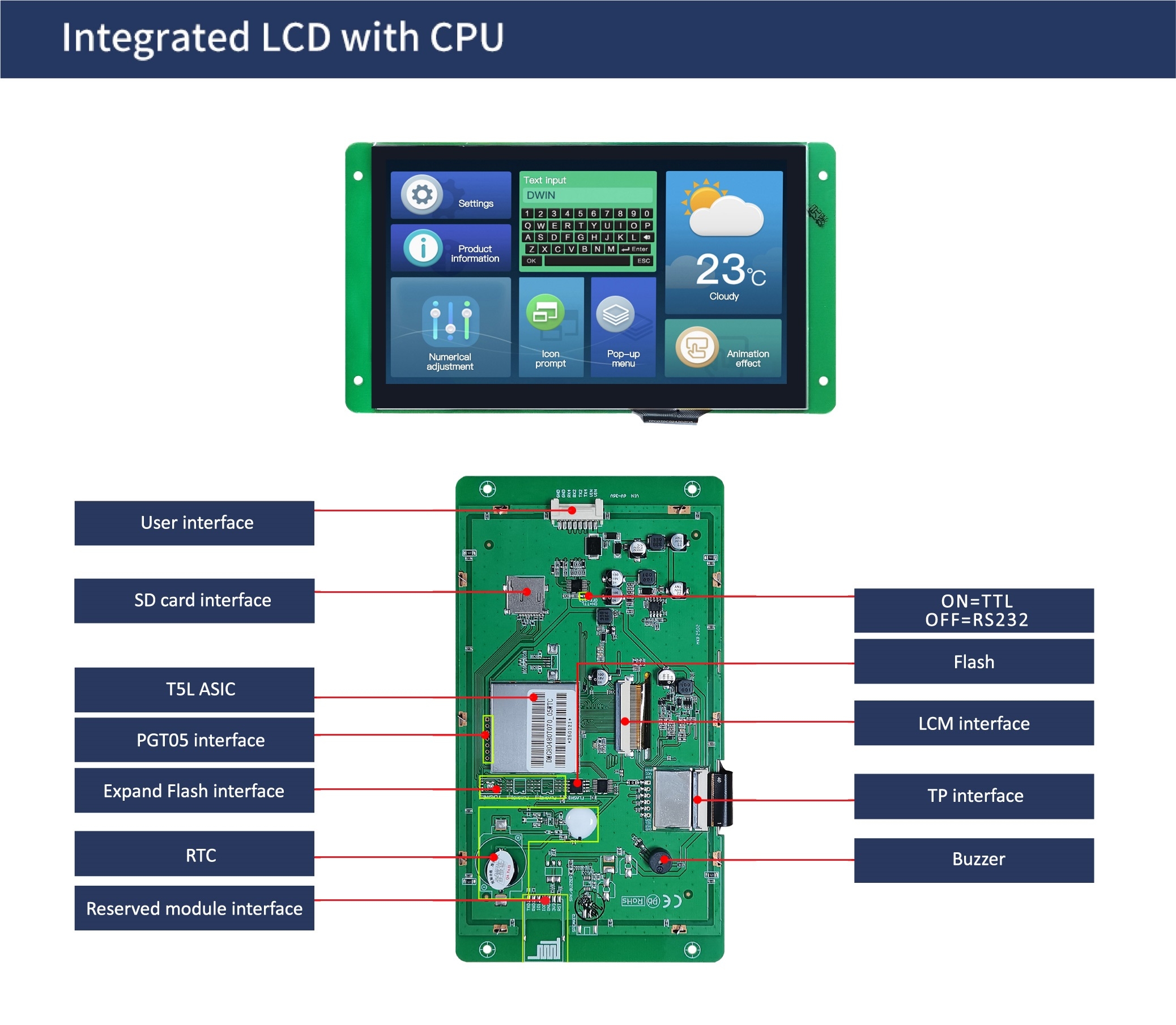

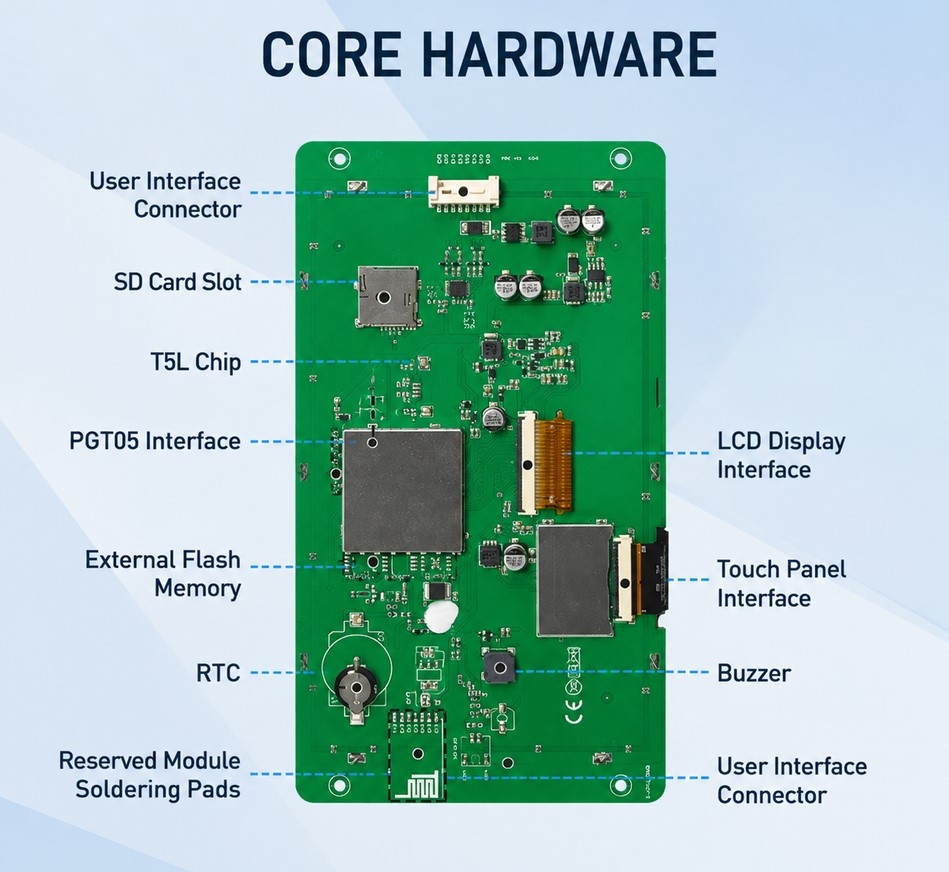

پین‌ها و اتصالات

• کانکتور 8Pin-2.0mm: تغذیه و ارتباط سریال
• UART2: ارتباط سریال TTL/CMOS یا RS232
• UART4: ارتباط سریال TTL/CMOS یا RS232 پس از تنظیم OS
• SD Card: بارگذاری فایل‌های پروژه DGUS
• PGT05: برنامه‌ریزی Firmware

کاربردها

نمایشگر HMI مدل DMG80480T070-05WTR برای طراحی پنل‌های کنترلی در تجهیزات الکترونیکی، دستگاه‌های اتوماسیون، سیستم‌های مانیتورینگ و پروژه‌های مبتنی بر میکروکنترلر استفاده می‌شود. این ماژول با داشتن رابط گرافیکی داخلی، امکان نمایش اطلاعات، کنترل پارامترها و ایجاد رابط کاربری سفارشی را فراهم می‌کند.

• دستگاه‌های اتوماسیون و کنترل
• پنل‌های کاربری تجهیزات الکترونیکی
• سیستم‌های مانیتورینگ صنعتی
• تجهیزات اندازه‌گیری و آزمایشگاهی
• پروژه‌های مبتنی بر میکروکنترلر
• نمایش وضعیت سنسورها و پارامترهای سیستم
