اسیلوسکوپ دیجیتال DSO Shell دارای نمایشگر رنگی DSO150

معرفی

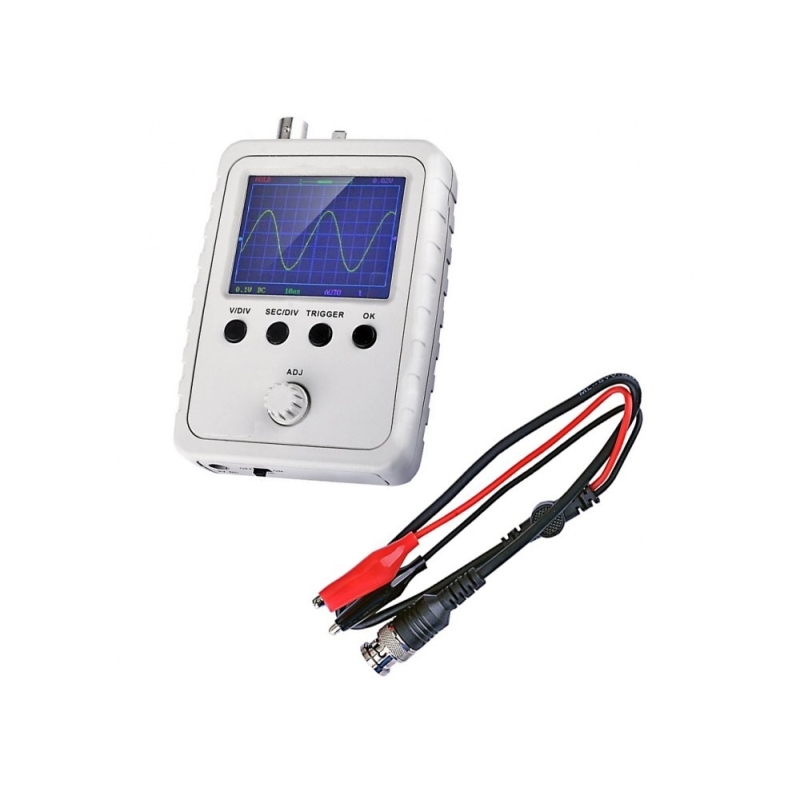

اسیلوسکوپ دیجیتال DSO Shell دارای نمایشگر رنگی 2.4 اینچی DSO150 یک دستگاه کامل و پیشرفته برای مشاهده و تحلیل سیگنال‌های الکتریکی است. این اسیلوسکوپ با پهنای باند 0 تا 200 کیلوهرتز و نرخ نمونه‌ برداری حداکثر1Msps، قابلیت اندازه‌گیری دقیق ولتاژها را با حساسیت 5mV/Div تا 20V/Div ارائه می‌دهد. صفحه نمایش رنگی TFT با وضوح 240×320 پیکسل، نمایش واضح و خوانایی از شکل موج‌ها و پارامترهای مختلف مانند فرکانس، دوره ی تناوب، عرض پالس را فراهم می‌کند. این دستگاه همچنین دارای امکاناتی مانند Hold function، ذخیره و فراخوانی شکل موج، و یک سیگنال تست داخلی 3.3 ولت 1 کیلوهرتز برای تست و کالیبراسیون سریع است. با طراحی مهندسی شده‌ای که شامل جدا کردن بخش‌های آنالوگ و دیجیتال است، DSO Shell عملکردی قابل اعتماد و دقیق را در یک بسته‌ی کامل و قابل حمل ارائه می‌دهد.

مشخصات فنی

تعداد کانال‌ها: 1

حساسیت: 5mV/Div – 20V/Div

وضوح: 12 بیت

امپدانس ورودی: 1 مگااهم

کوپلینگ DC ,AC ,GND :

تایم‌بیس: 10us/Div – 500s/Div

حالت‌های تریگر: خودکار، عادی، تک

انواع تریگر: لبه بالا و پایین

منبع تغذیه:  9V DC

جریان تغذیه: 120mA - 9V

Introduction

DSO Shell (DSO150) has similar bandwidth as the popular DSO138 kit, but contains significant improvements to the structure, assembly, and operation. One major difference is the DSO Shell comes with a full molded plastic enclosure. The panels are flexible for easy user installation and modification. A rotary encoder has also been added to make parameter adjustment quick and painless.
The sensitivity of DSO Shell has also been improved over DSO138. DSO Shell is capable of 5mV/div through 20V/div.
The 2.4" color TFT LCD display and microcontroller are now mounted on the same board (mainboard) to avoid using inter-board pin-headers. The analog channel is on a separate daughterboard PCB to provide better separation between the analog and digital portions of the design. Without the analog daughterboard the mainboard is actually a general purpose control board that can be used in many other applications. Aside from a few through-hole components, the mainboard is fully assembled. It is also factory-tested before shipment to ensure your kit will function as expected.
IMPORTANT: 9V DC input power is required. DO NOT EXCEED 10V! If using a wall wart, test the actual output before powering your scope. It WILL permanently damage your scope to use higher voltages! We're sorry for yelling. But it is important.
Detailed assembly instructions, troubleshooting guide and schematic are provided.

Features

Analog bandwidth: 0 - 200kHz
Sampling rate: 1Msps max
Sensitivity: 5mV/Div - 20V/Div
Sensitivity error: < 5%
Vertical resolution: 12-bit
Timebase: 10us/Div - 500s/Div
LCD: 2.4" color TFT LCD, 320 x 240
Record length: 1024 points
Built-in 1kHz/3.3V test signal
Hold function
Save/recall waveform funct
