کارت اسیلوسکوپ دو کاناله 20 مگاهرتزی Hantek6022BE

کارت اسیلوسکوپ هانتک مخصوص رایانه با پهنای باند 20 مگاهرتز دو کاناله و قابلیت محاسبه FFT و 20 مدل اندازه گیری اتوماتیک دارای SDK با  قابلیت انتقال اطلاعات به نرم افزارهای مختلف از قبیل متلب، لب ویو و دیگر نرم افزارهای پردازش اطلاعات

25,000,000‎ریال (با مالیات) 25,000,000‎ریال (بدون مالیات)

معرفی

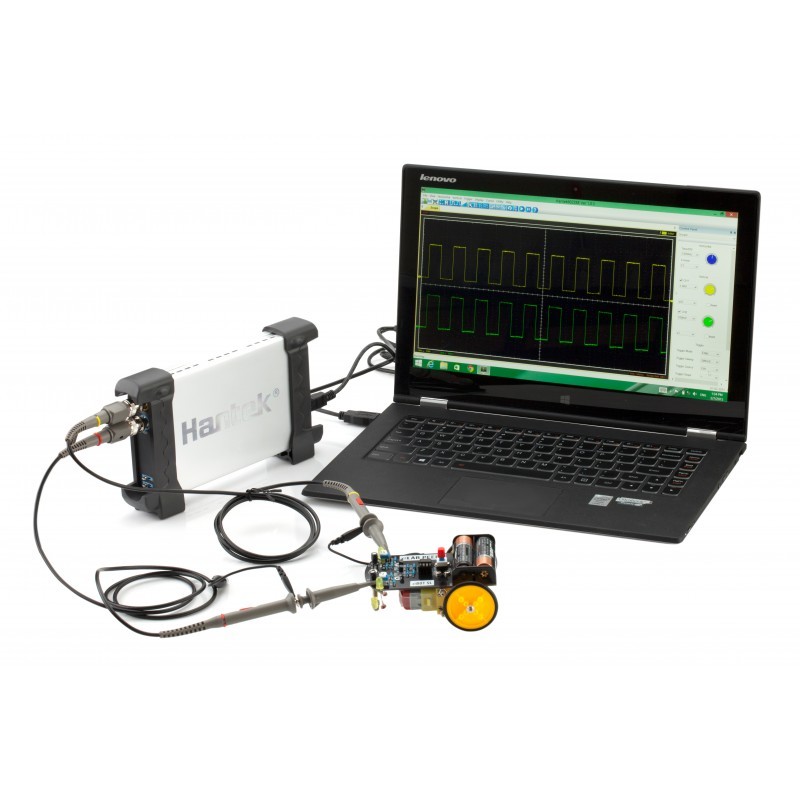

با اتصال این کارت به لپتاپ یا کامپیوتر، شما صاحب یک اسیلوسکوپ دیجیتال هستید که نمایش شکل موج و انجام تنظیمات آن از طریق نرم افزار تحت ویندوز بر روی کامپیوتر انجام می شود.

کارت اسیلوسکوپ Hantek 6022BE ساخت شرکت Hantek یکی از پر فروش ترین کارت اسکوپ های بازار می باشد.

کارت اسیلوسکوپ هانتک مدل6022BE دارای 2 کانال ورودی با فرکانس 20Mhz با سرعت نمونه برداری 48MS/s، با رزولیشن 8Bit و حافظه 1M حافظه می باشد .

در این مدل از طریق پورت USB به کامپوتر متصل شده و کامپیوتر شما را تبدیل به یک اسیلوسکوپ دیجیتال میکند که نمایش شکل موج و انجام تنظیمات آن از طریق نرم افزار تحت ویندوز بر روی کامپیوتر انجام می شود همچنین دارای تنظیمات نمایش شکل موج در نرم افزار، و همچنین دارای توابع ریاضی جمع و تفریق و ضرب و تقسیم و ذخیره شکل موج ها می باشد.

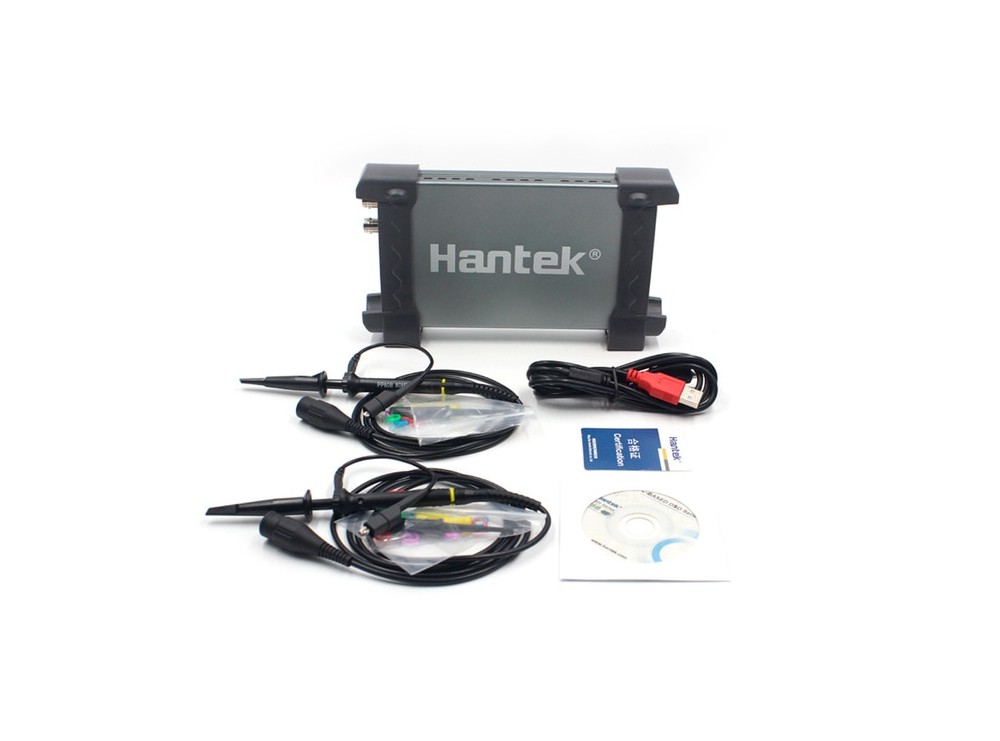

به همراه کارت اسکوپ 6022BE دو عدد پراب اسکوپ با ضرایب 1 و 10، کابل USB اتصال به کامپیوتر، CD نرم افزار و دفترچه اطلاعات محصول ارائه می گردد.

مشخصات

  • نرخ نمونه برداری: حداکثر 48Msps
  • پهنای باند: 20MHz
  • تعداد کانال: 2 عدد
  • حافظه به ازای هر کانال: 1M
  • دارای قابلیت محاسبه FFT
  • دارای 20 اندازه گیری اتوماتیک شامل فرکانس، زمان صعود و نزول و...
  • ذخیره شکل موج
  • دارای قابلیت کالبراسیون آفست
  • دارای توابع ریاضی جمع و تفریق و ضرب و تقسیم شکل موج ها
  • دارای تنظیمات نمایش شکل موج در نرم افزار
  • لوازم جانبی: پراب، CD نرم افزار، سیم رابط USB
  • قابل نصب به Windows7,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA
  • ولتاژ ورودی 350V ، پراب در وضعیت 10X
  • ولتاژ ورودی 35V ، پراب در وضعیت 1X

Basic Specifications PC USB Oscilloscope Hantek 6022BE

Channel 2 Chanel
Bandwidth 20Mhz
Input Impedance 1MΩ 25pF
Max. Sample rate 48MS/s
Coupling DC
Vertical resolution 8Bit
Gain range 10mV-5V, 9Steps
DC accuracy ±3%
Timebase range 4ns-5ks
Vertical adjustable Yes
Input protection Diode clamping
X-Y Yes
EXT. input No
Trigger Mode Auto, Normal and Single
Trigger Slope +/-
Trigger level adjustable Yes
Trigger Type Rising edge, falling edge
Trigger Source CH1, CH2
Pre/Post trigger 0-100%
Buffer size 1M
Sampling selection Yes
Waveform Display port/line, waveform average, persistence, intensity
Network Open/Close
Vertical mode CH1, CH2, Dual, ADD
Cursor measurement Yes
Math FFT, addition, subtraction, multiplication, division.
Cursor Frequency, Voltage
Accessories S/W CD, probes, manual, USB cord

3301003145
محصولات مرتبط
15 محصول مشابه

نظرات (28)

امتیاز شما
  • محمد حسن صدیقی سامانی • ارسال شد
    سلام ایا امکان دارد کارت اسیلوسکوپ به لپتاپ آسیب وارد کند
    و ایا روی چه سیستمی اجرا می شود

    -------------------------
    پاسخ: سلام، کارت اسیلوسکوپ آسیبی وارد نمی کند و روی سیستم های ویندوز قابل استفاده است.
  • محمد سلمانی تهرانی • ارسال شد
    کی دوباره موجود میشه؟

    -------------------------
    پاسخ: سلام این کالا در حال تامین موجودی بوده و به زودی موجود خواهد شد. متاسفانه با توجه به شرایط ترخیص کالا و مشکلات تامین موجودی کالا، اعلام زمان مشخض برای تامین کالا ممکن نمی باشد. با استفاده از گزینه "موجود شد به من خبر بده" میتوانید بوسیله ایمیل، از تجدید موجودی این کالا مطلع شوید.
  • پدرام شهیدی • ارسال شد
    درود

    کی موجود خواهد شد؟

    -------------------------
    پاسخ: سلام این کالا در حال تامین موجودی بوده و به زودی موجود خواهد شد. متاسفانه با توجه به شرایط ترخیص کالا و مشکلات تامین موجودی کالا، اعلام زمان مشخض برای تامین کالا ممکن نمی باشد. با استفاده از گزینه "موجود شد به من خبر بده" میتوانید بوسیله ایمیل، از تجدید موجودی این کالا مطلع شوید.
    • بخش فروش • ارسال شد
      پدرام شهیدی سلام خدمت دوستان عزیزی که منتظر این کالا بودند. این کالا در مورخ 1399/12/10 مجددا تامین موجودی گردید.
  • محمد حسین • ارسال شد
    لطفا یک "یو اس بی ایزولتور" خوب وارد کنید چون نیاز هستش.

    -------------------------
    پاسخ: سلام، پیشنهاد شما برای بررسی به بخش واردات ارجاع داده شد. از حسن توجه شما سپاس گزاریم.
  • ناشناس ناشناس • ارسال شد
    آیا دقت این اسیلوسکوپ بهتر از dso 150 است؟

    -------------------------
    پاسخ: سلام، بله بسیار تفاوت دارند و این اسیلوسکوپ امکانات بیشتری دارد.
  • فرهام شمس الدینی • ارسال شد
    سلام
    میشه پراب 100x بهش وصل کنیم که ولتاژ بالاتر رو باهاش اندازه بگیریم؟

    -------------------------
    پاسخ: سلام، اگر پراب موردنظر دارای کیفیت بالایی باشد، می توانید اسفاده کنید و ولتاژ های بالاتری را اندازه بگیرید.
  • mehdi divandary • ارسال شد
    سلام
    من از این مدل دارم و به اندازه قیمتش خوب کار میکنه.
    تنها مشکلی که هنوز نتونستم حلش کنم اینه که هنگام نمایش مثلا میگم یه سیگنال حساس به لبه بالا رونده یا پایین رونده رو بگیره ولی تریگرش مثل اسکوپ معمولی نمیاد اول سیگنال رو در اول صفحه نمایش نشون بده و درست کار نمیکنه و باید بطور دستی صفحه رو چپ و راست برد تا سیگنال رو دید.لطفا راهکار این مساله رو هم بررسی کنید.تشکر
  • علی ایهامی • ارسال شد
    سلام
    تفاوت 6022BL و 6022BE در چیست؟

    ---------------
    پاسخ: سلام، مدل 6022BL دارای لاجیک آنالایزر 16M است و مدل 6022BE این امکان را ندارد.
  • محسن غلامی • ارسال شد
    سلام تا کی میارید و موجود میشه.؟

    ---------------------------
    پاسخ: سلام، زمان تجدید موجودی مشخص نمی باشد. با استفاده از گزینه "موجود شد به من خبر بده" میتوانید بوسیله ایمیل، از تجدید موجودی این کالا مطلع شوید.
  • سید محمد جواد موسوی • ارسال شد
    سلام.ممنون از سایت خوبتون.دیروز به دستم رسید.تست اولیه کردم خیلی خوب جواب داد.کیفیت ساخت هم خوبه.
  • علي سهرابي • ارسال شد
    سلام؛آیا پورت usb ایزوله است؟

    ----------------------------
    پاسخ: سلام، پورت USB ایزوله نمی باشد.
  • محمد اصفهانی • ارسال شد
    با عرض سلام
    ایا حداکثر ولتاژ قابل نمایش در این کارت اوسکوپ (در حالت پراب ×1) 35 ولت می باشد یا 5 ولت ؟
    سوالات و جوابهای خوندم اما درست مشخص نشد برام. در توضیحات سایت 35 گفته شده اما در سخنان کاربران به 5ولت اشاره شده.
    ممنون

    ------------------------------
    پاسخ: سلام، در حالت X1 تا 35 ولت ورودی مجاز می باشد.
  • سید عباس حسینی • ارسال شد
    سلام
    من از همین اسیلوسکوپ دارم
    یه مشکل باهاش پیدا کردم که اگر ولتاژ مورد اندازه گیری بیشتر از 5 ولت باشه و پراب رو روی 1X قرار بدم و تنظیمات نرم افزاریش رو هم متناسب با 1X قرار بدم، نرم افزار اسیلوسکوپ بیشتر از 5 ولت نشون نمی ده. یعنی مثلا 16 ولت دی سی رو ب طور ثابت 5 ولت نشون می ده.
    ولی اگه پراب و تنظیمات نرم افزارشو روی 10X بزارم، ولتاژ اندازه گیری رو به درستی نشون می ده. مثلا 16 رو همون 16 نشون می ده.
    ممنون می شم راهنمایی بفرمایید که مشکل از چی می تونه باشه.

    -------------------------
    پاسخ: سلام، این مشکل نبوده و نسبت به تقسیمات، ولتاژ را نمایش می دهد و تا زمانی که در مقسم مناسب قرار نگیرد حد بالای مقسم فعلی را نشان می دهد.
    • مختار آرزم • ارسال شد
      سید عباس حسینی درود‌ بر شما چه خوب شد که مطرح کردی این مسئله رو
    • سید عباس حسینی • ارسال شد
      سلام مجدد
      فرمایش شما در مورد ولت دیویژن درسته ولی از کار با اسیلوسکوپ اطلاع کافی دارم.
      تحقیق بیشتر کردم
      حتی به کارخانه سازنده ایمیل زدم

      دوستان این کارت اسکوپ در حالت 1X حداکثر ولتاژ 5 ولت و در حالت 10X حداکثر ولتاژ 50 ولت رو می تونه اندازه بگیره که من خودم سورپرایز شدم چون انتظار داشتم در حالت 1X تا 35 ولت و در حالت 10X تا 350 ولت رو اندازه بگیره که گویا اون 35 که رو هر کانالش نوشته صرفا ولتاژ مجاز قابل اتصال به ر کاناله.
      فایل ویدئویی این اسکوپ رو در صفحه ی اسکوپ 50 مگاهرتزی همین برند قرار دادید که اونجا هم گفته حداکثر ولتاژی که می تونه اندازه بگیره و نمایش بده 50 ولت است.
      اون ویدئو رو تو این صفحه هم بزارید خوب می شه چون مربوط به این اوسکوپه.

      یعنی اگه ولتاژ های بیشتر از 50 ولت رو بخواین اندازه بگیرین از تقسیم مقاومتی خارجی باس استفاده کنید و بصورت دستی محاسبشو انجام بدین.
      یعنی هر ولتاژی که اسکوپ اندازه گرفت رو خودتون به صورت دستی ضربدر تقسیم مقاومتیتون کنید.

      سپاس
  • حمید طاهرزاده • ارسال شد
    سلام روی ویندوز 10 هم جواب میده؟

    ----------------------------
    پاسخ: سلام، بر روی سیستم عامل مورد نظر قابل استفاده می باشد.
  • سید عباس حسینی • ارسال شد
    سلام
    من اینو 4 سال پیش خرید، خیلی خوب و کار راه اندازه
    فقط حیف که نرخ نمونه برداریش پایینه
    چرا محصولات دیگه ی هنتک که نرخ نمونه برداری 1 گیگ داره رو نمیارین؟ مثل مدل
    Hantek6004EU
    سپساس.
    ....................................................................
    پاسخ : پیشنهاد شما برای بررسی به بخش واردات ارجاع داده شد. از حسن توجه شما سپاس گزاریم.
  • محمود منصوری • ارسال شد
    کارت لسیلوسکوپ ۲۰ مگاهرتزی بد نیست.ولی چرا سیگنال متحرکه و ثابت نمیشه؟ تو اسیلوسکوپ معمولی یه ولوم به اسم Level داره که در صورت متحرک بودن با این ولوم میشه سیگنال رو ثابت کرد.تو این مدل کارتی چجوری میشه؟

    ______________________
    پاسخ: سلام، تمامی تنظیمات بصورت نرم افزاری می باشد
    • سید عباس حسینی • ارسال شد
      من خیلی وقت پیش به این سوالت پاسخ دادم
      الآن کامل تر پاسخ می دم
      حتی اگه خودت برنگشتی بخونی
      برای بقیه ی دوستان که با مشکل مشابه رو به رو هستند می نویسم
      پاسخ قبلیمو در صورت امکان ECA حذف کنه ممنون می شم.

      از قسمت پایین سمت راست پنجره
      گزینه ی trigger source رو بزار رو کانالی که می خوای شکل موجش ثابت بمونه
      بعد سمت راست پنجره، در واقع سمت راست پنجره ی مشکی که شکل سیگنال به نمایش در میاد، یه فلش به رنگ زرد یا سبز می بینی که روش نوشته T. رنگ اون فلش یا پیکان بستگی به کانالی داره که در قسمت قبل انتخاب کردی.
      حالا اون فلش و سیگنال رو بالا یا پایین ببر، طوری که در محدوده ی دامنه ی سیگنال مورد نظرت قرار بگیره. می بینی که شکل موجت ثابت می شه.
    • سید عباس حسینی • ارسال شد
      سلام

      از سمت راست پنجره، قسمت پایین سیگنال مرجعت رو تغییر بده و بزار رو سیگنالی که داری باهاش کار می کنی.
      مثلا با کانال ۲ داری سیگنالی رو چک می کنی و کانال ۱ بیکار و آزاده. اگر سیگنال مرجع روی سیگنال ۱ باشه شکل موج سیگنال ۲ حرکت می کنه و ثابت نیست.

      موفق باشید
  • آرمان براتی • ارسال شد
    سلام
    لطفا کارت های اسیلسکوپ شرکت OWON رو هم وارد کنید. با قیمت کمی بیشتر قابلیت های خیلی بهتری دارند.
    -------------------------------------------
    پاسخ:سلام پیشنهاد شما برای بررسی به بخش واردات ارجاع داده شد. از حسن توجه شما سپاس گزاریم.
  • حسین جونبخش • ارسال شد
    لطفا به این موضوع هم توی توضیحات بنویسید که شکل موج بیشتر از 5 ولت نمیتونه نمایش بده و با x10 شما فقط شکل موجی با دامنه 50 ولت میتونید نمایش بدید
    اون 35 ولت که نوشته برای اینه که تا 35 ولت محافظت شده هست .

    __________________________
    پاسخ: سلام، با تشکر از توضیحات شما
  • حسین جونبخش • ارسال شد
    سلام
    ولتاژ ورودی این اوسکوپ تا 35 ولت محافظت شده هست ولی شکل موجی با دامنه 35 ولت هم نمایش میده یا کمتره؟؟؟
    یه نفر به من گفت که شکل موج بیشتر از 5 ولت کامل نمایش نمیده پس با پروپ x10 بیشتر از 50 ولت نمیشه دید
    آیا این درست هسن=ت . توی دیتاشیت که چیزی مشخص نبود شاید هم من ندیدم

    ______________________________
    پاسخ: سلام، ماکزمم ولتاژ ورودی 35 ولت می باشد.
    اگر از پراب x10 استفاده کنید، تا 350 ولت می توانید وصل کنید.
    ولی در نظر داشته باشید که جهت امنیت، معمولا این کار را نکرده و بیشتر از ماکزیمم ولتاژ ورودی دستگاه، ولتاژی اعمال نمی کنند.
    در صورت هر گونه نقص در پراب، دستگاه صدمه خواهد دید
  • وحید محمدی • ارسال شد
    سلام
    تفاوت این با 6022BL در چی هست؟

    -----------
    پاسخ :
    مشاهده تفاوت ها
    http://www.hantek.com/en/productdetail_2_31.html
    قسمت Parameters
    • احسان عبدلی • ارسال شد
      سلام برای هر دو دستگاه در قسمت مشخصات فنی نرخ نمونه برداری حداکثر 48Msps درج کردین

      -------------------
      پاسخ :
      مشاهده تفاوت های نسخه های مختلق
      http://www.hantek.com/en/productdetail_2_31.html
      قسمت Parameters
