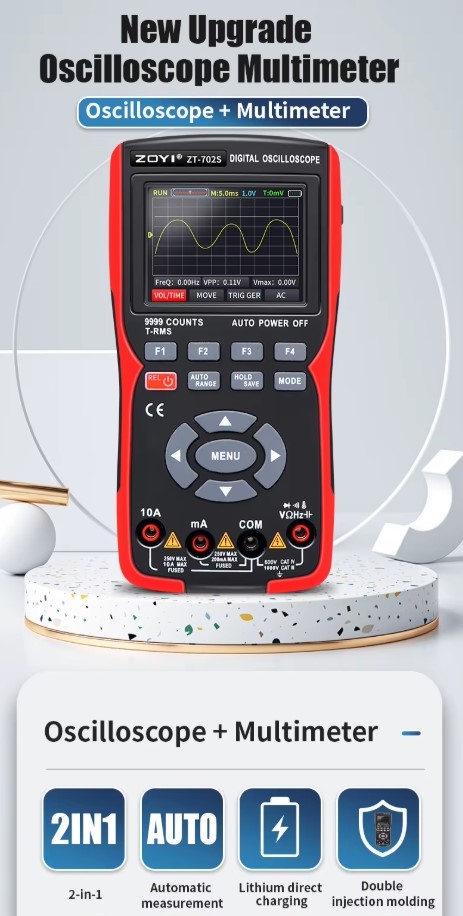

اسیلوسکوپ دیجیتال پرتابل 10MHz دو کاره ZOYI ZT-702S
اسیلوسکوپ دیجیتال ZOYI ZT-702S یک ابزار اندازهگیری پرتابل 2 کاره شامل اسیلوسکوپ تککاناله 10MHz و مولتیمتر دیجیتال True RMS است. این اسیلوسکوپ با نرخ نمونهبرداری 48MSa/s، نمایشگر رنگی IPS و باتری قابل شارژ، برای تعمیرات الکترونیک، بررسی سیگنالها، تست تجهیزات و آموزش کاربرد دارد.
اسیلوسکوپ دیجیتال ZOYI ZT-702S یک ابزار اندازهگیری قابل حمل است که قابلیتهای اسیلوسکوپ دیجیتال و مولتیمتر را در یک دستگاه ترکیب میکند. این اسیلوسکوپ برای تعمیرکاران بردهای الکترونیکی، تکنسینهای برق و خودرو، دانشجویان و توسعهدهندگان مدارهای الکترونیکی طراحی شده است.بخش اسیلوسکوپ امکان مشاهده شکل موج سیگنالهای الکتریکی، بررسی تغییرات ولتاژ نسبت به زمان و اندازهگیری پارامترهایی مانند فرکانس، دوره تناوب و ولتاژ پیک تا پیک را فراهم میکند. پشتیبانی از حالتهای مختلف تریگر و تنظیم خودکار نمایش شکل موج نیز به شناسایی و بررسی سیگنالها کمک میکند.
مولتیمتر داخلی ZT-702S با رزولوشن 9999 Counts و قابلیت True RMS امکان اندازهگیری ولتاژ و جریان AC/DC، مقاومت، ظرفیت خازن، فرکانس و دما را دارد. همچنین قابلیت تست دیود و پیوستگی مدار برای عیبیابی اتصالات الکتریکی در دسترس است.نمایشگر رنگی IPS با زاویه دید گسترده، مشاهده نتایج اندازهگیری و شکل موجها را آسان میکند. قابلیت ذخیره اطلاعات، اتصال USB Type-C و استفاده از باتری لیتیومی قابل شارژ نیز امکان انجام اندازهگیری در محیطهای مختلف را فراهم میسازد.ترکیب این امکانات با بدنه کوچک و محافظ TPE، اسیلوسکوپ ZT-702S را برای استفاده روی میز تعمیرات، پروژههای آموزشی و بررسی مدارها در محل مناسب میکند.
مشخصات فنی کلی
مشخصات عمومی
- نوع ابزار: اسیلوسکوپ دیجیتال پرتابل با مولتیمتر داخلی
- مدل: ZT-702S
- سازنده: ZOYI
- تعداد عملکرد اصلی: 2 عملکرد
- عملکردها: اسیلوسکوپ دیجیتال و مولتیمتر

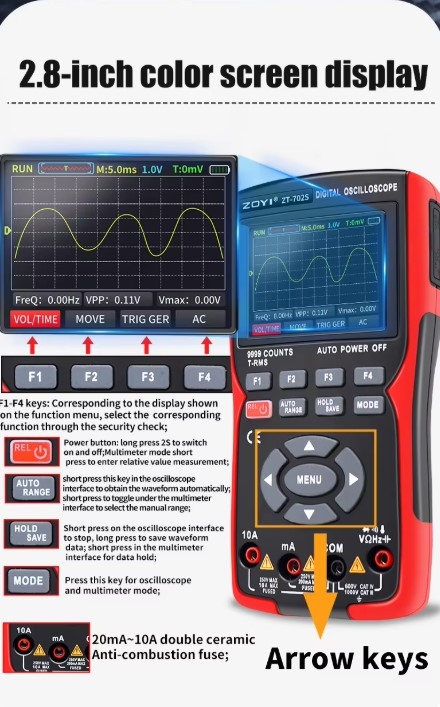

- نوع نمایشگر: LCD رنگی IPS
- اندازه نمایشگر: 2.8 اینچ
- رزولوشن مولتیمتر: 9999 Counts
- نوع اندازهگیری AC: True RMS
- حالت انتخاب محدوده مولتیمتر: خودکار و دستی
- نرخ بهروزرسانی مولتیمتر: 3 بار در ثانیه
- قابلیت نگهداری داده: Data Hold
- قابلیت تنظیم نور پسزمینه: دارد
- قابلیت خاموشی خودکار: دارد
- نشانگر کاهش شارژ باتری: دارد
- نوع باتری: لیتیومیونی 18650 قابل شارژ
- تعداد باتری: 1 عدد
- ولتاژ نامی باتری: 3.7V
- رابط شارژ و انتقال داده: USB Type-C

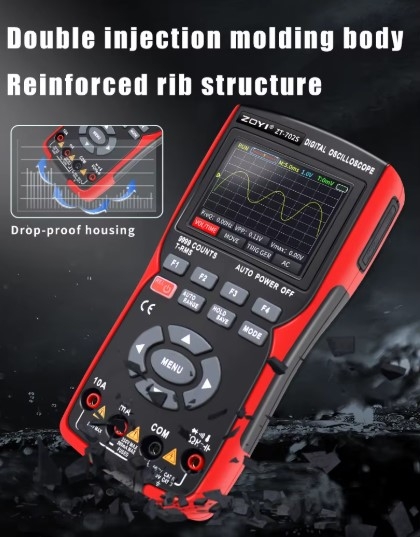

- جنس بدنه: پلاستیک ABS با محافظ TPE

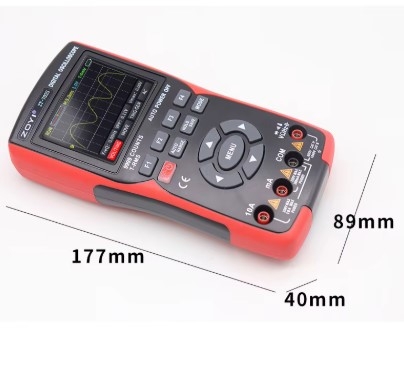

- ابعاد: 177×89×40mm
- وزن بدون باتری: 345g

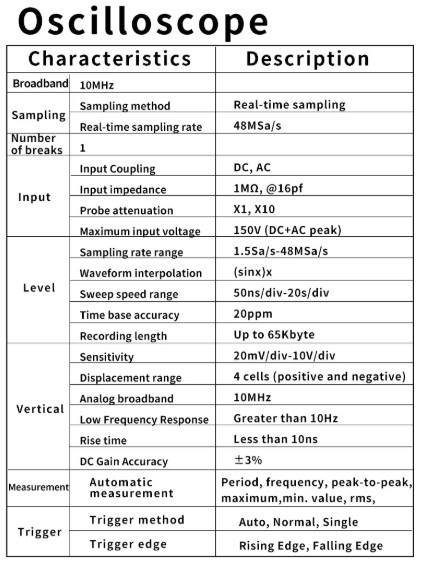

مشخصات اسیلوسکوپ
- تعداد کانال: 1 کانال
- پهنای باند آنالوگ: 10MHz
- روش نمونهبرداری: Real-Time Sampling
- حداکثر نرخ نمونهبرداری: 48MSa/s
- محدوده نرخ نمونهبرداری: 1.5Sa/s تا 48MSa/s
- عمق حافظه ثبت شکل موج: حداکثر 64Kpts
- نوع کوپلینگ ورودی: AC و DC
- امپدانس ورودی: 1MΩ
- ظرفیت ورودی: 16pF
- حساسیت عمودی: 20mV/div تا 10V/div
- محدوده پایه زمانی: 50ns/div تا 20s/div
- دقت پایه زمانی: 20ppm
- حداکثر ولتاژ ورودی اعلامشده: 150V پیک مجموع AC و DC در حالت 1X
- ضرایب تضعیف پراب: 1X و 10X
- دقت بهره عمودی DC: ±3%
- زمان خیز اعلامشده: کمتر از 10ns
- محدوده جابهجایی عمودی: ±4 تقسیم
- روش درونیابی شکل موج: Sin(x)/x
- حالتهای تریگر: Auto، Normal و Single
- لبههای تریگر: Rising و Falling
- قابلیت اندازهگیری خودکار: دارد
- پارامترهای اندازهگیری خودکار: فرکانس، دوره تناوب، ولتاژ پیک تا پیک، حداکثر، حداقل و RMS
- قابلیت ذخیره شکل موج: دارد
مشخصات مولتیمتر
- حداکثر ولتاژ قابل اندازهگیری DC: 1000V
- حداکثر ولتاژ قابل اندازهگیری AC: 750V
- محدودههای ولتاژ DC: 9.999mV، 99.99mV، 999.9mV، 9.999V، 99.99V و 999.9V
- محدودههای ولتاژ AC: 9.999mV، 99.99mV، 999.9mV، 9.999V، 99.99V و 999.9V
- پاسخ فرکانسی اندازهگیری ولتاژ AC: 40Hz تا 1kHz
- محدودههای جریان DC: 9999µA، 99.99mA، 999.9mA و 9.999A
- محدودههای جریان AC: 9999µA، 99.99mA، 999.9mA و 9.999A
- حداکثر جریان قابل اندازهگیری: 10A
- پاسخ فرکانسی اندازهگیری جریان AC: 40Hz تا 1kHz
- محدودههای اندازهگیری مقاومت: 99.99Ω، 999.9Ω، 9.999kΩ، 99.99kΩ، 999.9kΩ، 9.999MΩ و 99.99MΩ
- حداکثر مقاومت قابل اندازهگیری: 99.99MΩ
- محدودههای اندازهگیری ظرفیت خازن: 9.999nF، 99.99nF، 999.9nF، 9.999µF، 99.99µF، 999.9µF، 9.999mF و 99.99mF
- حداکثر ظرفیت خازنی قابل اندازهگیری: 99.99mF
- حداکثر فرکانس قابل اندازهگیری در حالت فرکانسمتر: حدود 1MHz
- محدوده دمای قابل اندازهگیری: -20°C تا +1000°C
- محدوده دمای قابل اندازهگیری برحسب فارنهایت: -4°F تا +1832°F
- قابلیت تست دیود: دارد
- قابلیت تست پیوستگی مدار: دارد
- هشدار صوتی پیوستگی: دارد

ویژگیها
- ترکیب اسیلوسکوپ و مولتیمتر در یک دستگاه قابل حمل
- امکان مشاهده شکل موج و اندازهگیری پارامترهای الکتریکی
- قابلیت اندازهگیری True RMS برای سیگنالهای AC در محدوده مشخصات
- امکان ثبت شکل موج برای بررسی مجدد
- پشتیبانی از تریگر خودکار و تکمرحلهای برای مشاهده تغییرات سیگنال
- قابلیت اندازهگیری ولتاژ، جریان، مقاومت، خازن و دما
- نمایشگر رنگی با زاویه دید گسترده
- امکان انتخاب خودکار یا دستی محدوده اندازهگیری
- تغذیه باتری برای استفاده بدون اتصال دائمی به برق
- طراحی فشرده با پوشش محافظ برای حمل و استفاده روزمره

کاربردها
اسیلوسکوپ ZOYI ZT-702S برای عیبیابی، آزمایش و بررسی مدارهای الکترونیکی کاربرد دارد. بخش اسیلوسکوپ امکان مشاهده تغییرات سیگنالهای الکتریکی را فراهم میکند و مولتیمتر داخلی برای اندازهگیری ولتاژ، جریان، مقاومت، ظرفیت خازن و دما استفاده میشود. قابلیت حمل و تغذیه باتری، استفاده از این اسیلوسکوپ را در تعمیرگاه، آزمایشگاه و هنگام بررسی تجهیزات در محل آسان میکند. همچنین برای آموزش اندازهگیری سیگنال و بررسی عملکرد مدارهای آنالوگ و دیجیتال مناسب است.
- عیبیابی بردهای الکترونیکی و مدارهای کنترلی
- بررسی سیگنالهای PWM و پالسهای دیجیتال
- تست مدارهای مبتنی بر Arduino و STM32
- بررسی خروجی سنسورها و مدارهای واسط
- اندازهگیری ولتاژ و جریان در تجهیزات الکترونیکی
- تست مقاومت، خازن و دیود
- بررسی سیگنالهای کنترلی تجهیزات خودرو
- آموزش عملی اسیلوسکوپ و مولتیمتر
- تعمیر و نگهداری تجهیزات الکترونیکی
- بررسی عملکرد مدارهای تغذیه و رگولاتورها

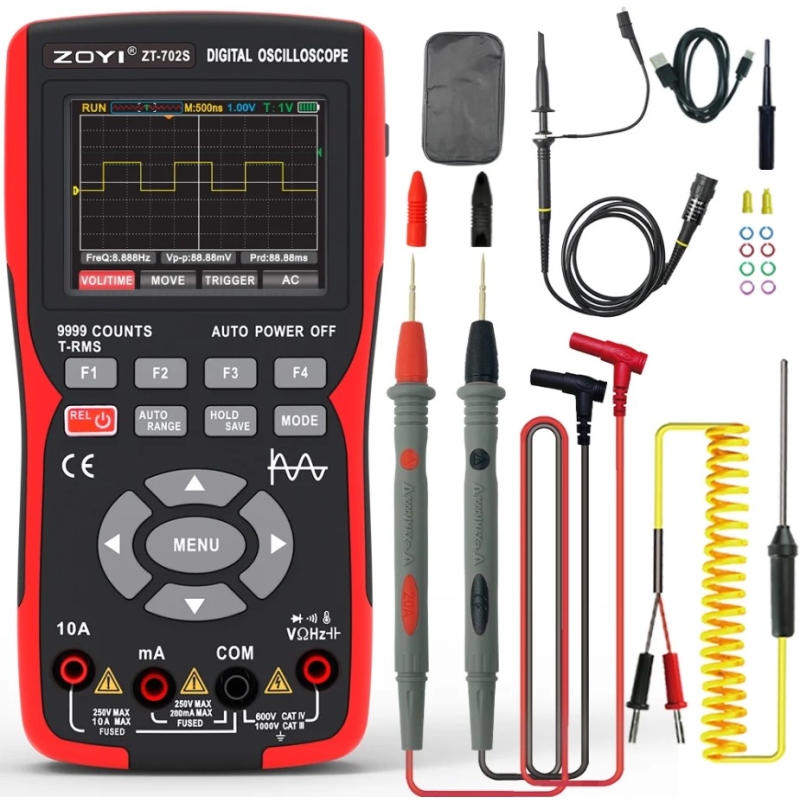

محتویات
- دستگاه اسیلوسکوپ-مولتیمتر ZOYI ZT-702S
- یک جفت پراب مولتیمتر
- یک عدد پراب اسیلوسکوپ تککاناله
- یک عدد پراب سنجش دما
- کابل USB Type-C برای شارژ و انتقال داده
- دفترچه راهنمای کاربر
- یک کیف حمل مخصوص
Specification
Counts 9999
Transmission bandwidth 10M
Sampling method real-time sampling
Channels Single channel probe input measurement
sampling rate 48MS/s
Storage depth 64Kpts
display screen 2.8 inch IPS color screen
DC Current 10A
AC Current 10A
DC Voltage 1000V
AC Voltage 750V
Resistance 100MΩ
Capacitance 100mF
frequency 1MHz
Temperature (-20~1000)°C
Features
Display:2.8 inch IPS full viewing angle color screen
Ranging:Auto/Manual
Material:ABS+TPE
Update Rate:3 Times/Second
Ture RMS:yes
Data Hold:yes
Backlight:yes
Low Battery Indication:yes
Auto Power Off:yes
Dimension:177*89*40mm
Weight::345g(NO BATTERY)
Battery Type:18650 Battery * 1
Oscilloscope Specifications:
Bandwidth:10MHZ
Sampling method:real-time sampling
real-time sample rate:48MSa/s
Channels:1
input coupling:AC/DC
input resistance:1MΩ,@16pf
Probe attenuation:X1, X10
Max input voltage:150V (DC+AC peak)
Sample rate range:1.5Sa/s – 48MSa/s
Waveform interpolation:(sinx)x
Sweep speed range:50ns/div – 20s/div
Time Base Accuracy:20ppm
record length:Max 64Kbyte
sensitivity:20mV/div – 10V/div
Displacement range:4 cells (positive and negative)
Analog Bandwidth:10MHZ
low frequency response:>10HZ
Rise Time:<10ns
DC Gain Accuracy:±3%
Multimeter Specifications:
DC Voltage (V):999.9mV/9.999V/99.99V/999.9V
DC Voltage (mV):9.999mV/99.99mV
AC Voltage (V):999.9mV/9.999V/99.99V/999.9V
AC Voltage (mV):9.999mV/99.99mV
*Frequency response of ACV: 40Hz-1kHz
DC Current (A/mA):9.999A/999.9mA
DC Current (μA/mA):99.99mA/9999μA
AC Current (A):9.999A/999.9mA
AC Current (μA/mA):99.99mA/9999μA
Frequency response of AC Current: 40Hz-1kHz
Resistance:99.99Ω/999.9Ω/9.999kΩ/99.99kΩ/999.9kΩ/9.999MΩ/99.99MΩ
Capacitance: 9.999nF/ 99.99nF/999.9nF/9.999μF/99.99μF/999.9μF/9.999mF/99.99mF
Frequency: 99.99Hz/999.9Hz/9.999kHz/99.99kHz/ 999.9kHz
Temperature:(-20~1000)°C/(-4~1832)°F
Diode :yes





-
حسن واشقانی فراهانی | 7 ماه پیش خریدار سلام من اردیبهشت ۱۴۰۴ خریدم ۵ میلیون اون موقع تازه به محصولات فروشگاه اضافه شده بود. الان خیلی گرون شده
به شدت عالیه این محصول در حد خودش فوق العاده دقیق وبا کیفیته امروز بخری سود کردی فردا ممکنه گرون تر بشه -
سعید باقری | 9 ماه پیش خریدار سلام و خسته نباشید به مجموعه فروشگاه ECA
حداکثر ولتاژ ورودی مجاز برای قسمت اسیلوسکوپ دستگاه ZOYI ZT-702S در حالت پروب 10X چقدر میباشد؟؟؟!!!-
پشتیبانی | 9 ماه پیش سلام و احترام، طبق مشخصات فنی این دستگاه، حداکثر ولتاژ ورودی بخش اسیلوسکوپ در حالت پروب 1X معمولاً حدود 40 ولت پیکتوپیک است و در صورت استفاده از پروب 10X این مقدار تا حدود 400 ولت پیکتوپیک افزایش مییابد. با این حال در اندازهگیری ولتاژهای بالا بهویژه برق شهری باید محدودیت ایمنی، رده اندازهگیری و شرایط اتصال زمین دستگاه بهدقت رعایت شود، زیرا اتصال مستقیم به ولتاژ AC بدون ایزولاسیون میتواند خطرناک باشد.
-
-
مهدی اسدی | 1 سال پیش سلام وقت بخیر. میتونم پروپ x100 جداگانه تهیه کنم و تا ولتاژ 500 ولت رو اندازه بگیرم آیا؟-
پشتیبانی | 1 سال پیش سلام و احترام،این دستگاه در حالت اسیلوسکوپ، تنها تا **150 ولت (AC یا DC پیک)** قابل اندازهگیری است و حتی با پروب X10، باز هم محدود به همین ولتاژ میباشد. بنابراین، توانایی اندازهگیری تا 500 ولت را ندارد. لذا نمیتوانید با پروب جداگانه X100 ولتاژ 500 ولت را با این اسیلوسکوپ اندازهگیری کنید.
-
-
حسین خلیلیان | 1 سال پیش حداکثر ولتاژ مجاز . درقسمت اسیلوسکوپ با پرابل 1x چقدر هست ؟؟-
پشتیبانی | 1 سال پیش سلام و احترام،
طبق اطلاعات رسمی، حداکثر ولتاژ ورودی مجاز برای قسمت اسیلوسکوپ دستگاه ZOYI ZT-702S در حالت پروب 1X برابر با 150 ولت (DC + AC پیک) است. در حالت استفاده از پروب 10X، این مقدار به 300 ولت افزایش مییابد. توجه داشته باشید که این مقادیر به مشخصات پروب مورد استفاده نیز بستگی دارند؛ بنابراین، اطمینان حاصل کنید که پروبهای مورد استفاده با این مقادیر سازگار باشند. برای اندازهگیریهای ایمن، همیشه از پروبهای استاندارد و مطابق با مشخصات دستگاه استفاده کنید.
-
-
حسن واشقانی فراهانی | 2 سال پیش خریدار ناگفته نماند اسیلوسکوپ شو الان چک کردم پهنای باندش ۳۳ مگاهرتزه و بیشتر از اون نمیتونه اندازه گیری کنه. البته همین اندازه واسه کارای مبتدی و نیمه حرفه ای شایدم تقریبا حرفه ای کافیه -
حسن واشقانی فراهانی | 2 سال پیش خریدار من اولین نظرو میدم من خریدمش و امروز رسید دستم فوق العاده عالیه کیفیت مواد و بدنه عالیه پروب ها همه جنسشون خوبه یه کیف هم همراشه که موقع حمل و نقل صدمه نبینه فعلا فقط با مولتی مترش کارکردم که خوب و دقیق بود ایشالله اسکوپ اش هم همینطور باشه بخرید و تو خریدتون شک نکنید با این قیمت مفته
