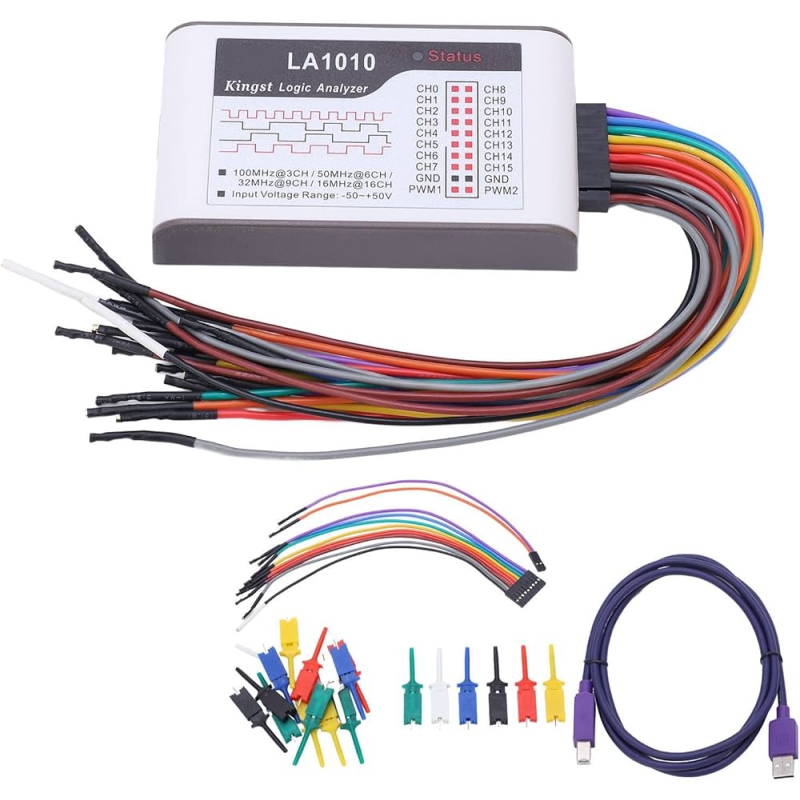

لاجیک آنالایزر 16 کاناله حرفه ای 100MHZ

معرفی

 اسیلوسکوپ های موجود در بازار معمولاً 2 کاناله بوده و به علت هزینه های بسیار زیاد به ندرت 4 کاناله می باشند. در مدارات دیجیتال به ندرت نیاز است تا مقدار آنالوگ یک داده مورد بررسی قرار گیرد و تقریباً در بیشتر مواقع فهمیدن صفر یا یک بودن پایه برای ما کافی می باشد. هزینه زیاد  ، اندازه های بزرگ ، کم بودن تعداد کانال ها و  دردسر استفاده از اسیلوسکوپها  همگی باعث شده اند تا افرادی که با مدارات دیجیتالی سروکار دارند بیشتر مواقع از لاجیک آنالایزرها استفاده کنند. لاجیک آنلایزرها در مقابل اسیلوسکوپها بسیار کوچک، بسیار ارزان و با تعداد بسیار زیاد کانال های خود و سرعت بسیار بالا ، پرکاربردتر از اسیلوسکوپها هستند.شما توسط این دستگاه ها می توانید بخش های مختلف مدارات دیجیتال خود را مورد بررسی قرار داده و انواع پروتکل های رایج از قبیل SPI, IIC, UART, SMBus, I2S, CAN, Parallel, Async ,1-Wite, PS / 2 را مورد بررسی و مطالعه قرار دهید.شما توسط این لاجیک آنالایزر و بدون نیاز  به صرف هزینه زیاد و خرید تجهیزات سنگین، تقریباً تمامی احتیاجات خود را در زمینه مدارات دیجیتال برطرف نمایید.

مشخصات

مدل : LA1010
تعداد کانال های ورودی: 16
حداکثر نرخ نمونه برداری: 100M
پهنای باند اندازه گیری: 20M
حداقل عرض پالس قابل اندازه گیری : 20 ثانیه
حداکثر عمق نمونه برداری: 10G در هر کانال
محدوده ولتاژ ورودی: 50- ولت ~ 50+ ولت
امپدانس ورودی: 220 کیلواهم و 12پیکوفاراد
ولتاژ آستانه قابل تنظیم: 4V ~ -4V+، گام: 0.01V
تعداد کانال های PWM: دو عدد
محدوده فرکانس PWM برابر با : 0.1 ~ 10 مگاهرتز

ویژگی

قابل حمل و سبک
حداکثر نرخ نمونه برداری: 100M در 3 کانال و 50M در 6 کانال و 32M در 9 کانال ، 16M در 16 کانال
دارای حداکثر نرخ نمونه برداری 100 MSa/s (مگا سمپل در ثانیه) در هر کانال
محدوده نمونه برداری بزرگ و قابلیت فشرده سازی
ژنراتور داخلی PWM
رابط USB2.0/3.0
نرم افزار قدرتمند و آسان برای استفاده
پشتیبانی از آپدیت آنلاین به صورت خودکار

ویژگی اصلی لاجیک آنلایزر تحلیل و بررسی انواع پروتکل های ارتباطی بوده که باعث گشته تا یکی از دستگاه های اصلی تجهیزات آزمایشگاهی و بخش های R&D شرکت های بزرگ باشد. توسط این لاجیک آنلایزر می توانید تمامی پروتکل های Atmel SWI,Biss C,CAN,DMX-512,I2C,I2S/PCM,JTAG,LIN,Manchester,MDIO,1-Wire,PS/2 Keyboard/Mouse,Async Serial,Simple Parallel,SPI,UNI/O,USB1.1 را آنالیز نمایید.

محتویات بسته بندی

لاجیک آنلایزر
کابل USB
کابل جامپر
پراب لاجیک آنالایزر

Description

LA1010 is a logic analyzer product with high cost performance. It has 16 input channels and the sample rate is up to 100MHz. Along with the PC software KingstVIS, 16 channels of digital signal could be sampled at the same time, and then they could be converted to digital waveform and displayed on the PC screen. The signal could be analyzed with many standard protocols, to get more straightforward communication data. It helps a lot in testing and analyzing digital system(MCU/ARM/FPGA, etc.), developing and debugging several communication programs, or monitoring and recording some digital signals for a long time.

Features

Portable and lightweight
Max sampling rate: 100M@3channels, 50M@6channels, 32M@9channels, 16M@16channels
Large sampling depth and support compression
The built-in PWM generator
Compatible USB2.0/3.0 interface
Powerful software and easy to use
Support online upgrade automatically

Specification

Input channels number: 16
Max sampling rate: 100M
Measurement bandwidth: 20M
Min pulse width can be captured: 20ns
Max sampling depth: 10G/channel
Input voltage range: -50V ~ +50V
Input impedance: 220K, 12pF
Adjustable threshold voltage: -4V ~ +4V, step: 0.01V
PWM channels number: 2
PWM frequency range: 0.1 ~ 10MHz
