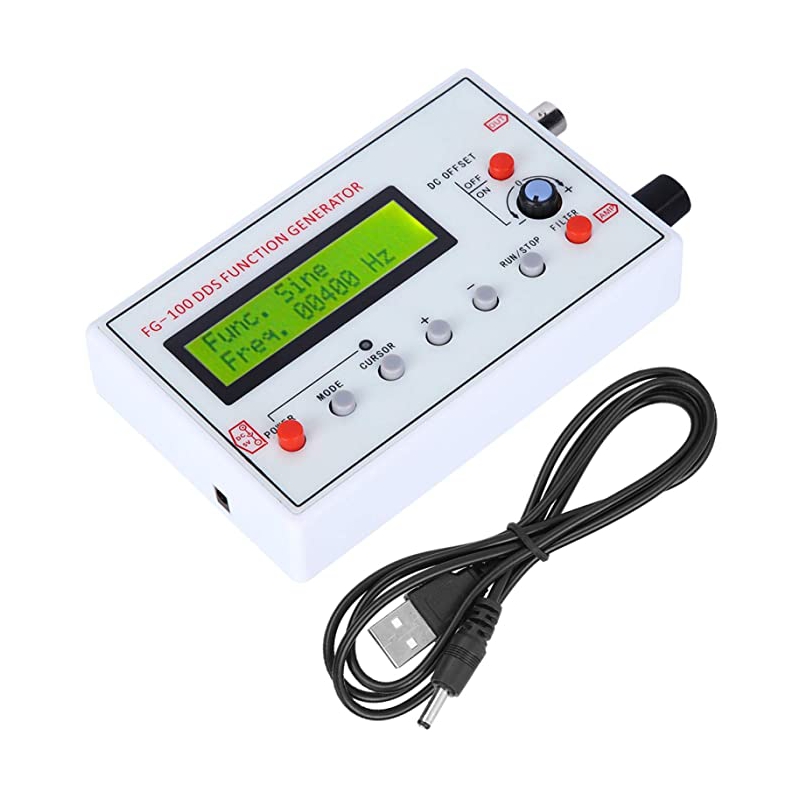

مولد سیگنال مدل FG-100 DDS Function Signal Generator یک ابزار پرکاربرد و دقیق برای تولید انواع سیگنال‌های الکتریکی با فرکانس و شکل موج قابل تنظیم است. این دستگاه از تکنولوژی DDS برای تولید سیگنال‌های پایدار و دقیق استفاده می‌کند و قادر است شکل‌موج‌های سینوسی، مربعی، مثلثی، دندانه‌اره‌ای معمولی (CW) و دندانه‌اره‌ای معکوس (CCW) را در بازه فرکانسی گسترده تولید کند. خروجی سینوسی از 1Hz تا 500kHz و سایر امواج تا 20kHz پشتیبانی می‌شود. از ویژگی‌های قابل توجه این دستگاه می‌توان به اندازه کوچک، رابط کاربری ساده، قابلیت تنظیم دامنه و آفست DC، و امکان فیلتر کردن سیگنال اشاره کرد. FG-100 هم با آداپتور DC و هم با باتری لیتیوم 3.7 ولتی تغذیه می‌شود که آن را به گزینه‌ای قابل حمل و مناسب برای استفاده در کارگاه‌ها، آزمایشگاه‌ها، و محیط‌های آموزشی تبدیل کرده است. همچنین دقت بالا و پایداری فرکانسی آن، این مولد سیگنال را برای کالیبراسیون زمان جاروب در اسیلوسکوپ‌ها نیز ایده‌آل می‌سازد.

مشخصات

• مدل کالا: FG-100 DDS Function Signal Generator
• تعداد کانال خروجی: 1
• نوع سیگنال خروجی: سینوسی، مربعی، مثلثی، دندانه‌اره‌ای معمولی (CW)، دندانه‌اره‌ای معکوس (CCW)
• رنج فرکانس موج سینوسی: 1Hz تا 500kHz
• رنج فرکانس سایر امواج: 1Hz تا 20kHz
• رزولوشن فرکانس: 1Hz
• اعوجاج موج سینوسی: کمتر از 1% زیر 1kHz، کمتر از 0.5% بالای 1kHz
• دامنه خروجی: حداکثر ±10Vpp
• آفست DC خروجی: حداکثر ±10V، با قابلیت فعال‌سازی یا غیرفعال‌سازی
• امپدانس خروجی: 50Ω
• فیلتر خروجی: قابل فعال‌سازی برای تطبیق بهتر با سیگنال‌های سینوسی و پالسی
• رابط کاربری: 8 کلید فشاری + 1 پتانسیومتر چندکاره
• نمایشگر: LCD مدل 1602، دوخطی با نور پس‌زمینه
• تغذیه ورودی: 3.5V تا 10V DC (توصیه‌شده: 5V با آداپتور یا 3.7V باتری لیتیوم)
• ابعاد دستگاه: 125 × 80 × 35 میلی‌متر

کاربردهای رایج

این مولد سیگنال ابزار مناسبی برای تست و اشکال‌زدایی مدارهای الکترونیکی، بررسی پاسخ فرکانسی تقویت‌کننده‌های صوتی، کالیبراسیون اسیلوسکوپ‌ها و شبیه‌سازی سیگنال در پروژه‌های تحقیقاتی یا آموزشی است. همچنین برای ساخت کیت‌های DIY، آموزش سیگنال در محیط‌های دانشگاهی و طراحی مدارات آنالوگ بسیار مفید و اقتصادی است.

• آزمایش و اشکال‌زدایی مدارهای الکترونیکی
• کالیبراسیون زمان جاروب اسیلوسکوپ
• شبیه‌سازی سیگنال‌های صوتی برای تقویت‌کننده‌ها
• آموزش مفاهیم سیگنال در کلاس‌های دانشگاهی
• بررسی پاسخ فرکانسی فیلترها و تقویت‌کننده‌ها
• تولید ورودی‌های تست برای مدارات اندازه‌گیری
• پروژه‌های DIY و کیت‌های آموزشی
• آزمایش عملکرد سیستم‌های کنترلی
• تولید نویز یا سیگنال متناوب برای تست سیستم‌ها
• تحقیقات آزمایشگاهی در حوزه مخابرات و الکترونیک

Description

A generator is an electronic device used to generate various types of signals such as sine waves, squares, triangles and sawtooth waves. It has one output channel and allows generating waves with frequencies ranging from 1 Hz to 500 kHz.

The generator offers adjustment of the signal amplitude and offset using a potentiometer, which allows for precise adjustment of the output signal to the user's needs. The device is equipped with an interface consisting of one potentiometer and 8 buttons, as well as a 1602 LCD display with backlight. The output impedance of the generator is 50 Ohm.

This type of devices are used in many fields, such as electronics, telecommunications, scientific research, or in testing various devices. It can be used to test electronic circuits, calibrate measuring instruments, and simulate various signals for research purposes.

Specification

• Channels: 1
• DDS frequency range: 1 Hz to 500 kHz
• DDS signals:
• sine wave (1 Hz to 500 kHz)
• square wave signal (1 Hz to 20 kHz)
• triangle signal (1 Hz to 20 kHz)
• sawtooth wave (1 Hz to 20 kHz)
• Interface: potentiometer and 8 buttons
• LCD display 1602, 2 lines with backlight
• Frequency adjustment
• Output impedance 50 Ohms
• Maximum output amplitude: ±10 Vpp
• Power supply: 3.5V to 10V
