ماژول سنسور حرکت مادون قرمز HC-SR501 - تشخیص حرکت بدن - PIR

3011007005
(4/28)

ماژولی برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط با زاویه 120 درجه

تعداد تخفیف واحد قیمت کالا با تخفیف
20 3% 46,851‎ تومان
50 4% 46,368‎ تومان
100 5% 45,885‎ تومان
483,000‎ ریال (با مالیات) 483,000‎ ریال (بدون مالیات)

معرفی

سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.

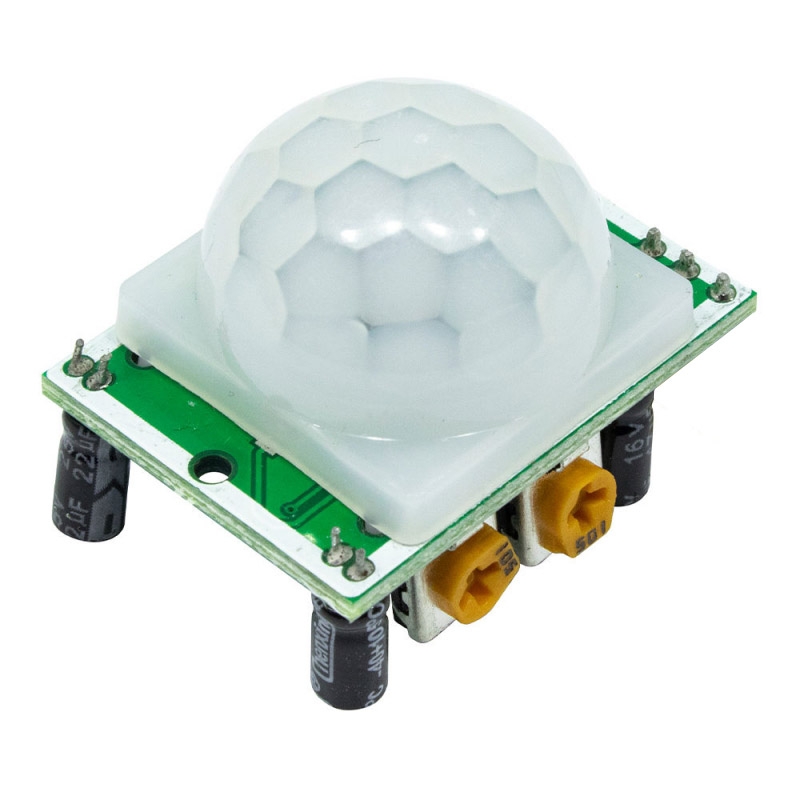

سنسور حرکت مادون قرمز پیروالکتریک HC-SR501 یک ماژول موثر، ارزان قیمت و قابل تنظیم برای تشخیص حرکت در محیط می باشد ، اندازه کوچک و طراحی فیزیکی این ماژول به شما این امکان را می دهد به راحتی از آن در پروژه خود استفاده نمایید.
خروجی این سنسور تشخیص حرکت می تواند مستقیما به یکی از پایه های میکروکنترل متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقداراین پین یک می گردد. دو پتانسیومتر موجود بر روی برد این امکان را به شما می دهد تا بتوانید حساسیت و زمان انتظار برای ایجاد تاخیر پس از تشخیص یک حرکت را تنظیم نمایید.

مشخصات

سنسور به همراه برد راه انداز
حساسیت و زمان انتظار قابل تنظیم
ولتاژ کاری: 5 تا 20 ولت دی سی
ولتاژ TTL خروجی : 0-3.3 ولت
مسافت تحت پوشش: 3 تا 7 متر قابل تنظیم
زاویه تشخیص: 120 درجه
زمان انتظار برای تشخیص حرکت بعدی: 0.3 تا 18 ثانیه قابل تنظیم

کاربردها

سیستم های امنیتی و ساخت دزدگیر
روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و ... به وصورت هوشمند و بر اساس تشخیص حرکت
کنترل و اتوماسیون صنعتی
سیستم ها هشدار
درب های اتوماتیک
نور پردازی هوشمند
... و

8 کالای مشابه
امتیاز شما
  • امیر حسین | 7 روز قبل

    من 10 تا از شما HC-SR501 خرید کردم ولی روی پایه ها مشخص نشده کدومشون vcc , gnd , out هست ؟ میشه لطفا کمک کنین ؟ خواهش میکنم دقیق بگین چون من 10 تا دارم و واقعا نمیتونم آزمون و خطا کنم . خواهش . اگر ممکنه سنسور رو اینطوری تصور کنین ک پشت pir به من ، یعنی خازن ها و ... روی چمش pir به جلو ، پتانسیومتر سمت بالا جامپر زرد رنگ سمت راست هست ودو تا پین بالا به هم اتصال کوتاه هستند با جامپر، و پین ها سمت پایین هست
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | 5 روز قبل

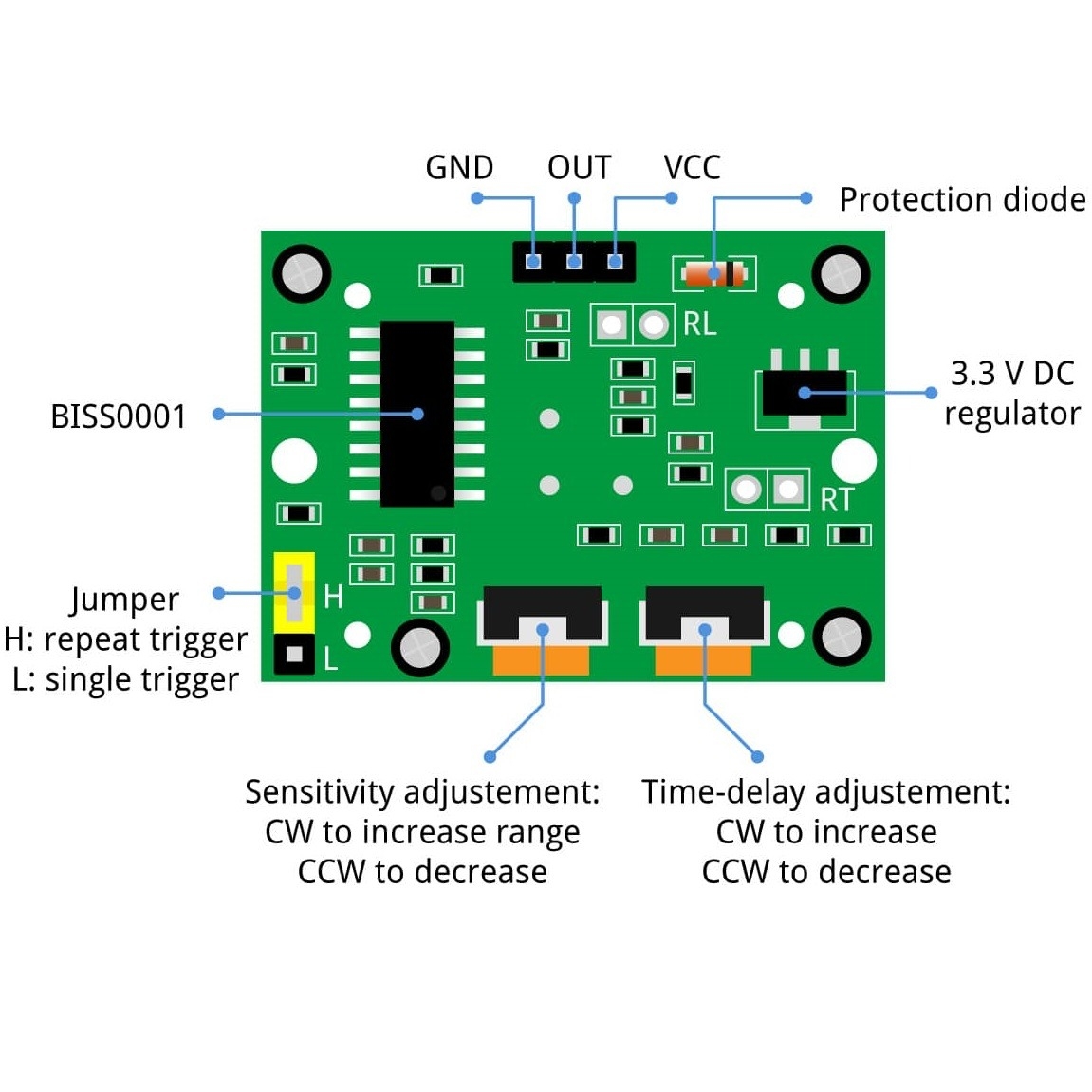

      سلام نمونه کامل pinout این ماژول در تصویر توضیحات مشخص می باشد .
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • مجتبی رافعی | 3ماه قبل
    سلام
    لطفا مدل SB612A موجود کنید
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
  • جعفر سروش پیرغیبی | 9ماه قبل

    سلام و خسته نباشید یه سوال آیا این ماژول رو میشه روی سیستم امنیتی ساختمان مثلاً z4 وصل کرد
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | 9ماه قبل

      برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • ایمان بختیاری نژاد | 11ماه قبل

    لطفا کاربرد دقیق جامپر را بفرمایید ممنون میشم
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | 11ماه قبل

      سلام


      برای انتخاب حالت تریگر تکی، جامپر سنسور PIR باید روی LOW تنظیم شود. در حالت تریگر تکی، وقتی حرکت تشخیص داده شود، خروجی HIGH می‌شود. پس از تأخیر معین حتی اگر جسم در حال حرکت باشد، خروجی LOW خواهد شد .


      برای انتخاب حالت تریگر تکراری، جامپر سنسور PIR باید روی HIGH تنظیم شود. در این حالت، خروجی با تشخیص حرکت HIGH می‌شود. خروجی سنسور PIR تا زمانی که جسم در حرکت نباشد، HIGH است .


      برای این منظور و بررسی دقیق تر می توانید گوگل کنید
      پاسخ | گزارش
      0 thumb_down
      1 thumb_up
      • علیرضا خان محمدی | 9ماه قبل
        H: مد كاری Hold/Repeat/Retriggering كه در آن خروجی سنسور تا زمانی‌كه سنسور حركت را آشكار كند، كماكان فعال نگه داشته خواهد شد.
        L: مد كاری No-Repeat/Non-Retriggering كه در آن به محض تشخيص حركت توسط سنسور، خروجی سنسور برای مدت زمان مشخصی كه توسط پتانسيومتر تایم تنظيم شده است، فعال نگه داشته خواهد شد.
        پاسخ | گزارش
        0 thumb_down
        1 thumb_up
  • ایمان بختیاری نژاد | 11ماه قبل

    آیا این مدل ماژول سنسور رو با برد کمکی رله دار ۱۲ ولت موجود میکنید؟؟!
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up

  • سلام


    برای انتخاب حالت تریگر تکی، جامپر سنسور PIR باید روی LOW تنظیم شود. در حالت تریگر تکی، وقتی حرکت تشخیص داده شود، خروجی HIGH می‌شود. پس از تأخیر معین حتی اگر جسم در حال حرکت باشد، خروجی LOW خواهد شد .


    برای انتخاب حالت تریگر تکراری، جامپر سنسور PIR باید روی HIGH تنظیم شود. در این حالت، خروجی با تشخیص حرکت HIGH می‌شود. خروجی سنسور PIR تا زمانی که جسم در حرکت نباشد، HIGH است .


    برای این منظور و بررسی دقیق تر می توانید گوگل کنید

  • لطفا کاربرد دقیق جامپر را بفرمایید ممنون میشم

  • سلام این ماژول نسبت یه نور خورشید حساسیت داره ?
ویرایش نظر
