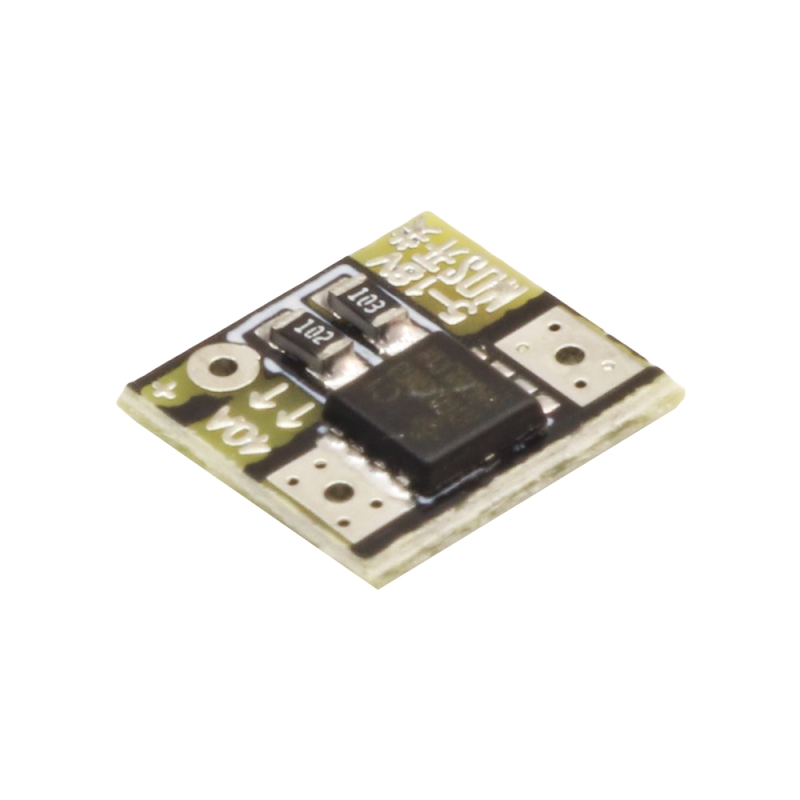

این ماژول ماسفت قدرت یک برد سوییچینگ کوچک، سریع و قابلاعتماد برای کنترل بارهای DC پرجریان است که بر پایه یک ماسفت قدرت N-channel طراحی شده است. ورودی کنترلی ماژول از طریق اعمال سیگنال PWM یا سطح منطقی دیجیتال به پایه گیت ماسفت انجام میشود و در نتیجه، بار متصل به خروجی با سرعت بالا و تلفات بسیار کم قطع و وصل میگردد.
بهدلیل مقاومت در حالت روشن بسیار پایین ماسفت، تلفات حرارتی کاهش یافته و راندمان سیستم افزایش پیدا میکند. این ویژگی بهخصوص در کاربردهای PWM اهمیت بالایی دارد. ماژول قادر است جریانهای لحظهای بالا تا 40 آمپر را تحمل کند، اما برای کارکرد پایدار و ایمن، جریان مداوم در بازه 10 تا 20 آمپر و با توجه به شرایط خنکسازی توصیه میشود.
ابعاد بسیار کوچک این برد باعث شده تا در پروژههایی با محدودیت فضا، جایگزین مناسبی برای رلههای مکانیکی باشد. عملکرد بیصدا، سرعت سوییچینگ بالا و طول عمر زیاد از مزایای اصلی این ماژول در کاربردهای صنعتی، خودرویی و DIY به شمار میرود.
مشخصات
- ولتاژ ورودی: 5 تا 18 ولت DC
- ولتاژ تحریک گیت: 3.3 تا 20 ولت DC
- جریان خروجی لحظهای: حداکثر 40 آمپر
- جریان خروجی مداوم توصیهشده: 10 تا 20 آمپر
- نوع ترانزیستور: ماسفت قدرت N-channel
- مدل ماسفت: HYG038N03LR1D
- نوع کنترل: PWM یا سیگنال دیجیتال
- ابعاد برد: حدود 8 × 7 میلیمتر
کاربردهای رایج
این ماژول برای کنترل بارهای DC پرمصرف در شرایطی که سرعت، دوام و ابعاد کوچک اهمیت دارد، انتخابی کاملاً کاربردی است و امکان سوییچینگ مطمئن را بدون پیچیدگی مدار فراهم میکند.
- سوییچینگ و کنترل سرعت موتورهای DC پرقدرت
- کنترل هیترها و بارهای مقاومتی DC
- درایو LEDهای توان بالا
- کنترل بار توسط آردوینو یا رزبریپای
- پروژههای خودرویی و باتریمحور
- جایگزین رله مکانیکی در مدارهای پرجریان
- کنترل توان به روش PWM
- سوییچ تغذیه ماژولهای پرمصرف
- پروژههای اتوماسیون صنعتی سبک
- سیستمهای هوشمند مدیریت انرژی
This power MOSFET module is a compact and efficient DC switching solution designed to control high-current loads using either a PWM signal or a digital logic level. The module operates as a fast electronic switch by driving the gate of an N-channel power MOSFET, allowing reliable and low-loss control of DC loads.
Thanks to its very low on-state resistance, the MOSFET minimizes conduction losses and heat generation, which is especially important in PWM-based applications. The module can handle peak currents of up to 40 A for short durations, while a continuous operating current of 10 A to 20 A is recommended depending on thermal conditions and cooling.
Its extremely small size makes this module ideal for space-constrained designs where high switching power is required. Compared to mechanical relays, it offers silent operation, faster switching speed, and longer service life, making it suitable for industrial, automotive, and DIY electronic projects.
Specifications
- Input voltage: 5 to 18 V DC
- Gate drive voltage: 3.3 to 20 V DC
- Peak output current: up to 40 A
- Recommended continuous current: 10 to 20 A
- Transistor type: N-channel power MOSFET
- MOSFET model: HYG038N03LR1D
- Control method: PWM signal or digital logic level
- Board dimensions: approximately 8 × 7 mm
Common Applications
This module is ideal for switching and controlling high-power DC loads where compact size, fast response, and reliability are essential.
- High-power DC motor switching and speed control
- Control of DC heaters and resistive loads
- Driving high-power LED lighting systems
- Power control with Arduino or Raspberry Pi
- Automotive and battery-powered projects
- Solid-state replacement for mechanical relays
- PWM-based power regulation
- Switching high-current modules
- Lightweight industrial automation
- Smart DC power control systems
