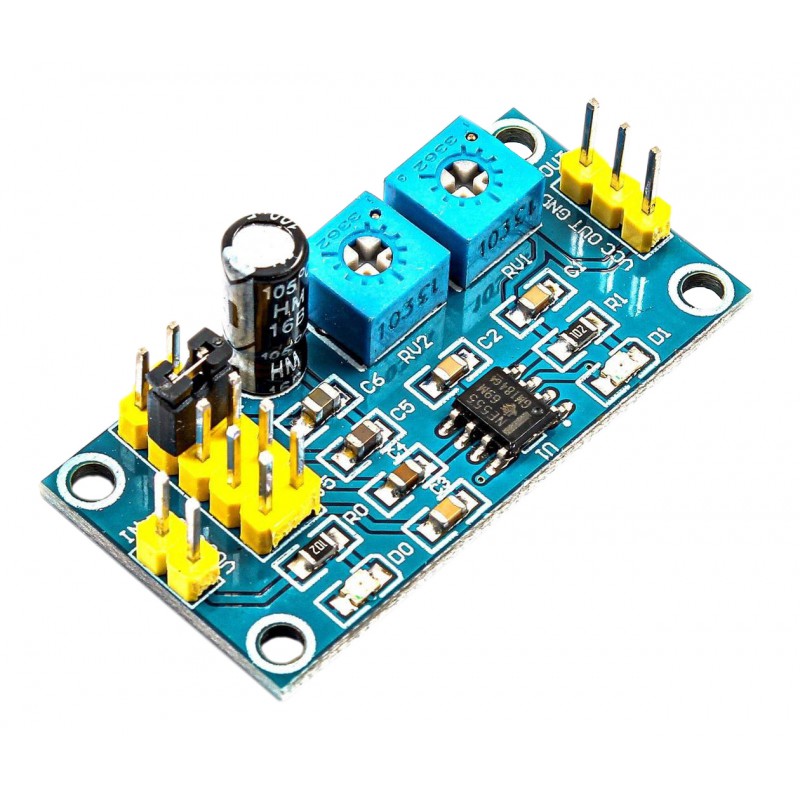

یک مولد پالس با آی سی NE555 و توانایی تنظیم دوره کاری (Duty Cycle) و تولید امواج مربعی با فرکانس‌های مختلف تا 180 کیلوهرتز.

مشخصات :

اندازه: 20x40 میلی‌متر
کاربرد: تولید موج مربعی یا مستطیلی در فرکانس‌های مختلف

پارامتر ها :

تغذیه ورودی: ولتاژ DC بین 5 تا 12 ولت
فرکانس خروجی: دارای 5 باند فرکانسی:
J1: از 0.6 هرتز تا 25 هرتز
J2: از 7 هرتز تا 300 هرتز
J3: از 50 هرتز تا 2.5 کیلوهرتز
J4: از 350 هرتز تا 6.6 کیلوهرتز
J5: از 6.7 کیلوهرتز تا 180 کیلوهرتز
تنظیم دوره کاری (Duty Cycle): قابل تنظیم بین 0.4 تا 0.99
نمایشگر LED: سرعت چشمک‌زدن LED تغییر فرکانس خروجی را نشان می‌دهد.
جریان ورودی: بیشتر از 100 میلی‌آمپر
ولتاژ خروجی: 4.2 تا 11.4 ولت (بسته به ولتاژ ورودی)

اتصالات :

ورودی: VCC، GND
خروجی: VCC، OUT، GND

Description
Size: 20mm * 40mm
function: square wave or rectangular waves of different frequencies;

parameter index
(1) Power supply: Input voltage: 5V-12VDC. 5V supply output current is about 10MA; when 12V power supply, output current is about 30MA;
(2) Frequency: 5 bands (Found)
    J1 file: 0.6Hz ~ 25Hz
    J2 profile: 7Hz ~ 300Hz
    J3 file: 50Hz ~ 2.5kHz
    J4 block: 350kHz ~ 6.6kHz
    J5 block: 6.7kHz ~ 180kHz
Adjustable duty cycle range: 0.4-0.99
(3) LED output indication, the low level LED lights, LED off high, led flashing speed indicates the output frequency variation; except jump cap choice of different frequency bands outside, RV1 can adjust the frequency adjustment, regulation led flashes can be seen as adjust the frequency change corresponding to the change;
(4) Input Current: ≥100MA
(5) Output voltage: 4.2V - 11.4V peak (with supply voltage variation).
(6) The output frequency is calculated: Period T = 0.7 (Ra + 2Rb) C Ra, Rb is 0-10K adjustable;
(7) Input: VCC GND Output: VCC OUT GND here input voltage and output consistent with the purpose of user-friendly, you can follow-up power supply. OUT is the output signal frequency.
