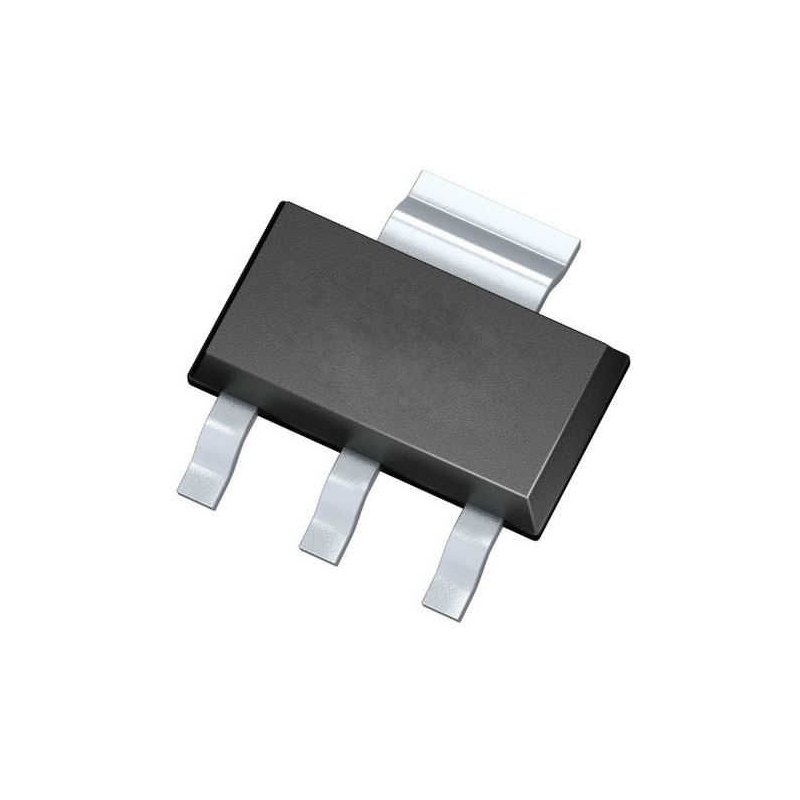

رگولاتور AMS1117-ADJ یک رگولاتور ولتاژ خطی از نوع قابل تنظیم (Adjustable) است که امکان تعیین ولتاژ خروجی بین 1.25 تا حدود 12 ولت را با استفاده از دو مقاومت خارجی فراهم می‌سازد. این قطعه از ساختار LDO (Low Dropout Regulator) بهره می‌برد و می‌تواند با افت ولتاژ کم، خروجی پایداری ارائه دهد. AMS1117-ADJ در پکیج SOT-223 تولید شده و برای کاربردهای سطح‌بالا و فشرده مناسب است. این قطعه برای طراحانی که نیاز به انعطاف در تعیین ولتاژ خروجی دارند بسیار کاربردی است، به‌خصوص در پروژه‌هایی که نیاز به تنظیم دقیق ولتاژ یا تست سطوح مختلف تغذیه دارند. از جمله ویژگی‌های کلیدی آن می‌توان به حفاظت داخلی در برابر افزایش دما و جریان بیش‌ازحد اشاره کرد. به‌واسطه‌ی طراحی ساده، عملکرد پایدار و قابلیت تنظیم، این رگولاتور انتخاب مناسبی برای طیف گسترده‌ای از پروژه‌ها به‌شمار می‌رود.

مشخصات

• ولتاژ ورودی: حداکثر 15 ولت
• ولتاژ خروجی: قابل تنظیم از 1.25 تا 12 ولت
• حداکثر جریان خروجی: 1 آمپر
• نوع رگولاتور: خطی قابل تنظیم (Adjustable LDO)
• ولتاژ Dropout: حدود 1.1 ولت در جریان 800 میلی‌آمپر
• نوع پکیج: SOT-223
• توان تلفاتی: تا 1.25 وات (با هیت‌سینک یا PCB مناسب)
• پین Adjust: برای تنظیم ولتاژ خروجی با شبکه مقاومت خارجی
• محافظت داخلی: در برابر اضافه‌جریان و افزایش دما

کاربردهای رایج

این رگولاتور انتخابی ایده‌آل برای مواردی است که نیاز به ولتاژ خروجی متغیر، تست شرایط مختلف یا تغذیه اجزای متنوع با ولتاژهای متفاوت وجود دارد.

• منابع تغذیه قابل تنظیم برای آزمایشگاه‌ها
• بردهای توسعه چندمنظوره
• تغذیه انواع آی‌سی‌ها با ولتاژهای خاص
• تست سطح ولتاژ در طراحی مدار
• پروژه‌های تحقیقاتی و آموزشی با نیاز متغیر
• تجهیزات ابزار دقیق با تغذیه متغیر
• ماژول‌های آنالوگ با ولتاژ خاص
• مدارات تقویت‌کننده صوتی قابل تنظیم
• تجهیزات مخابراتی با ولتاژ سفارشی
• مبدل‌های ولتاژ سفارشی در سیستم‌های جاسازی‌شده

Specification

• Three Terminal Adjustable or Fixed Voltages*
• High Efficiency Linear Regulators
1.2V, 1.5V, 1.8V, 2.5V, 2.85V, 3.3V and 5.0V
•Post Regulators for Switching Supplies
• Output Current of 1A
• Operates Down to 1V Dropout
• Battery Chargers
• Line Regulation: 0.2% Max.
• Active SCSI Terminators
• Load Regulation: 0.4% Max.
• Power Management for Notebook
• SOT-223, TO-252 and SO-8 package available
• Battery Powered Instrumentation
GENERAL DESCRIPTION
The AMS1117 series of adjustable and fixed voltage regulators are designed to provide 1A output current and to operate down to 1V input-to-output differential. The dropout voltage of the device is guaranteed maximum 1.3V at maximum output current, decreasing at lower load currents.
On-chip trimming adjusts the reference voltage to 1%. Current limit is also trimmed, minimizing the stress under overload conditions on both the regulator and power source circuitry.
The AMS1117 devices are pin compatible with other three-
