رگولاتور AMS1117-1.8 یک تنظیم‌کننده ولتاژ خطی با خروجی ثابت 1.8 ولت و جریان خروجی تا 1 آمپر است که برای تغذیه قطعات دیجیتال و منطقی با ولتاژ پایین طراحی شده است. این رگولاتور از نوع LDO بوده و به دلیل افت ولتاژ پایین، عملکرد مناسبی در شرایطی که اختلاف ولتاژ ورودی و خروجی کم است دارد. AMS1117-1.8 در پکیج SOT-223 عرضه می‌شود که مناسب مونتاژ سطحی بوده و دفع حرارت مؤثری دارد. ویژگی‌هایی مانند حفاظت داخلی در برابر افزایش دما و اضافه‌جریان، این رگولاتور را به گزینه‌ای قابل‌اعتماد در طراحی منابع تغذیه مبدل، مدارهای IoT و تجهیزات پرتابل تبدیل کرده است. با ولتاژ خروجی 1.8 ولت، این قطعه سازگار با بسیاری از پردازنده‌ها، حافظه‌ها و ماژول‌های مخابراتی مدرن است که به تغذیه دقیق نیاز دارند.

مشخصات

• ولتاژ ورودی: حداقل 3 ولت (با درنظر گرفتن Dropout)
• ولتاژ خروجی: 1.8 ولت ثابت
• حداکثر جریان خروجی: 1 آمپر
• نوع رگولاتور: خطی (LDO)
• ولتاژ Dropout: حدود 1.1 ولت در جریان 800 میلی‌آمپر

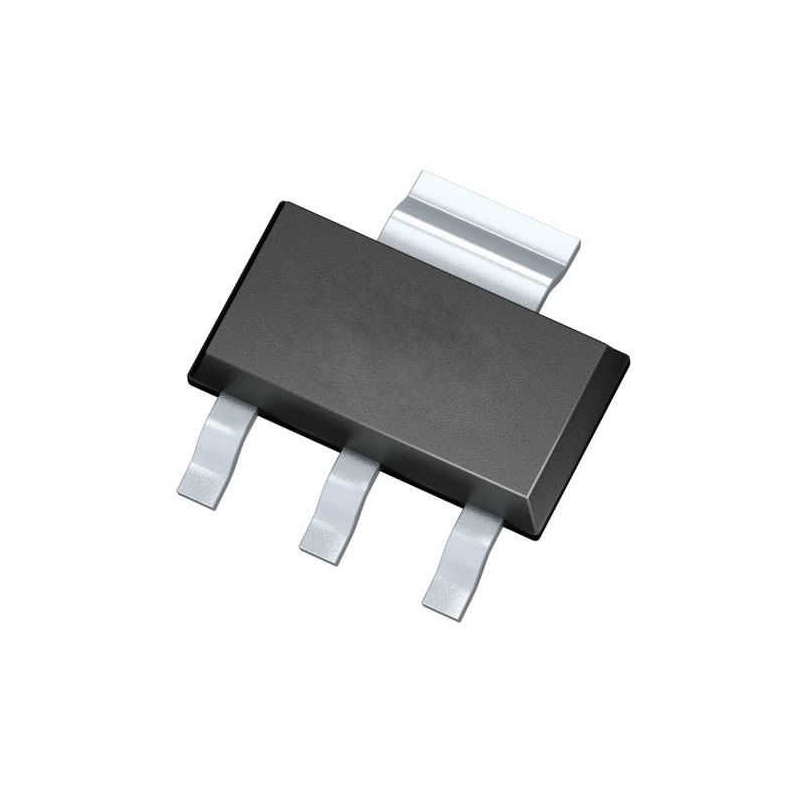

• نوع پکیج: SOT-223
• توان تلفاتی: تا 1.25 وات (با هیت‌سینک مناسب)
• محافظت داخلی: در برابر جریان بیش‌ازحد و افزایش دما

کاربردهای رایج

این رگولاتور برای تأمین تغذیه مدارهای منطقی مدرن، پردازنده‌های کم‌مصرف، حافظه‌های SDRAM و سنسورهای صنعتی مناسب است و در پروژه‌های پرتابل و ارتباطی کاربرد گسترده دارد.

• تغذیه چیپ‌های منطقی با سطح 1.8 ولت
• تغذیه حافظه‌های RAM و FLASH
• ماژول‌های وایرلس با ولتاژ پایین
• پردازنده‌های ARM یا DSP
• ماژول‌های بلوتوث یا Zigbee
• بردهای توسعه با نیاز به ولتاژ 1.8 ولت
• مدارهای قابل‌حمل و باتری‌محور
• ابزارهای دقیق آزمایشگاهی
• سیستم‌های مخابراتی حساس
• پروژه‌های تحقیقاتی و آموزشی کم‌مصرف

Specification

• Three Terminal Adjustable or Fixed Voltages*
• High Efficiency Linear Regulators
1.2V, 1.5V, 1.8V, 2.5V, 2.85V, 3.3V and 5.0V
•Post Regulators for Switching Supplies
• Output Current of 1A
• 5V to 3.3V Linear Regulator
• Operates Down to 1V Dropout
• Battery Chargers
• Line Regulation: 0.2% Max.
• Active SCSI Terminators
• Load Regulation: 0.4% Max.
• Power Management for Notebook
• SOT-223, TO-252 and SO-8 package available
• Battery Powered Instrumentation
GENERAL DESCRIPTION
The AMS1117 series of adjustable and fixed voltage regulators are designed to provide 1A output current and to operate down to 1V input-to-output differential. The dropout voltage of the device is guaranteed maximum 1.3V at maximum output current, decreasing at lower load currents.
On-chip trimming adjusts the reference voltage to 1%. Current limit is also trimmed, minimizing the stress under overload conditions on both the regulator and power source circuitry.
The AMS1117 devices are pin compatible with other three
