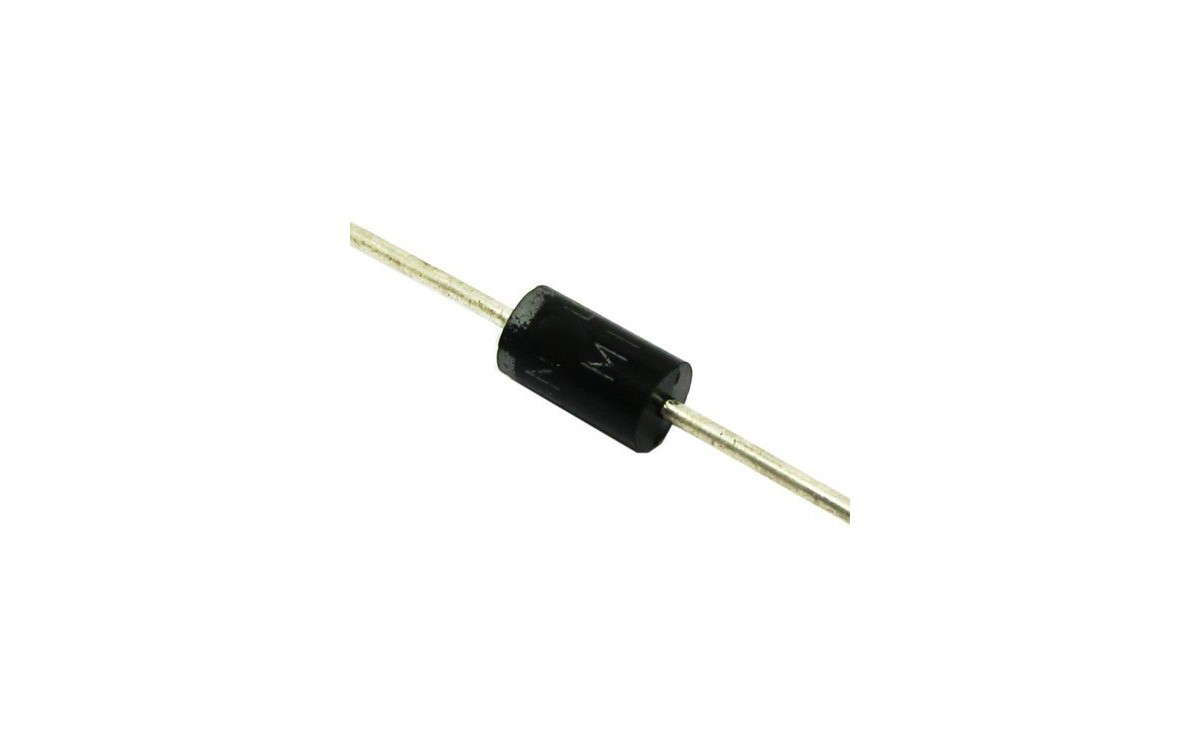

دیود UF4007 از خانواده دیودهای سریع بازیابی ساخت شرکت Vishay است که با ولتاژ معکوس تا ۱۰۰۰ ولت و جریان مستقیم ۱ آمپر طراحی شده و مناسب برای مدارهای قدرت با فرکانس بالا، یکسوسازی در منابع تغذیه سوئیچینگ، اینورترها و مدارات فری‌ویلینگ می‌باشد. این دیود از فناوری پیوند شیشه‌ای استفاده می‌کند که مقاومت بالا در برابر ولتاژ، سرعت بازیابی معکوس بسیار پایین (حداکثر ۷۵ نانوثانیه) و افت ولتاژ مستقیم نسبتاً پایین (حداکثر ۱.۷ ولت) را فراهم می‌کند. ساختار محوری DO‑41 به‌کاررفته در این دیود موجب نصب آسان در مدارهای دیپ (DIP) شده و سازگاری بالایی با فرایند لحیم‌کاری دارد. همچنین قابلیت تحمل جریان هجومی تا ۳۰ آمپر در پالس‌های کوتاه‌مدت این دیود را برای شرایط ناگهانی بسیار مقاوم کرده است.
مشخصات
- ولتاژ کاری معکوس (VRRM): 1000 V
- حداکثر ولتاژ RMS: 700 V
- حداکثر ولتاژ بلوکه DC: 1000 V
- جریان متوسط مستقیم (IF(AV)): 1.0 A
- جریان هجومی لحظه‌ای (IFSM): 30 A
- زمان بازیابی معکوس (trr): حداکثر 75 ns
- حداکثر ولتاژ مستقیم در جریان 1 آمپر (VF): حداکثر 1.7 V
- جریان نشت معکوس در 25 درجه (IR): حداکثر 10 μA
- ظرفیت پیوندی: 17 pF
- محدوده دمای کاری: -55°C تا +150°C
- مقاومت حرارتی پیوند به محیط (RθJA): حدود 60 °C/W
- ابعاد بدنه: قطر بدنه بین 2.0 تا 2.7 میلی‌متر، طول بدنه بین 4.1 تا 5.2 میلی‌متر، طول پایه‌ها حداقل 25.4 میلی‌متر از هر سمت
کاربردهای رایج
دیود UF4007 به دلیل مشخصات سریع و ولتاژ بالا، انتخابی ایده‌آل برای مدارهایی است که نیاز به یکسوسازی فرکانس بالا، محافظت از ترانزیستورها در برابر ولتاژ برگشتی و جلوگیری از ایجاد نویز در سوئیچینگ دارند. این دیود در تجهیزات مصرفی، منابع تغذیه سوئیچینگ، اینورترها، مدارات UPS، شارژرها و مدارات کنترل موتور بسیار مورد استفاده قرار می‌گیرد.
- یکسوسازی در منابع تغذیه سوئیچینگ
- مدارات فری‌ویلینگ در درایورهای موتور
- مدارات اینورتر AC به DC
- محافظت ولتاژ معکوس در مدارات الکترونیکی
- مدارات UPS و پشتیبان تغذیه
- مبدل‌های DC-DC و DC-AC
- مدارات حذف نوسان رله و کنتاکتور
- یکنواخت‌سازی سیگنال در مدارات دیجیتال
- کاربردهای مخابراتی و صنعتی با سرعت بالا
- فیلترهای حفاظتی در ورودی تغذیه
-
