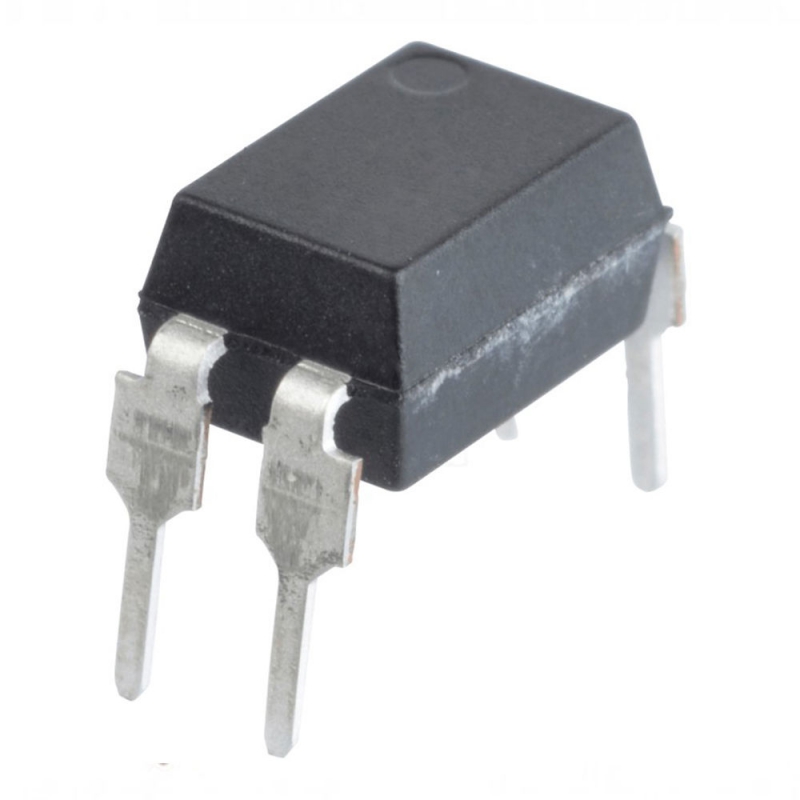

تراشه PS2501-1 یک اپتوکوپلر با ایزولاسیون بالا است که در پکیج DIP چهارپایه عرضه می‌شود. این قطعه شامل یک دیود نوری گالیم آرسناید (GaAs) در ورودی و یک ترانزیستور NPN سیلیکونی در خروجی است که با انتقال نوری سیگنال، بین ورودی و خروجی ایزولاسیون الکتریکی تا 5000Vrms ایجاد می‌کند. از ویژگی‌های برجسته این قطعه می‌توان به توان تحمل ولتاژ بالا، سرعت کلیدزنی مناسب (زمان صعود 3μs و زمان نزول 5μs)، جریان کلکتور بالا تا 50mA، و قابلیت استفاده در محیط‌های صنعتی اشاره کرد. این اپتوکوپلر به‌ویژه در منابع تغذیه سوئیچینگ، کنترل صنعتی، خطوط تلفن و تجهیزات ارتباطی مورد استفاده قرار می‌گیرد.

مشخصات

• نوع قطعه: اپتوکوپلر ترانزیستوری
• مدل: PS2501-1
• پکیج: DIP-4
• ولتاژ معکوس دیود: 6V
• جریان مستقیم دیود : 80mA
• جریان پیک دیود: 1A (برای 100μs)
• توان تلفاتی دیود: 150mW
• ولتاژ کلکتور-امیتر: 80V
• جریان کلکتور: حداکثر 50mA
• توان تلفاتی ترانزیستور: 150mW
• نسبت انتقال جریان (CTR): بین 80% تا 600% (در جریان IF = 5mA)
• ولتاژ اشباع کلکتور-امیتر: حداکثر 0.3V در IF = 10mA و IC = 2mA
• مقاومت ایزولاسیون: ≥10¹¹Ω
• ظرفیت ایزولاسیون: 0.5pF
• زمان صعود: 3μs
• زمان نزول: 5μs
• ولتاژ ایزولاسیون: 5000Vrms (به‌مدت 1 دقیقه)
• دمای کاری: 55- تا 100+ درجه سانتی‌گراد
• دمای نگهداری: 55- تا 150+ درجه سانتی‌گراد

کاربردهای رایج

اپتوکوپلر PS2501 به‌دلیل طراحی ایمن و عملکرد پایدار، در انواع تجهیزات الکترونیکی و صنعتی برای انتقال سیگنال بدون اتصال مستقیم الکتریکی استفاده می‌شود. این قطعه یکی از انتخاب‌های رایج در سیستم‌های کنترل، ایزولاسیون داده، و محافظت مدار محسوب می‌شود.

• ایزولاسیون سیگنال در منابع تغذیه سوئیچینگ
• ایزولاسیون ورودی در میکروکنترلرها و مدارهای دیجیتال
• محافظت از ورودی‌های ADC یا UART
• ایزولاسیون گالواینیک در خطوط ارتباطی RS232 و RS485
• کاربرد در خطوط تلفن و فکس
• مدارهای فرمان صنعتی
• ایزولاسیون سیگنال در تجهیزات پزشکی
• کنترل درایورهای تریاک و ماسفت
• تجهیزات اتوماسیون صنعتی و PLC
• ایزولاسیون در تجهیزات اندازه‌گیری دقیق

Specification

P/N: PS2501 / R2501
Product Category: Transistor Output Optocouplers
RoHS: RoHS Compliant Details
Package / Case: DIP-4
Output Type: NPN Phototransistor
Number of Channels:1 Channel
If - Forward Current: 80 mA
Maximum Collector Emitter Voltage: 80 V
Maximum Collector Current: 50 mA
Isolation Voltage: 5000 Vrms
Maximum Collector Emitter Saturation Voltage: 0.3 V
Vf - Forward Voltage: 1.4 V
Vr - Reverse Voltage: 6 V
Pd - Power Dissipation: 150 mW
Maximum Operating Temperature: + 100 C
Minimum Operating Temperature: - 55 C
Packaging: Tube
Current Transfer Ratio: 300 %
Fall Time: 5 us
Mounting Style:Through Hole
Rise Time: 3 us
