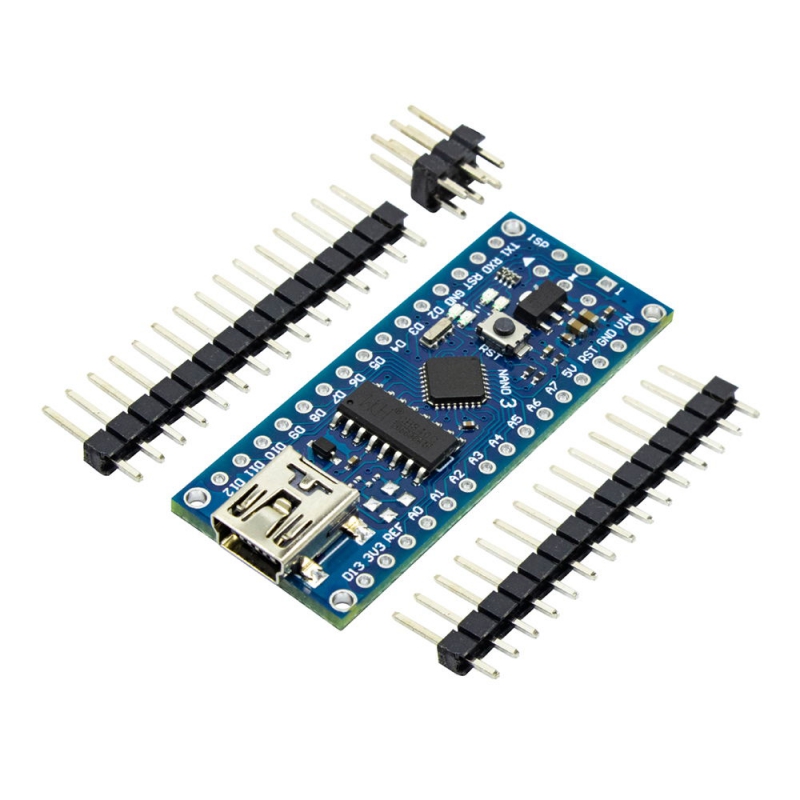

برد آردوینو نانو Arduino Nano CH340 با تراشه ATMEGA168

3400001052

برد Arduino Nano مدل CH340 با میکروکنترلر ATmega168 دارای 14 پین دیجیتال و 8 پین آنالوگ

2,430,000‎ ریال (با مالیات) 2,430,000‎ ریال (بدون مالیات)

برد Arduino Nano CH340 با میکروکنترلر ATmega168 یک مینی برد توسعه  قدرتمند از خانواده آردوینو است که برای پروژه‌هایی با فضای محدود یا نیاز به مصرف انرژی پایین طراحی شده است. این برد در اصل نسخه کوچک‌تر Arduino Uno محسوب می‌شود اما با قابلیت‌های مشابه، بدون نیاز به کابل‌های بزرگ یا شیلدهای اضافی، امکان توسعه سریع پروژه‌ها را فراهم می‌کند.

قلب پردازشی این برد، میکروکنترلر ATmega168 شرکت Atmel (اکنون Microchip) است که با وجود ظرفیت حافظه‌ی کمتر نسبت به ATmega328، همچنان عملکرد مناسبی برای پروژه‌های سبک تا متوسط دارد. این میکروکنترلر دارای 16 کیلوبایت حافظه فلش، 1 کیلوبایت SRAM و 512 بایت EEPROM است. سرعت پردازش 16 مگاهرتز آن برای کنترل سنسورها، موتورها، ارتباطات سریال و سایر وظایف روزمره بسیار مناسب است.

یکی از مزایای اصلی این نسخه، استفاده از تراشه مبدل CH340 برای ارتباط USB به سریال است که جایگزین ارزان‌قیمت‌تری برای تراشه FT232 یا ATmega16U2 به‌شمار می‌رود. این تراشه نیاز به نصب درایور دارد ولی باعث کاهش چشم‌گیر هزینه نهایی برد می‌شود.

ابعاد کوچک، قابلیت نصب مستقیم روی بردبرد، پشتیبانی کامل از Arduino IDE و اکوسیستم غنی کتابخانه‌ها و نمونه‌کدها باعث شده تا این مدل یکی از محبوب‌ترین گزینه‌ها برای دانشجویان، سازندگان (Makers) و طراحان مدار در سراسر جهان باشد.

برد Arduino Nano CH340 با ATmega168 به‌خصوص در پروژه‌هایی که به پردازنده سبک، قیمت پایین، ابعاد کوچک و مصرف انرژی کم نیاز دارند بسیار کاربردی است، مانند گجت‌های پوشیدنی، ابزارهای خانگی، ربات‌های کوچک، پروژه‌های اینترنت اشیا (IoT) و سیستم‌های اندازه‌گیری ساده.


مشخصات

برد Arduino Nano با میکروکنترلر ATmega168 یک برد کوچک و قدرتمند است که با وجود اندازه فشرده، امکانات متنوعی را در اختیار کاربر قرار می‌دهد. این برد با فرکانس کاری 16 مگاهرتز، 14 پین دیجیتال (که 6 تای آن قابلیت PWM دارند) و 8 ورودی آنالوگ، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی سبک و نیمه‌حرفه‌ای است. حافظه‌ی فلش 16 کیلوبایتی، SRAM یک کیلوبایتی و EEPROM با ظرفیت 512 بایت، امکان ذخیره‌سازی برنامه‌ها و داده‌های لازم را فراهم می‌کند. وجود مبدل CH340 نیز ارتباط آسان با کامپیوتر را از طریق درگاه USB فراهم می‌سازد، اگرچه نصب درایور آن در سیستم‌عامل ویندوز ضروری است. برد با ولتاژ 5 ولت کار می‌کند و قابلیت تغذیه با ولتاژ ورودی بین 7 تا 12 ولت را دارد.

  • میکروکنترلر: ATmega168
  • استفاده از آی سی CH340
  • ولتاژ کاری (سطح منطقی): 5 ولت DC
  • ولتاژ ورودی (توصیه شده): 7-12 ولت DC
  • ولتاژ خروجی : در 5 ولت 800 میلی آمپر و در 3.3 ولت 180 میلی آمپر
  • پین ورودی/خروجی دیجیتال: 14 عدد
  • پین PWM ورودی /خروجی : 6 پین
  • پین ورودی آنالوگ: 8 پین
  • حافظه فلش: 16 کیلوبایت (ATmega168) که 2 کیلوبایت آن توسط بوت لودر استفاده می شود
  • SRAM:  در (ATmega168) مقدار 1 کیلوبایت
  • EEPROM: در(ATmega168) مقدار 512 بایت
  • سرعت ساعت: 16 مگاهرتز
  • ابعاد: :44x19 میلی متر


کاربردهای رایج

برد Arduino Nano با تراشه ATmega168 به دلیل ابعاد کوچک، مصرف انرژی پایین و قیمت اقتصادی، گزینه‌ای بسیار مناسب برای پروژه‌هایی است که در آن‌ها فضای فیزیکی محدود و نیاز به مدارهای جمع‌وجور وجود دارد. این برد در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد، از جمله پروژه‌های آموزشی برای یادگیری الکترونیک و برنامه‌نویسی، ربات‌های کوچک، سیستم‌های اتوماسیون خانگی، دستگاه‌های اندازه‌گیری ساده، کنترل نور یا موتور، و همچنین پروژه‌های اینترنت اشیاء (IoT) که نیازمند میکروکنترلر سبک با قابلیت‌های ورودی/خروجی متنوع هستند. امکان نصب مستقیم روی بردبرد و پشتیبانی از Arduino IDE نیز باعث شده تا توسعه و آزمایش پروژه‌ها با این برد سریع و بدون دردسر انجام شود.

  • پروژه‌های پرتابل و کوچک
  • ربات‌های سبک و ماژولار
  • سیستم‌های اندازه‌گیری و سنجش
  • دستگاه‌های کنترل نور یا موتور
  • پروژه‌های آموزشی مبتدی تا متوسط


مزایا Arduino Nano CH340

برد Arduino Nano CH340 با میکروکنترلر ATmega168 مزایای متعددی دارد که آن را به انتخابی محبوب برای پروژه‌های الکترونیکی تبدیل کرده است. اندازه کوچک و طراحی مناسب برای نصب مستقیم روی بردبرد، این امکان را فراهم می‌کند که بدون نیاز به سیم‌کشی اضافه یا فضاگیری زیاد، به‌راحتی در مدار قرار گیرد. قیمت پایین‌تر آن به‌واسطه استفاده از تراشه CH340، باعث شده تا گزینه‌ای مقرون‌به‌صرفه برای دانش‌آموزان، دانشجویان و طراحان اولیه پروژه‌ها باشد. همچنین با پشتیبانی کامل از Arduino IDE، به همراه قابلیت‌های کامل ورودی/خروجی، امکان پیاده‌سازی طیف وسیعی از ایده‌ها و نمونه‌سازی سریع فراهم شده است.

  • ابعاد کوچک و مناسب برای فضاهای محدود
  • قابلیت نصب مستقیم روی بردبرد بدون نیاز به سیم‌کشی اضافی
  • مصرف انرژی پایین، مناسب برای پروژه‌های پرتابل
  • قیمت اقتصادی نسبت به مدل‌های مشابه با ATmega328
  • پشتیبانی کامل از Arduino IDE و اکوسیستم گسترده کتابخانه‌ها
  • دارای پین‌های دیجیتال، PWM، آنالوگ و سریال در قالب جمع‌وجور
  • استفاده از مبدل CH340 برای کاهش هزینه نهایی
  • مناسب برای پروژه‌های آموزشی، تست سریع، و نمونه‌سازی اولیه
  • سازگاری با اکثر ماژول‌ها و سنسورهای استاندارد آردوینو
  • راه‌اندازی سریع بدون نیاز به سخت‌افزار جانبی پیچیده


شیلدهای آردوینو چیستند و چه کاربردی دارند؟

شیلدهای آردوینو (Arduino Shields) بردهای جانبی آماده‌ای هستند که برای گسترش قابلیت‌های برد آردوینو طراحی شده‌اند. این شیلدها مستقیماً روی بردهایی مانند Arduino Uno، Mega یا Leonardo نصب می‌شوند و بدون نیاز به سیم‌کشی پیچیده، امکانات جدیدی به برد اصلی اضافه می‌کنند.بسیاری از شیلدها قابل اتصال روی هم هستند (Stackable) و می‌توان چندین قابلیت را به‌صورت هم‌زمان به پروژه اضافه کرد، البته به شرط هماهنگی پین‌ها.

 انواع پرکاربرد شیلدهای آردوینو

  • Ethernet Shield : افزودن قابلیت شبکه و اتصال به اینترنت از طریق کابل LAN - (مشاهده و خرید )
  • WiFi Shield: اتصال بی‌سیم به اینترنت - ( مشاهده و خرید )
  • Motor Driver Shield: کنترل موتورهای DC، استپ‌موتور و سروو - ( مشاهده و خرید
  • LCD & Touch Screen Shield: نمایش اطلاعات روی نمایشگر و کنترل لمسی - ( مشاهده و خرید
  • Relay Shield: کنترل تجهیزات ولتاژ بالا مانند لامپ یا پمپ - ( مشاهده و خرید
  • GPS Shield: دریافت اطلاعات موقعیت‌یابی (طول و عرض جغرافیایی) - ( مشاهده و خرید
  • Sensor Shield: اتصال آسان چند سنسور به برد آردوینو با پورت‌های آماده - ( مشاهده و خرید
  • Data Logging Shield: ذخیره‌سازی داده‌ها روی کارت حافظه SD (مثلاً ثبت دمای محیط) - ( مشاهده و خرید

Introduction

NEW version - Nano V3 constructed on the ATmega168 minicontroller (16MHz) has the small size and can be used together with model boards for solderless wiring (breadboard). It has similar structure with Arduino Diecimila/Duemilanove, but different size. To reduce the size, components are mounted on both sides of the PCB.The board uses a chip CH340G as converter UART-USB. Chip CH340G - is a budget solution. With an operation frequency in 12Mhz, yields stable result of a data interchange (for correct installation of drivers on the computer follow the instruction).Nano V3, can be powered via miniUSB-port (up to 500mA). External power supply 6-12V unregulated to output VIN, or 5V external power source to a regulate output of 5V. The power supply is automatically selected with the maximum voltage value.

Specification

Microcontroller : ATmega168
Using IC CH340
Output voltage 5V/800mA, 3.3V/180mA (Only in NEW version)
Input Voltage (recommended): 6-12 V
Digital I/O Pins: 14 (of which 6 provide PWM output)
Analog Input Pins: 8
Flash Memory: 16 KB (ATmega168)  which 2 KB used by bootloader
SRAM: 1 KB (ATmega168)
EEPROM: 512 bytes (ATmega168)
Clock Speed: 16 MHz
Dimensions: 44 x 19 mm
