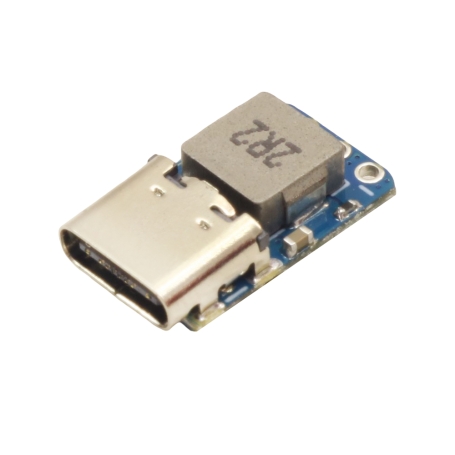

این ماژول فوق‌فشرده برای شارژ ایمن و سریع باتری‌های لیتیوم پلیمر یا لیتیوم یون با ولتاژ اسمی 3.7 ولت و چینش 2 سل یا 3 سل طراحی شده است. مدار داخلی این ماژول بر پایه‌ی تراشه‌ی قدرتمند IP2326 ساخته شده که ضمن پشتیبانی از شارژ سریع با پروتکل QC، از قابلیت بوست ولتاژ تا 8.4V (برای 2 سل) یا بالاتر (در حالت 3 سل) نیز برخوردار است. یکی از مزیت‌های مهم این ماژول، وجود مدار بالانسر داخلی برای شارژ یکنواخت سلول‌ها و محافظت کامل در برابر اضافه‌جریان، اضافه‌ولتاژ، دمای بالا و افت ولتاژ ورودی است. با فرکانس سوئیچینگ 500KHz، این مدار توانسته ضمن کوچک‌سازی برد، بهره‌وری بالایی تا 94٪ ارائه دهد. این ماژول به‌صورت پیش‌فرض برای باتری‌های 3 سل پیکربندی شده و تنها با حذف یک مقاومت مشخص، به حالت 2 سل تغییر می‌یابد. با توجه به ورودی Type-C و پشتیبانی از شارژرهای QC، این برد گزینه‌ای ایده‌آل برای ربات‌ها، پهپادها، پاوربانک‌های سفارشی و گجت‌های شارژی پرتابل محسوب می‌شود.

مشخصات

• تراشه اصلی: IP2326
• ورودی تغذیه: 5V DC از طریق کانکتور Type-C
• ولتاژ خروجی:
  • 8.4V برای باتری 2 سل
  • 12.6V در حالت 3 سل (با مقاومت فعال)
• جریان خروجی: تا 1.5 آمپر
• توان ورودی ماکزیمم: 18 وات
• بهره‌وری تبدیل: تا 94٪
• فرکانس سوئیچینگ: 500KHz
• پشتیبانی از شارژ سریع: دارد (QC Fast Charge)
• مدار بالانس سلول: دارد (داخلی)
• ابعاد ماژول: 17 × 11 × 5 میلی‌متر
• تغییر پیکربندی: حذف مقاومت مشخص‌شده برای تغییر از 3S به 2S
• حفاظت‌ها: اضافه‌ولتاژ، افت ولتاژ ورودی، جریان بیش از حد، دمای بالا

کاربردهای رایج

این ماژول برای شارژ سریع و بهینه باتری‌های لیتیوم چندسل در تجهیزات قابل حمل طراحی شده و به‌ویژه برای پروژه‌های DIY، پهپادها، گجت‌های شارژی، پاوربانک‌های سفارشی و ابزارهای الکترونیکی همراه مناسب است.

• پاوربانک‌های لیتیوم پلیمر با خروجی بالا
• شارژر داخلی پهپادها و ربات‌های پرنده
• مدارهای شارژ ابزارهای پوشیدنی
• پروژه‌های قابل حمل DIY با تغذیه لیتیومی
• سیستم‌های روشنایی LED شارژی
• شارژرهای قابل حمل برای اسپیکر یا مودم وایرلس
• مدارهای شارژ باتری در سیستم‌های خورشیدی کوچک
• مدارهای شارژ قابل‌اعتماد برای باتری 3 سل
• شارژ همزمان چند سل باتری با بالانس داخلی
• استفاده در بردهای توسعه و تجهیزات تست باتری

نحوه تغییر برای 2 سل یا 3 سل با استفاده از مقاومت مشخص شده در تصویر زیر

ماژول به‌صورت پیش‌فرض برای شارژ باتری‌های 3 سل (12.6V) پیکربندی شده و تنها با حذف یک مقاومت روی برد، قابلیت تبدیل به حالت 2 سل (8.4V) را دارد. این ویژگی باعث شده تا بتوان از یک ماژول برای هر دو کاربرد بدون نیاز به تعویض قطعه استفاده کرد. همچنین با بهره‌گیری از قابلیت Fast Charge و پشتیبانی از پروتکل QC، این ماژول قادر به دریافت توان بالا از شارژرهای جدید Type-C بوده و برای ساخت پاوربانک‌های سریع یا سیستم‌های باتری محور ایده‌آل است.

ویژگی بالانسر داخلی، امکان شارژ ایمن و یکنواخت سلول‌ها را فراهم می‌کند و از آسیب به باتری‌ها جلوگیری می‌نماید. همچنین حفاظت‌های کامل در برابر اتصال کوتاه، اضافه‌جریان، دمای بالا و افت ولتاژ، امنیت عملکرد را در انواع شرایط تضمین می‌کنند.

This ultra-compact module is designed for safe and fast charging of lithium polymer or lithium ion batteries with a nominal voltage of 3.7 V and a 2-cell or 3-cell arrangement. The internal circuit of this module is based on the powerful IP2326 chip, which, in addition to supporting fast charging with the QC protocol, also has the ability to boost voltage up to 8.4V (for 2 cells) or higher (in 3-cell mode). One of the important advantages of this module is the presence of an internal balancer circuit for uniform charging of cells and complete protection against overcurrent, overvoltage, high temperature and input voltage drop. With a switching frequency of 500KHz, this circuit has been able to provide high efficiency up to 94% while miniaturizing the board. This module is configured for 3-cell batteries by default and can be changed to 2-cell mode by simply removing a specific resistor. With Type-C input and support for QC chargers, this board is an ideal choice for robots, drones, custom power banks, and portable charging gadgets.

Specifications

Main chip: IP2326
Power input: 5V DC via Type-C connector
Output voltage:
• 8.4V for 2-cell battery
• 12.6V in 3-cell mode (with active resistor)
Output current: Up to 1.5A
Maximum input power: 18W
Conversion efficiency: Up to 94%
Switching frequency: 500KHz
Support fast charging: Yes (QC Fast Charge)
Cell balance circuit: Yes (internal)
Module dimensions: 17 × 11 × 5mm
Configuration change: Remove the specified resistor to change from 3S to 2S
Protections: Overvoltage, input voltage drop, overcurrent, high temperature
