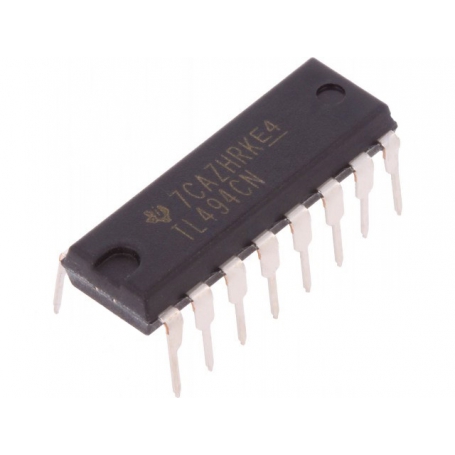

تراشه TL494CN کنترلر پالس PWM پکیج DIP
zoom_out_map
chevron_left chevron_right

تراشه TL494CN کنترلر پالس PWM پکیج DIP

2101015056
آی سی TL494 تراشه مولد و کنترل کننده مدولاسیون عرض پالس PWM  مناسب برای منابع تغذیه سوییچینگ فرکانس بالا
4.3
(امتیاز 11 رأی‌دهنده)
0 ریال
ناموجود
این کالا در حال حاضر موجود نیست. می‌توانید از کالاهای مشابه در پایین صفحه دیدن نمایید.
notifications
موجود شد به من خبر بده

تراشه TL494 یک آی‌سی کنترلر مدولاسیون عرض پالس (PWM) با قابلیت تنظیم دقیق سیکل وظیفه و ساختار کنترلی انعطاف‌پذیر است. این آی‌سی دارای دو مقایسه‌گر (تقویت‌کننده خطا)، نوسان‌ساز داخلی قابل تنظیم، مراجع ولتاژ پایدار 5 ولت، ترانزیستورهای خروجی داخلی و مدارهای حفاظت اضافه‌حرارت است. قابلیت پشتیبانی از مد کاری تک‌پایانه (Single-Ended) و تمام‌پایانه (Push-Pull) و نیز انتخاب حالت کاری از طریق پین Mode باعث شده تا TL494 در طراحی منابع تغذیه سوئیچینگ، شارژرها و اینورترها بسیار محبوب و پراستفاده باشد. این تراشه با کنترل دقیق عرض پالس خروجی به کمک ولتاژهای خطا و نمونه‌برداری جریان، پایداری و کارایی بالایی در کنترل توان فراهم می‌سازد. پکیج DIP-16 آن مناسب برای استفاده در طراحی‌های Through-Hole و بردهای تست است.


مشخصات

  • ولتاژ کاری: 7 تا 40 ولت
  • ولتاژ مرجع داخلی: 5 ولت ±1٪
  • فرکانس نوسان‌ساز قابل تنظیم: 1 هرتز تا 300 کیلوهرتز
  • حداکثر Duty Cycle خروجی: 100٪
  • جریان خروجی ترانزیستورها: حداکثر 500 میلی‌آمپر
  • توان مصرفی: حداکثر 1400 میلی‌وات (در دمای 25 درجه)
  • محدوده دمای کاری: 0 تا 70 درجه سانتی‌گراد


کاربردهای رایج

TL494 به‌دلیل قابلیت تنظیم گسترده، پایداری مرجع داخلی و توانایی درایو مستقیم ماسفت‌ها و ترانزیستورها، در طراحی بسیاری از منابع تغذیه و مبدل‌های صنعتی به‌کار می‌رود.

  • مبدل‌های DC-DC
  • منابع تغذیه سوئیچینگ
  • درایورهای موتورهای DC
  • شارژرهای باتری
  • اینورترهای سینوسی و شبه‌سینوسی
  • تثبیت‌کننده‌های ولتاژ
  • کنترل‌کننده‌های توان صنعتی
  • سیستم‌های روشنایی LED صنعتی
  • منابع تغذیه تنظیم‌شده آزمایشگاهی
  • تجهیزات کنترل توان خورشیدی و UPS

Specification

Product Category: Switching Controllers
RoHS: Details
Topology: Boost, Buck, Flyback, Forward, Push-Pull
Number of Outputs: 2 Output
Switching Frequency: 300 kHz
Duty Cycle - Max: 45 %
Output Voltage: 40 V
Output Current: 200 mA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 85 C
Mounting Style: Through Hole
Package / Case: PDIP-16
Packaging: Tube
Height: 4.57 mm
Length: 19.3 mm
Operating Temperature Range: - 40 C to + 85 C
Series: TL494
Type: Voltage Mode PWM Controllers
Brand: Texas Instruments
Fall Time: 40 ns
Product Type: Switching Controllers
Rise Time: 100 ns





امتیاز شما

  • هانی سلیمی | 3ماه قبل

    لطفا پکیج SMD این آی سی رو هم موجود کنید.تشکر

    0
    0
    پاسخ | گزارش
    • ادمین | 3ماه قبل

      پیشنهاد شما برای بررسی به بخش واردات ارجاع داده شد. از حسن توجه شما سپاس گزاریم.

      0
      0
      پاسخ | گزارش
  • امیر امیری | 3ماه قبل

    سلام آیا اورجینال هستش یا فیک یا های کپی لطفا اورجینال بودن و کپی بودن رو توی مشخصات ذکر کنید ممنون میشیم

    0
    0
    پاسخ | گزارش
    • ادمین | 3ماه قبل

      سلام


      های کپی است

      0
      0
      پاسخ | گزارش
  • سید ابوالفضل زارعی | 7ماه قبل
    لطفاsmd این ای سی رو هم موجود کنید
    0
    0
    پاسخ | گزارش
  • حسن رضایی | حدود 1 سال قبل

    لطفا smd این تراشه رو موجود کنید

    0
    0
    پاسخ | گزارش
  • محمدجواد نامدار | حدود 1 سال قبل

    لطفا پکیج smd این رو هم موجود کنید

    0
    0
    پاسخ | گزارش
    • بخش فروش ( پاسخ به : محمدجواد نامدار ) | 4ماه قبل
      سلام خدمت دوستان عزیزی که منتظر این کالا بودند. این کالا در مورخ 1404/02/02 مجددا تامین موجودی گردید.
