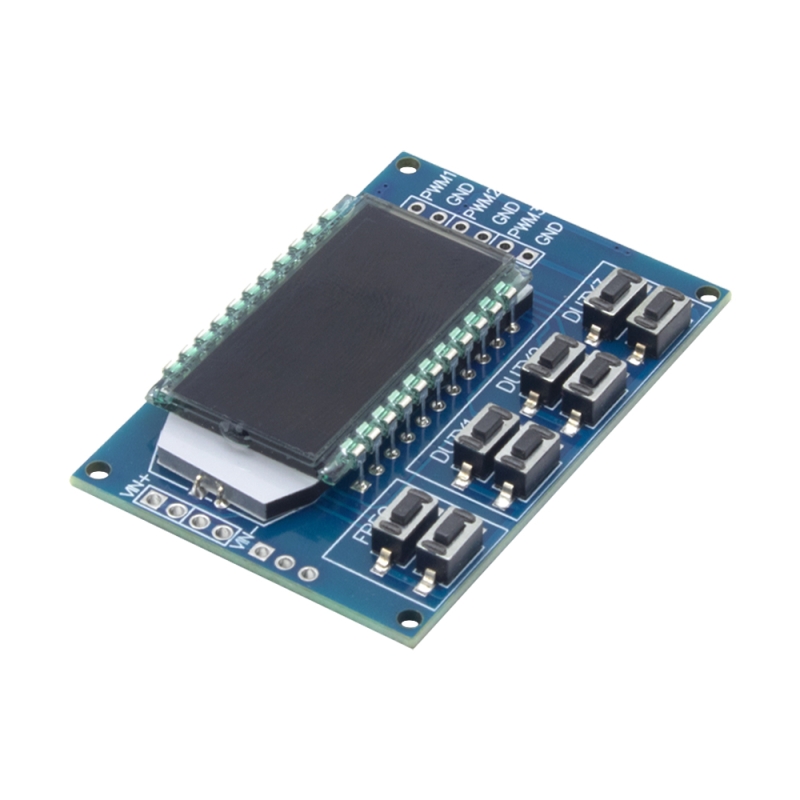

ماژول PWM ژنراتور 3 کاناله HW-752 به همراه نمایشگر
zoom_out_map
chevron_left chevron_right

ماژول PWM ژنراتور 3 کاناله HW-752 به همراه نمایشگر

3011007131

ماژول تولید سیگنال PWM سه کاناله با نمایشگر LCD، دارای فرکانس و Duty Cycle کاملاً قابل تنظیم، مناسب برای تولید پالس مربعی دقیق در بازه ولتاژی گسترده

3.7
(امتیاز 3 رأی‌دهنده)
تعداد درصد قیمت با تخفیف
20 3% 417,100‎ تومان
50 4% 412,800‎ تومان
4,300,000 ریال

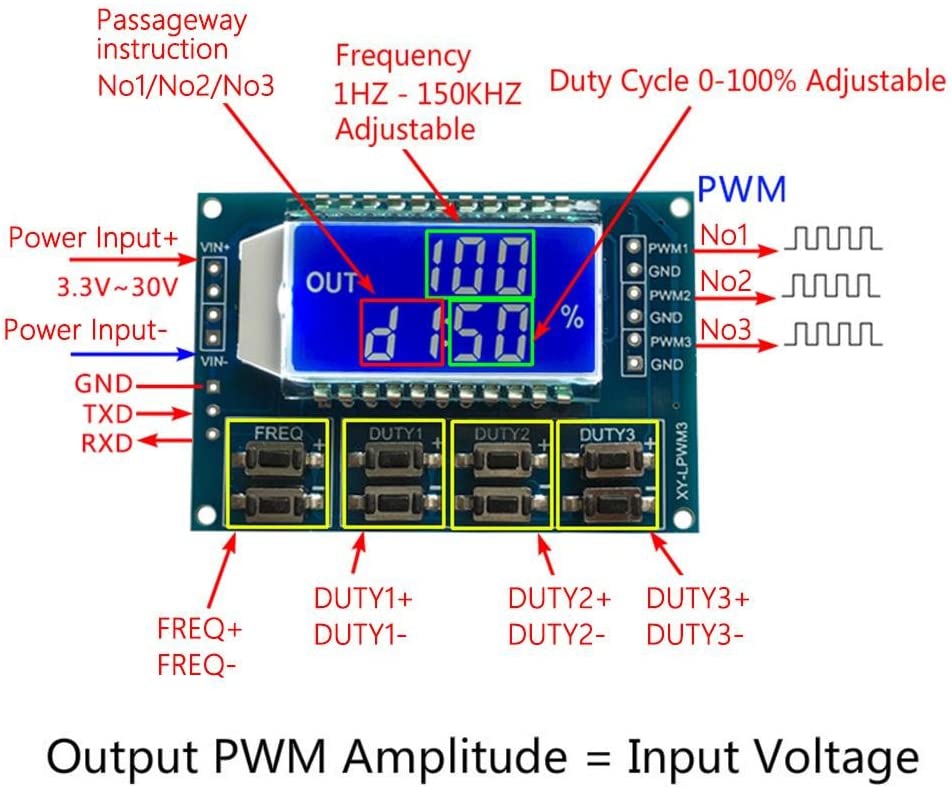

ماژول PWM ژنراتور سه کاناله HW-752 یک مولد پالس دیجیتال دقیق است که امکان تولید همزمان سه خروجی PWM مستقل را فراهم می‌کند. هر کانال به‌صورت جداگانه قابلیت تنظیم Duty Cycle را داشته و فرکانس خروجی نیز در بازه‌ای وسیع از 1 هرتز تا 150 کیلوهرتز قابل انتخاب است. وجود نمایشگر LCD خوانا باعث می‌شود مقدار فرکانس و Duty Cycle هر کانال به‌صورت لحظه‌ای مشاهده و تنظیم شود، بدون نیاز به تجهیزات جانبی یا میکروکنترلر.
این ماژول از کلیدهای فشاری مستقل برای تنظیم فرکانس و Duty Cycle بهره می‌برد که از هر دو حالت فشار کوتاه برای تغییرات دقیق و فشار طولانی برای تغییرات سریع پشتیبانی می‌کنند. تمامی تنظیمات انجام‌شده در حافظه داخلی ذخیره شده و پس از قطع و وصل تغذیه نیز حفظ می‌شوند که این ویژگی آن را برای کاربردهای صنعتی و آزمایشگاهی بسیار قابل اعتماد می‌سازد. دامنه ولتاژ کاری گسترده، دقت فرکانسی مناسب و خروجی PWM هم‌سطح با ولتاژ تغذیه، این ماژول را به گزینه‌ای کاربردی برای کنترل درایورها، تست مدارات و تولید سیگنال‌های کنترلی تبدیل کرده است.


مشخصات

  • ولتاژ کاری: 3.3 تا 30 ولت
  • جریان خروجی: 5 تا 30 میلی‌آمپر
  • رنج فرکانس تولیدی: 1 هرتز تا 150 کیلوهرتز
  • دقت فرکانس تولیدی: 2 درصد
  • تعداد کانال PWM: 3 کانال مستقل
  • بازه Duty Cycle: 0 تا 100 درصد
  • نوع نمایشگر: LCD

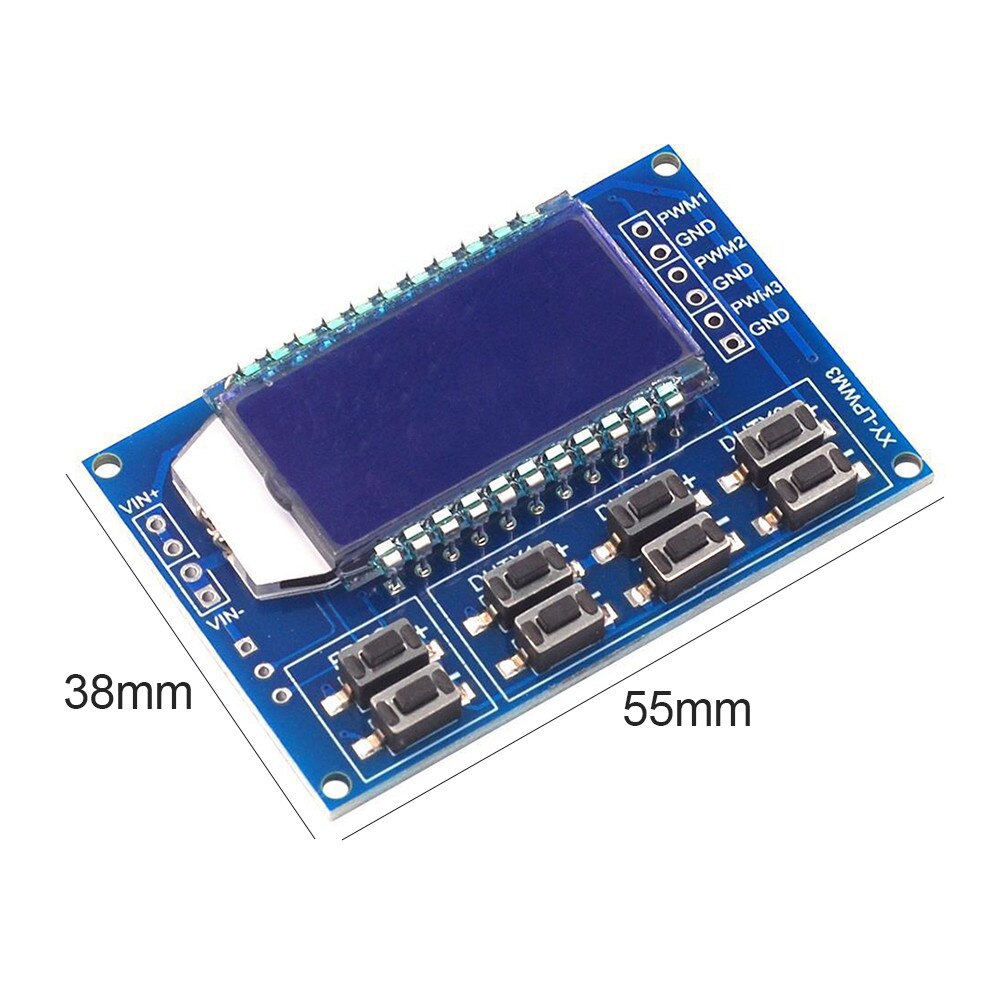

  • ابعاد: 55x38 میلی‌متر
  • دمای کاری محیط: -20 تا 70 درجه سانتی‌گراد
  • قابلیت ارتباط سریال: دارد


کاربردهای رایج

این ماژول نیاز کاربرانی را برطرف می‌کند که به یک منبع تولید PWM مستقل، دقیق و بدون نیاز به برنامه‌نویسی احتیاج دارند. HW-752 برای تست، راه‌اندازی و کنترل مدارات مختلف بسیار کاربردی است و امکان تنظیم سریع پارامترها را در اختیار کاربر قرار می‌دهد، به‌ویژه در پروژه‌هایی که دقت و پایداری سیگنال اهمیت بالایی دارد.

  • تولید سیگنال مربعی برای تست و توسعه مدارات
  • کنترل درایور موتورهای DC و استپ‌موتور
  • ایجاد PWM برای تست ورودی میکروکنترلرها
  • کنترل شدت نور LED با روش PWM
  • تولید پالس کنترلی برای منابع تغذیه سوئیچینگ
  • شبیه‌سازی سیگنال‌های دیجیتال در آزمایشگاه
  • کنترل سرعت فن‌ها و موتورهای کوچک
  • آموزش مفاهیم PWM و فرکانس در پروژه‌های آموزشی
The HW-752 is a high-precision three-channel PWM signal generator designed to provide stable and adjustable square wave outputs without the need for a microcontroller or external programming. Each of the three PWM channels operates independently, allowing users to set duty cycle values separately while sharing a common adjustable frequency range from 1 Hz up to 150 kHz. This flexibility makes the module suitable for a wide variety of control, testing, and signal simulation applications.

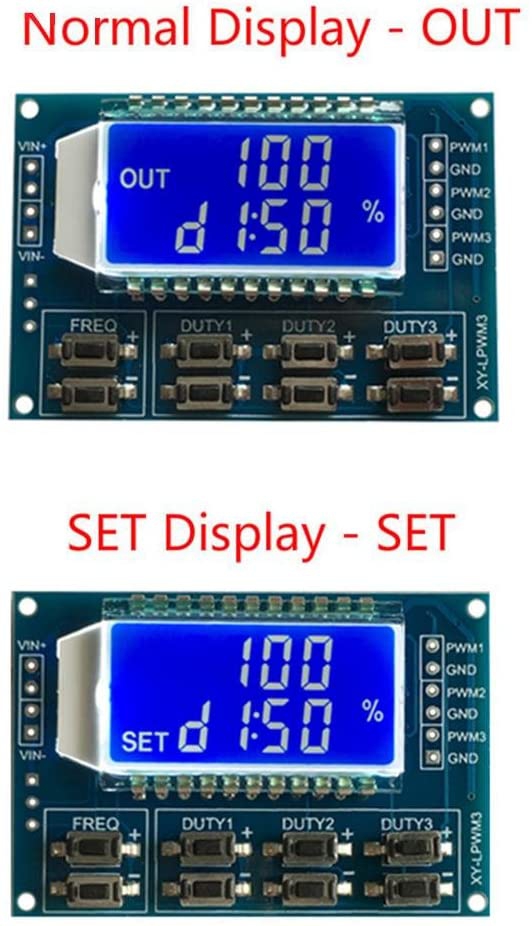

The built-in LCD screen displays real-time frequency and duty cycle values clearly, enabling fast and intuitive parameter adjustment. The module is equipped with multiple tactile buttons that support both short presses for fine adjustment and long presses for rapid changes. All configuration parameters are automatically saved to non-volatile memory, ensuring that settings are retained even after power is disconnected.
With a wide operating voltage range and PWM output amplitude equal to the supply voltage, the HW-752 can directly interface with many digital circuits, motor drivers, and control systems. Its reliable performance, simple operation, and multi-channel output capability make it a practical tool for laboratory testing, educational use, and real-world electronic projects.


Specifications

  • Operating voltage: 3.3 to 30 V
  • Output current: 5 to 30 mA
  • Frequency range: 1 Hz to 150 kHz
  • Frequency accuracy: 2 percent
  • Number of PWM channels: 3 independent channels
  • Duty cycle range: 0 to 100 percent
  • Display type: LCD
  • Dimensions: 55 x 38 mm
  • Operating temperature: -20 to 70 °C
  • Serial communication: Supported


Common Applications

This module is ideal for users who require a standalone, accurate, and easy-to-use PWM signal source. It simplifies signal generation tasks and eliminates the need for firmware development, making it especially useful in rapid prototyping, testing, and control applications.

  • Square wave signal generation for circuit testing
  • Motor driver and DC motor speed control
  • PWM input simulation for microcontrollers
  • LED brightness control using PWM
  • Pulse generation for switching power supplies
  • Digital signal simulation in laboratory environments
  • Fan speed and small motor control
  • Educational demonstrations of PWM and frequency control



10 کالای مشابه
امتیاز شما
3.7
(امتیاز 3 رأی‌دهنده)
  • علی رمضانی | 2 ماه پیش

    سلام خسته نباشید با این ماژول میشه سه تا موج با فرکانس مختلف تولید کرد یا فرکانس تنظیمی برای همه خروجی ها ثابته
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 ماه پیش
      علی رمضانی

      سلام و احترام، طبق اطلاعات فنی رسمی این ماژول دارای یک مولد فرکانس مشترک است و هر سه خروجی PWM از همان فرکانس تنظیم‌شده استفاده می‌کنند، بنابراین امکان تولید سه موج با فرکانس‌های متفاوت به‌صورت مستقل وجود ندارد و تنها می‌توان درصد سیکل کاری هر کانال را به‌صورت جداگانه تنظیم کرد، در حالی که فرکانس برای همه خروجی‌ها یکسان و ثابت خواهد بود.
      0
      0
      پاسخ | گزارش
  • پویا صابرفرزام | 9 ماه پیش

    سلام این مدار میتونه موج مربعی رو با فرکانس های ۱ و ۲ و ۳ هرتز بطور دقیق تولید کنه؟ با دیوتی سایکل ۱۵ درصد میخوام ببینم قابل تنظیم هست این اعداد یا مثلا ۱ هرتز رو بالا میبریم یهو ۵۰ تا بالا میره؟
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (3)
  • فرشاد فرمانی | 1 سال پیش

    سلام خدمت شما. دوتا سوال داشتم. 1: ماژولی دارید مثل این اما با استفاده دما سرعت فن تغییر کنه. به طوری که با استفاده از کلید هایی روی برد هست خودم مشخص کنم در چه دمایی سرعت فن چقدر باشه. 2:این ماژول میتونه جت فن PFB0812DHE راه اندازی کنه؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 1 سال پیش
      فرشاد فرمانی

      سلام خیر چنین ماژولی در فروشگاه موجود نمی باشد .
      0
      0
      پاسخ | گزارش
  • امیر حسین واقفی | 2 سال پیش

    ایا موجش مثبت مثبت منفی هسته یا ن چجوری باید موج منفی مثبت منفی درست کنم
    0
    0
    پاسخ | گزارش
  • امیر حسین واقفی | 2 سال پیش

    سلام خروجی موج رو میشه با ماسفت تقویت کرد اینورتر درست کرد؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 سال پیش
      امیر حسین واقفی

      برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
      0
      0
      پاسخ | گزارش
  • حسين كلانتري | 2 سال پیش

    سلام فرکانس چگونه تغییر می کند با 2 کلید ؟ یعنی از فرکانس 1 هرتز تا 150 کیلوهرتز فقط با 2 کلید
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 سال پیش
      حسين كلانتري

      سلام


      بلی می توانید از آنها استفاده نمایید
      0
      0
      پاسخ | گزارش
  • سلیمان دلپسند | 3 سال پیش
    سلام. با این ماژول میشه سه موج مربعی با اختلاف فاز ۱۲۰ درجه بصورت همزمان تولید کرد؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 3 سال پیش
      سلیمان دلپسند سلام، خیر امکان پذیر نمی باشد
      0
      0
      پاسخ | گزارش
  • مصطفی جعفریان | 3 سال پیش
    سلام. ممنون میشم بی زحمت این ماژول رو موجود کنین.
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (1)
  • سینا کشوری | 3 سال پیش
    درود. ایا با این ماژول میشه همزمان سه موج با اختلاف فاز ۱۲۰ درجه ایجاد کرد؟
    0
    0
    پاسخ | گزارش
  • علی بهره مند | 4 سال پیش
    سلام با این ماژول میشه دور فن ها رو با سیم pwm اونها تنظیم کرد ؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 سال پیش
      علی بهره مند سلام ، بلی قابلیت استفاده دارد .
      0
      0
      پاسخ | گزارش
