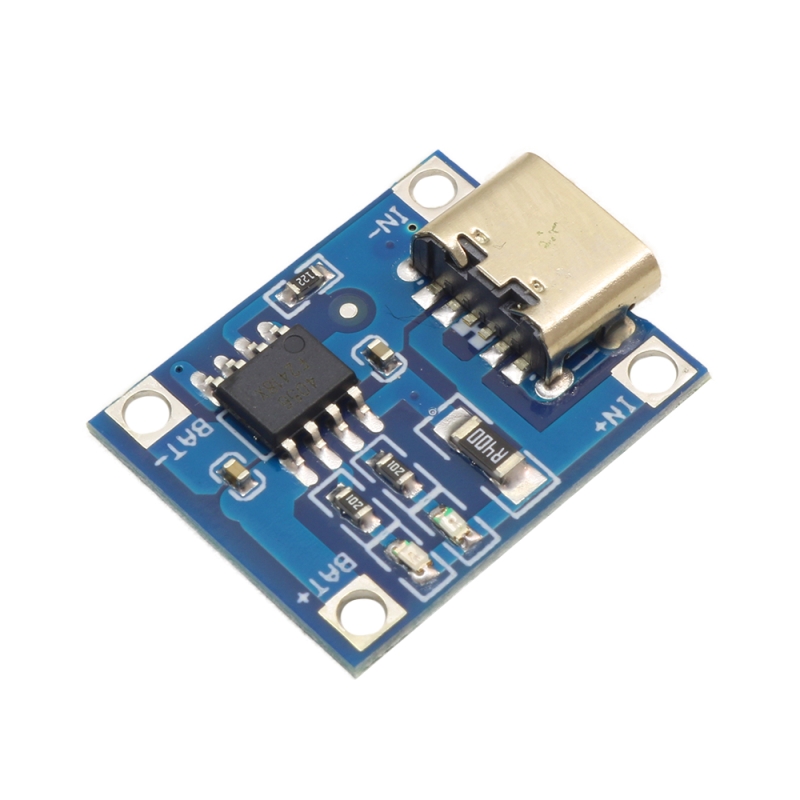

ماژول شارژ TP4056 با ورودی USB Type-C یک راهکار ساده و مطمئن برای شارژ باتریهای لیتیومیون یا لیتیومپلیمر تکسل (3.7V) است. این ماژول از تراشهی TP4056 بهره میبرد که امکان شارژ دقیق و ایمن را با جریان حداکثر 1 آمپر فراهم میسازد. ورودی تغذیه از طریق درگاه USB Type-C یا پایههای +IN و -IN انجام میشود و خروجی به پایانههای BAT+ و BAT- متصل میشود. ولتاژ شارژ نهایی این ماژول 4.2V بوده و با دقت 1.5٪ کنترل میشود. دو LED نشانگر وضعیت شارژ را بهصورت بصری نمایش میدهند؛ LED قرمز در حال شارژ و LED آبی هنگام شارژ کامل فعال میشوند. این ماژول به دلیل ابعاد کوچک، نصب آسان، و قیمت مناسب در انواع پروژههای قابل حمل، دستگاههای DIY، پاوربانکها و شارژرهای سفارشی باتری کاربرد فراوان دارد. لازم به ذکر است خروجی باتری نباید بهصورت معکوس متصل شود، چرا که ممکن است باعث آسیب دائمی به تراشه شود.
مشخصات
- ولتاژ ورودی: 4.5V تا 5.5V DC
- ولتاژ شارژ کامل: 4.2V
- جریان شارژ: تا 1A (قابل تنظیم با تغییر مقاومت)
- دقت شارژ: 1.5%
- روش شارژ: شارژ خطی (Linear Charge)
- نوع باتری پشتیبانیشده: لیتیومیون یا لیتیومپلیمر تک سل 3.7V
- نوع ورودی: USB Type-C یا پایههای IN+ و IN-
- نوع خروجی: پایههای BAT+ و BAT-
- نشانگر وضعیت: LED قرمز (در حال شارژ)، LED آبی (شارژ کامل)
- دمای کاری: 10- تا 85+ درجه سانتیگراد
- قابلیت حفاظت معکوس در ورودی: ندارد
- قابلیت حفاظت معکوس در خروجی: ندارد
کاربردهای رایج
این ماژول برای پروژههایی طراحی شده که نیاز به شارژ ایمن و کنترلشده باتریهای لیتیومی دارند. کاربرد آن در پروژههای DIY، طراحی پاوربانک، تغذیه مدارهای میکروکنترلری، سیستمهای قابل حمل و رباتهای سبک بسیار رایج است.
- شارژ باتریهای لیتیومیون و لیتیومپلیمر 3.7V
- پاوربانکهای سفارشی و پرتابل
- مدارهای میکروکنترلری مانند آردوینو
- پروژههای الکترونیکی DIY
- سیستمهای قابل حمل با تغذیه باتری
- شارژ باتری در دستگاههای پوشیدنی و کممصرف
- باتریهای پشتیبان ماژولهای ارتباطی
- تجهیزات اندازهگیری پرتابل
- مدارهای تأمین توان اضطراری
- کیتهای آموزشی و آزمایشگاهی
Introduction
This module is used for single-cell lithium or multi-section parallel lithium rechargeable battery, charging port to take power from the USB or pins.
Test current ammeter can only be connected in series with the 5V input of the charge sheet.
Charging current best to be 0.37C of the battery capacity, which is the capacity of 0.37 times, such as the 1000mAH battery charging current 400 this is enough. Too fast charge effect poor, rushed over battery voltage out more!
Charging connector wire can not be too small and too long. This connection resistance. Too fine red over battery voltage out.
Connected to the battery best good contact. Or red over battery voltage out.
If input volt over 5V, such as 5.2 or 5.5, will result in less than 1000mA charging current, this is normal. High voltage chip the fever will automatically reduce the charging current, not to chip burned. About 60 degrees in the work, the chip heat is normal. After all, the charging current is large.
Input reverse the chip has no effect, but the output (battery terminal) the reverse will burn chip, please note that.
Specification
Charging method: Linear charge
Charging current: Up to1A (adjustable)
Charging precision: 1.5%
Input voltage: 4.5V to 5.5V
Full charge pressure: 4.2V
Charging indicator: Blue Light Charging Red full charge
Operating Temperature: -10 ° C to +85 ° C
Can you reverse – NO
-
