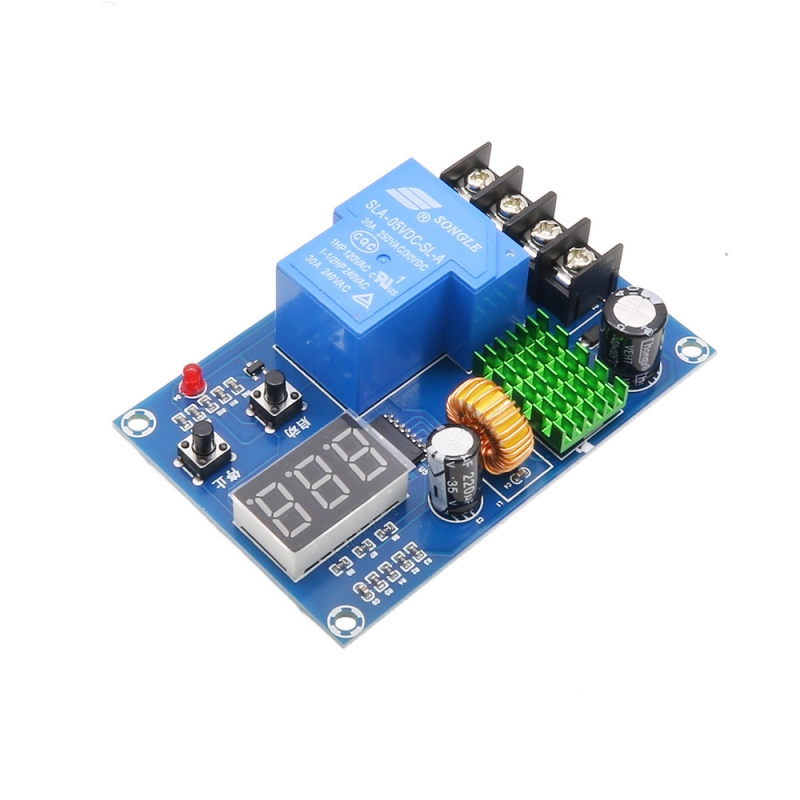

ماژول محافظ شارژ باتری لیتیومی 4 سل 30A
معرفی
از این ماژول می توان می توان برای شارژ انواع باتری های لیتیومی، خشک، اسیدی، نیکل-کادمیوم و ... استفاده کرد.
مشخصات
ولتاژ ورودی : 6-60 ولت DC
دقت نمایش : 0.1 ولت
دقت کنترل : 0.1 ولت
حداکثر جریان خروجی : 30 آمپر
نوع خروجی : خروجی مستقیم
تلرانس ولتاژ : ± 0.1 ولت
ابعاد : 53.5x81x22 میلی متر
نحوه کار با ماژول
بر روی ماژول و زیر سون سگمنت دو عدد تک سوییچ با نام های start و stop موجود می باشد (سمت چپ start و سمت راست stop - در تصاویر نیز محل دکمه ها مشخص است)

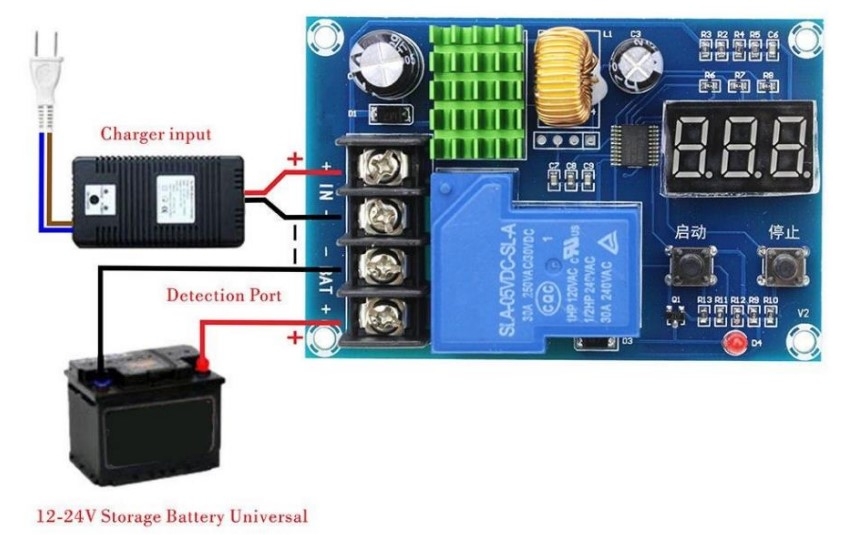

در وهله اول در صورتی که ولتاژ به مدار متصل نمایید هیچ LED یا سون سگمنت روشن نخواهد شد برای کار و تنظیم ماژول می بایست باتری یا یک تغذیه 5 ولتی را به ترمینال های BAT- و یا BAT+ متصل نمایید بر روی سگمنت ها ولتاژ 5 ولت نمایان خواهد شد و پس از گذشت زمانی رله نیز فعال گردد و LED روشن می شود . سپس می توانید مراحل زیر را طی کنید .
تنظیم ولتاژ شروع به شارژ :
با استفاده از دکمه Start می توانید ولتاژ شروع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه start سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop ولتاژ شروع شارژ را می توانید تغییر دهید .
تنظیم ولتاژ قطع شارژ :
با استفاده از دکمه stop می توانید ولتاژ قطع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه stop سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop ولتاژ قطع شارژ را می توانید تغییر دهید .
بازگردانی به حالت کارخانه و پیش فرض :
با فشردن و نگه داشتن همزمان دکمه های start و stop عدد 888 بر روی سگمنت نمایان می گردد و پس از مدتی سگمنت به حالت عادی برمی گردد . پس از این حالت کلیه اطلاعاتی که تنظیم کرده بوده اید از بین رفته و ماژول به حالت کارخانه بر می گردد
Specification
Input Voltage:DC 6-60V
Display Accuracy:0.1V
Control Accuracy:0.1V
Output Type:direct output
Voltage Tolerance:±0.1V
Apply For:6-60V MAX 80V battery
Dimension:81*54*18mm
Reference formula
Charging voltage = rated voltage×0.9
Charging current = rated current×0.1
Stop voltage = rated voltage×01.2
max current = 30A
-
سعید ولی زاده حقی | 16 روز قبل بنده با ترانس ۱۴ ولت تست کردم خوب بود فقط باید کمی دقت و تخصص داشت
-
نوید حسینی | 4ماه قبل اگر برای ساخت پنل های خورشیدی نیاز به یک ماژول شارژ دقیق دارید ، این ماژول گزینه خوبی هست ، تغذیه ماژول از خود پین های باتری انجام میشه
-
سعید بهارلویی | 5ماه قبل سلام من این ماژول به باتری خودرو ۱۲ ولت ۵۰ وصل کردم ورودی هم سوئیچینگ ولتاژ روی ۱۴.۵ هست و استارت روی ۱۲.۳ و استاپ روی ۱۴.۴هست.وقتی ماژول استارت میکنه یکدفه تا ۱۴.۲ میره و تو ده ثانیه به صورت گیج وار میپره رو ۱۴.۴ و رله قطع میکنه وباتری کامل شارژ نمیشه. لطفا راهنمایی کنید مشکل از کجاس.ممنون
-
پشتیبانی فروشگاه | 4ماه قبل برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
حمید صفری | 5ماه قبل سلام و عرض ادب دارم خدمتتان ببخشید من از این ماژول قبلا خریده بودم امروز می خواستم استفاده کنم وطل کردم به یک ترانس شارژکن ۱۲ ولت ۵ آمپر که خروجی ولتاژ و به ۲۰ ولت گذاشتم . ماژول تنظیم کردم به استارت ۱۲ و استوپ ۱۳.۵ ولت .باطری ۱۲ ولت ماشین شارژی می خواستم شارژ کنم . متاسفانه موقع شارژ ولتاژ باطری زمانی رو به افزایش بعد رو به کاهش میره .ببخشید علت آن به نظرتون چیه ؟ خیلی ممنونم
-
پشتیبانی فروشگاه | 5ماه قبل برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
محسن بابایی | 6ماه قبل سلام . با این ماژول میشه باتری لیتیوم یون پک شده ۱۴ ولتی ۱۰۰ آمپری شارژ کرد؟ مشخصات تغذیه ۱۴ ولت ۳۰ آمپر ؟
-
پشتیبانی فروشگاه | 5ماه قبل برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
مسعود جعفرزاده | 8ماه قبل سلام اگر این ماژول مدار افزاینده و یا کاهنده ندارد پس اون هیت سینگ و سلف ردی برد کارش چیه-
پشتیبانی فروشگاه | 7ماه قبل سلام
مربوط به مدار تغذیه مکیروکنترلر روی برد می باشند
-
-
یاسر زاده سلیم | 11ماه قبل سلام عالیه هم طراحیش هم کیفیت بالا -
حسین انصاری | حدود 1 سال قبل با سلام
من یه ماژول یا مداری لازم دارم که خروجی ژنراتور بادی را روی ۱۳ ولت تثبیت کند چون ورودی دارای نوسان زیادی است از چه ماژولی بایدداستفاده کرد ؟-
پشتیبانی فروشگاه | حدود 1 سال قبل سلام، می بایست مشخص کنید ولتاژ خروجی ژنراتور در چه محدوده ای است
با توجه به ولتاژ خروجی می بایست از یک افزاینده-کاهنده استفاده کنید تا خروجی ثابت شود
-
-
سید اکبر میریعقوبی | حدود 1 سال قبل این ماژول تا جایی که من فهمیدم, فقط به درد باتریهای اسیدی میخوره که نیاز له کنترل خاص جریان ندارند و مقدار جریان حداکثر را باید در هنگام انتخاب منبع تغذیه لحاظ کرد.
ولی برای باتری های لیتیوم و ... مناسب نیست. -
رامین کدخدایی | حدود 1 سال قبل برای شارژ باتری 12 ولت خودرو ادابتوری که به ورودی وصل میشود باید 13-14ولت باشد یا ترانس 34 ولت هم میشود وصل کرد و ماژول ولتاژ را کاهش میدهدچون من یک ترانس 24 ولت ac سه امپر دارم میخوام برونم مناسبه برای این ماژول-
سید اکبر میریعقوبی | 11ماه قبل سلام
ورودی این ماژول، بستگی به ولتاژ شارژ باتری شما دارد.
مثلا برای باتری های ۱۲ ولت باید از آداپتور ۱۳ تا ۱۴.۵ ولت و برای باتری های ۶ ولتی از آداپتور ۷.۵ تا ۸.۵ ولت استفاده کرد.
ماژول فقط یک رله را قطع و وصل میکند و خروجی دقیقا برابر با ورودی خواهد بود.
-
