گرمایش القایی یکی از روش‌های مدرن برای انتقال حرارت به فلزات بدون تماس مستقیم است که در آن با ایجاد میدان مغناطیسی متناوب، جریان‌های گردابی در قطعه فلزی ایجاد شده و حرارت در خود قطعه تولید می‌شود. ماژول کوره القایی ZVS پرقدرت 2000W یک راهکار آماده برای ساخت تجهیزات گرمایش القایی در پروژه‌های حرفه‌ای، آزمایشگاهی و نیمه‌صنعتی است.این ماژول از مدار درایور ZVS (Zero Voltage Switching) استفاده می‌کند. در این ساختار، کلیدهای قدرت در شرایطی با تلفات کمتر سوئیچ می‌شوند که باعث بهبود راندمان، کاهش حرارت تولیدی مدار و امکان کار در توان‌های بالا می‌شود.طراحی این ماژول شامل یک برد قدرت، هیت‌سینک‌های آلومینیومی و دو فن خنک‌کننده است که وظیفه کنترل دمای قطعات قدرت را بر عهده دارند. استفاده از سیستم خنک‌کننده فعال باعث می‌شود ماژول بتواند در کاربردهای توان بالا عملکرد پایدارتری داشته باشد.کویل همراه این محصول از لوله مسی با قطر 5 میلی‌متر ساخته شده و با ایجاد میدان مغناطیسی قوی، امکان گرم‌کردن سریع قطعات فلزی را فراهم می‌کند. این کویل برای استفاده در کاربردهای گرمایش القایی طراحی شده و می‌تواند برای گرم‌کردن، سخت‌کاری یا ذوب فلزات در مقیاس کوچک مورد استفاده قرار گیرد.این ماژول برای کاربرانی که قصد ساخت تجهیزات گرمایش القایی، آزمایش‌های متریال، پروژه‌های تحقیقاتی یا نمونه‌های اولیه سیستم‌های حرارتی را دارند، گزینه‌ای کاربردی است.

مشخصات

• نوع محصول: ماژول کوره القایی ZVS
• توان خروجی: حداکثر 2000W
• ولتاژ کاری: 12 تا 48V DC
• ولتاژ پیشنهادی: 36V DC
• جریان کاری: 20 تا 50A
• حداکثر جریان لحظه‌ای: 50A
• فرکانس کاری: حدود 20 تا 100kHz (وابسته به بار)
• نوع مدار: ZVS (Zero Voltage Switching)

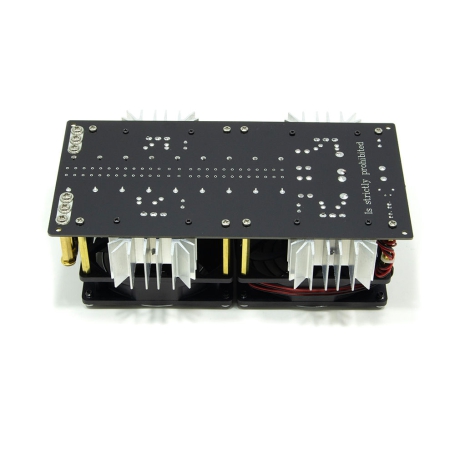

• ابعاد برد: 68.1×128.6×240mm

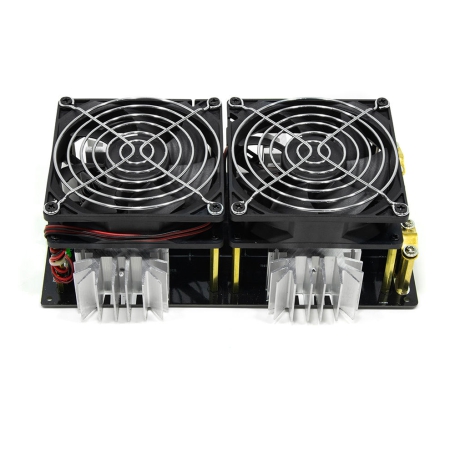

• نوع خنک‌کننده: هیت‌سینک آلومینیومی + فن فعال

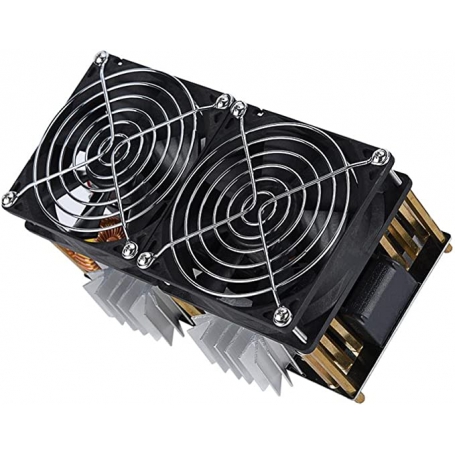

• تعداد فن: 2 عدد فن 12V با حفاظ فلزی

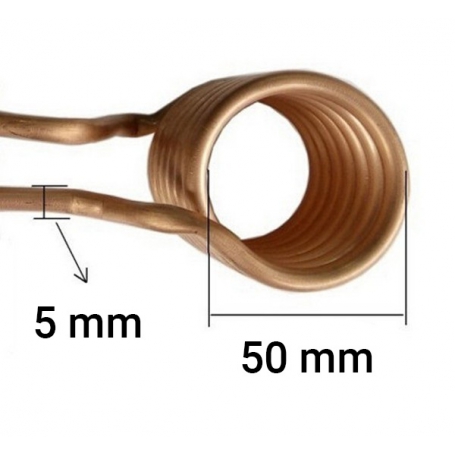

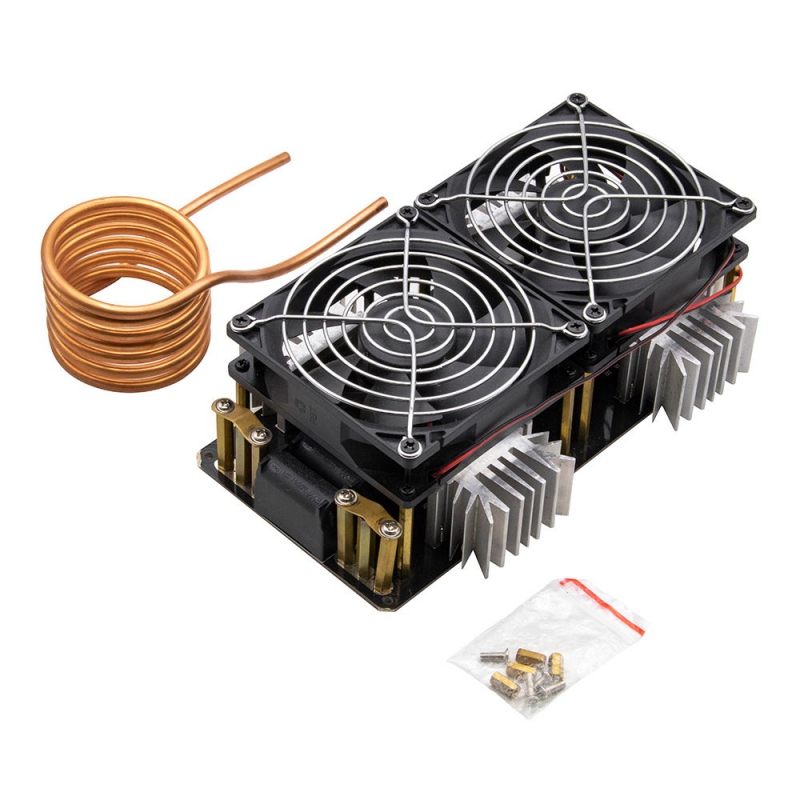

• نوع کویل: لوله مسی با هسته هوایی
• قطر سیم کویل: 5mm
• قطر داخلی کویل: 50mm
• تعداد دور کویل: 7 دور

ویژگی ها

• مدار درایور گرمایش القایی با ساختار ZVS
• توان خروجی حداکثر 2000 وات
• قابلیت کار با ورودی DC در محدوده 12 تا 48 ولت
• دارای کویل مسی گرمایش القایی
• قطر سیم کویل 5 میلی‌متر
• قطر داخلی کویل حدود 50 میلی‌متر
• دارای دو فن خنک‌کننده 12V
• مجهز به هیت‌سینک آلومینیومی
• تولید گرمایش سریع و بدون تماس مستقیم
• مناسب برای عملیات حرارتی فلزات
• قابلیت استفاده در پروژه‌های آزمایشگاهی و تحقیقاتی

کاربردهای رایج

ماژول کوره القایی ZVS 2000W برای کاربرانی مناسب است که نیاز به ایجاد حرارت سریع روی فلزات بدون استفاده از شعله یا تماس مستقیم دارند. این محصول در پروژه‌های ساخت تجهیزات حرارتی، آزمایش‌های مواد، کارگاه‌های آموزشی و نمونه‌سازی کاربرد دارد.

• گرمایش القایی قطعات فلزی
• سخت‌کاری سطحی قطعات فولادی
• آنیلینگ (Annealing) فلزات
• فورج و گرم‌کردن قطعات کوچک فلزی
• ذوب فلزات با استفاده از بوته گرافیتی
• ساخت تجهیزات گرمایش القایی سفارشی
• آزمایش‌های الکترومغناطیس و حرارتی
• پروژه‌های تحقیقاتی و توسعه (R&D)

نحوه استفاده

• حتما موارد ایمنی را در استفاده از این دستگاه رعایت کنید، هنگام کار، از عینک های محافظ چشم، دستکش مخصوص و یک محافظ ضخیم مقاوم در برابر شکستکی و حرارت بین خود و دستگاه استفاده نمایید.

• سیم پیچ مخصوص این ماژول دارای 7 دور از سیم لاکی 5 میلی متری ساخته شده و به همراه برد ارانه می گردد.

• محدوده ولتاژ کاری بین 12 تا 48 ولت بوده و جریان بالای 50 آمپر

Introduction

This induction heating circuit uses 12-48V low-voltage DC power supply , the maximum current is 50A, and the maximum power is 2000W. It can work continuously under the condition of good heat dissipation. Because of its moderate power, it can be used for DIY play It can be used for quenching, annealing and other heat treatment for small parts, and can also be used with graphite crucibles to smelt gold, silver, copper, aluminum and other metals, and the heating is uniform and fast, which is very convenient.

Specification

Input voltage: DC 12V ~ 48V
Recommended Input voltage range: DC 36V
Maximum input current: 50A (short)
Maximum power: 2000W
When used in heating, the power must be large enough!
12V power supply, the current should be more than 10A
15V power supply, the current should be more than 20A
36V power supply, the current should be more than 50A
size: 68.1X128.6X240 mm
First, the input voltage DC 12V~40V
Maximum input current 50A (short time)
Recommended input voltage range DC 24V~36V
The power used to heat the power must be large enough

Description

1- The power of induction heating is very high. In addition to the heat of the board and components, the heat of the copper tube is also very large. Buyers can bring their own water cooling and cooling system, they can buy a small water pump and a rubber water pipe with an inner diameter of about 2 meters and an inner diameter of 4 mm; they can also buy the matching water pump in the package.

2- Attention must be paid when using switching power supplies, because high-power switching power supplies generally have a slow-start function, that is, the output voltage rises slowly at the beginning, and if the induction heating circuit is turned on before the voltage rises to 10V, it will be due to The voltage is not enough to cause the circuit to fail .
Start the vibration, so that the two MOS tubes are turned on at the same time and the components are burned, so it is necessary to connect the induction heating circuit after the voltage of the switching power supply is stable

3- When heating metal objects, try not to heat metals that are too large, otherwise it may be dangerous due to overloading of power; it is better to add a 50A fuse or ammeter and air switch when using, both of which can be selected in the package match.

4- Although this driver board can withstand more than 50A of current, in order to prevent accidents and damage for long-term continuous work, it is recommended not to exceed 48V55A.

5- Although this driver board can withstand more than 50A of current, in order to prevent accidents and damage for long-term continuous work, it is recommended not to exceed 48V55A.

6- For induction heating, the copper tube in the package of this product should be used, or it should be wound according to the standard of 10 turns with an inner diameter of 60mm
