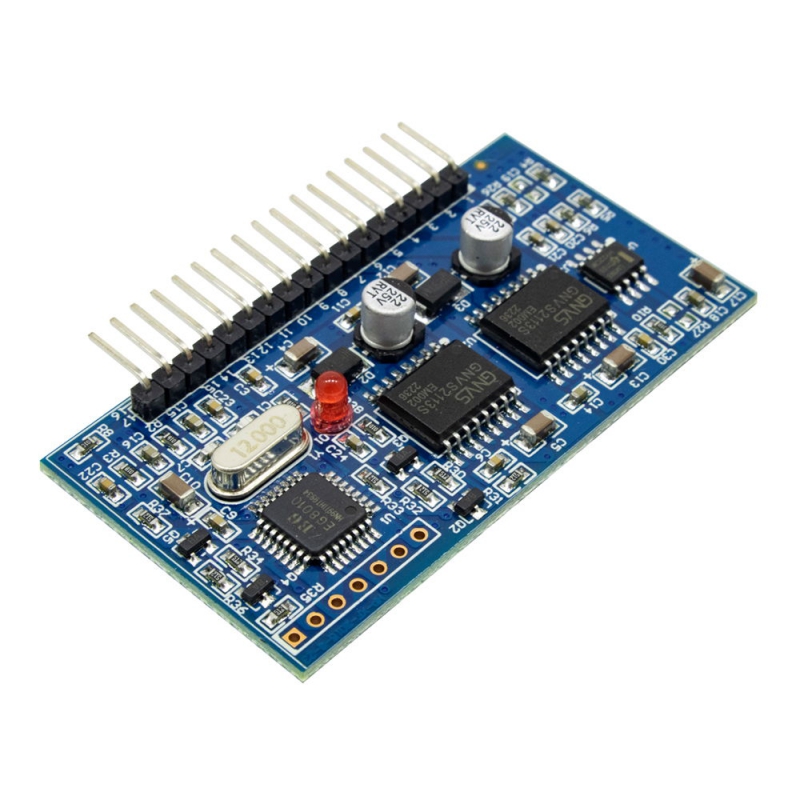

ماژول EGS002 یک راهکار ساده و درعین‌حال قدرتمند برای طراحی اینورترهای سینوسی خالص است. این برد با تکیه بر تراشه اختصاصی EG8010 (ASIC) به‌عنوان کنترلر SPWM و IR2113S به‌عنوان درایور گیت، نیاز به میکروکنترلر و برنامه‌نویسی را به‌طور کامل حذف کرده و فرآیند طراحی اینورتر را بسیار ساده می‌کند.

این ماژول علاوه بر تولید موج سینوسی با اعوجاج بسیار کم، به سیستم‌های حفاظتی کامل، کنترل فن، فیدبک ولتاژ، جریان و دما مجهز است. همچنین از طریق ارتباط سریال و اتصال نمایشگر LCD (مانند 1602)، امکان مانیتورینگ لحظه‌ای ولتاژ، جریان، دما و فرکانس خروجی فراهم می‌شود. تنظیم و شخصی‌سازی عملکرد برد نیز به‌راحتی توسط جامپرها انجام می‌گیرد.

مشخصات

• منبع تغذیه 5V
• 4 پین مجموعه فرکانس خروجی موج سینوسی خالص:
• یکپارچه و مدولاسیون دو قطبی
• همراه با کنترل دودمان، پین 4 زمان:
• نوسانگر کریستالی 12 مگاهرتزی خارجی
• فرکانس حامل PWM برابر 23.4KHz است
• دارای فیدبک ولتاژ، جریان و دما
• دارای مدار محافظ Overvoltage, under voltage, overcurrent, overheating
• دارای ارتباط سریال برای تنظیم ولتاژ خروجی، فرکانس و سایر پارامترها

کاربردهای رایج

• اینورتر موج سینوسی تک فاز
• PV Inverter
• اینورتر قدرت باد
• سیستم UPS
• سیستم ژنراتور دیجیتال
• کنترل سرعت موتور تک فاز
• اینورتر تک فاز
• دینام موج سینوسی
• رگولاتور موج سینوسی
• ژنراتور موج سینوسی

Introduction

The EG8010 is digital, a function very well its own control of the dead time sinusoidal inverter chip generator, used in two stages DC-DC-AC structure energy conversion or single-stage DC-AC Industrial transformer Boost architecture, external 12 MHz crystal oscillator, to achieve high accuracy and the harmonic distortion is very small, 50 Hz or 60 Hz pure sine wave inverter ASIC. The chip uses CMOS technology, SPWM internal integration, a sinus generator, a dead time control circuit, a multiplier ratio range, a soft start circuit, a protection circuit, an RS232 serial interface, and a serial LCD display of the function driver module 1602.

Specification

Power supply 5 V
4 pin set of pure sine wave output frequency:
50 Hz Pure sine wave fixed frequency 60 Hz Pure sine wave fixed frequency 0-100 Hz
Pure Sine Wave Adjustable 0-400 Hz Pure Sine Wave Adjustable
Unipolar and Bipolar Modulations
Comes with deadband control, pin 4 dead time:
300nS dead time 500nS dead time 1,0us dead time 1,5us dead time
External crystal oscillator 12 MHz
PWM carrier frequency 23.4 kHz
Current temperature real-time feedback
overvoltage, undervoltage, overcurrent and overheat protection
Soft start mode pin response time setting 1 s
Serial connection for setting output voltage, frequency and other parameters
External serial module 1602 displays the inverter
Information on voltage, frequency, temperature and current

Applications

Single-phase pure sine-wave inverter
PV inverter
Wind Inverter
Uninterruptible Power UPS Systems
System digital generator
If power
Single-phase motor speed regulator
Single-phase inverter
Sine wave dimmer
Sine wave regulator
Sine wave generator
