ماژول اینورتر Inverter DC to AC 150W

معرفی

ماژول مبدل ولتاژ 12 ولت از نوع DC به ولتاژ AC با ولتاژهای مختلف در دسترس تا 220 ولت می باشد. توان ماکزیمم که این برد می تواند بدهد در حدود 150 وات بوده و شکل موج خروجی آن مربعی با فرکانس حدود 20KHz است. ولتاژهای مختلف در روی پایانه های خروجی در دسترس هستند و با توجه به نیاز خود از یکی از آنها استفاده کنید.
جریان مصرفی این ماژول در حالت بیکاری در حدود 50 میلی آمپر است.

نکات قابل توجه برای استفاده از این ماژول:

  1.  با توجه به اینکه شکل موج خروجی این ماژول یک شکل موج مربعی فرکانس بالا می باشد برای بارهایی با خاصیت سلفی مناسب نیستند مانند موتورها و فن ها و ...
  2. وقتی برای بارهای کوچک ( همانند چراغ های LED، شارژر موبایل و یا ستاپ باکس) از این ماژول استفاده می کنید بهتر است که از ولتاژهای پایین تر مانند 172 ولت یا 110    ولت استفاده کنید.
  3.  اگر از یک بار بزرگتر از 100 وات بخواهید برای زمان های طولانی تر استفاده نمایید بهتر است که هیت سینگ قوی تری استفاده نمایید.
  4.  هیچ وقت پاور را به صورت برعکس متصل نکنید.
  5. هیچ وقت مدار را اتصال کوتاه یا Over-Load نکنید زیرا مدار دارای محافظ نمی باشد.
  6. در زمانی که هیچ باری به خروجی متصل نیست ولتاژ اندازه گیری شده کمی بالاتر نشان داده می شود.

نحوه استفاده

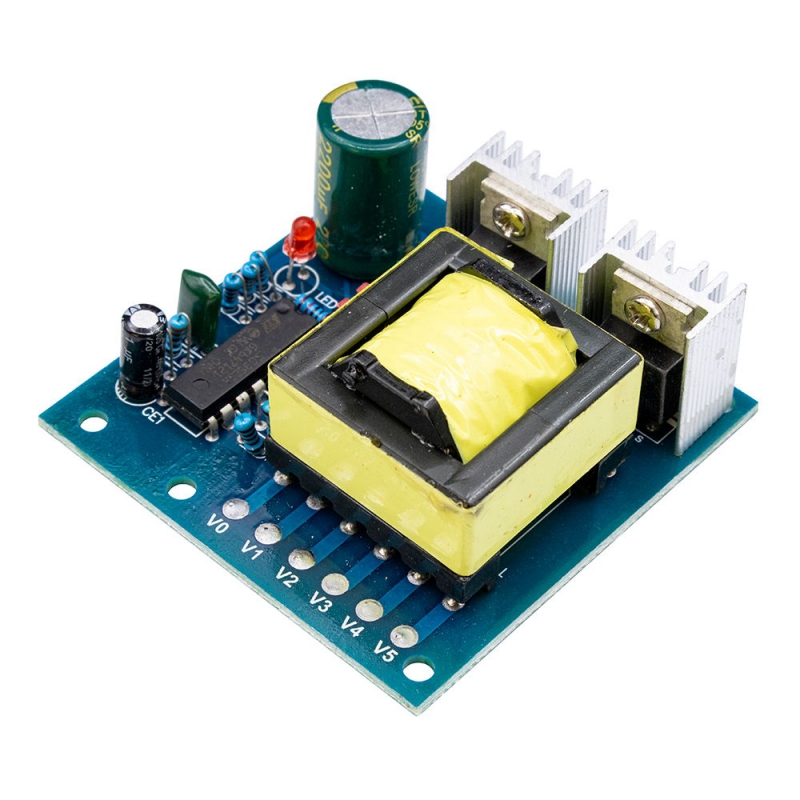

نحوه استفاده از ولتاژهای مختلف روی پایانه های خروجی به صورت زیر است که البته در تصویر هم مشخص شده است:

V0--V2=110V
V0--V3=175V
V0--V4=200V
V0--V5=220V
V5--V4=20V
V5--V3=45V
V5--V2=110V
V4--V3=28V
V4--V2=90V
V3--V2=62V

Introduction

1 . The board is a high frequency square wave AC output is generally inductive electrical
tape can not "mortars, fen coil transformer etc. ‘
2. take a small load (LED lights phone charger DVD set—top box, etc.) connected to the
output voltage of the recommendations, such as a low gear: 172V or 200V
3. Load large work long hours ( ≥100W) is recommended to increase the heat sink,
4. Power can not be reversed. The other power supply and Power cord should be large enough current
5. Do not overload Do not short circuit output.
6. frequency output load voltage multimeter measurements will show higher (is not correct, not actual voltage)


You can use electrical appliances: 0.1-150W lamps, non-inductive household appliances,small electric cookers, (Note: Support for all “electronic products") such as "energy-saving lamps Soldering switching power supply satellite TV receivers lamp LED lamp LED energy saving lamps fluorescent DVD machine VCD machine EVD machine LCD TV color TV flat screen TV laptop computer various computer monitors charger for all electronic products and so on.

This board is a hi

Specification

Power: 150W
Input: DC12V
Output: AC 110V-200V-220V (as photo shows). also can 110v-0-110v.
Quiescent Current: 0.05A around
Output waveform: frequency square wave
Output frequency: 20KHz around
Protection: no protection
PCB board using military grade plate, Size 5.8 * 5.8 cm , mainly used for: electronic DIY
before the inverter stage.
