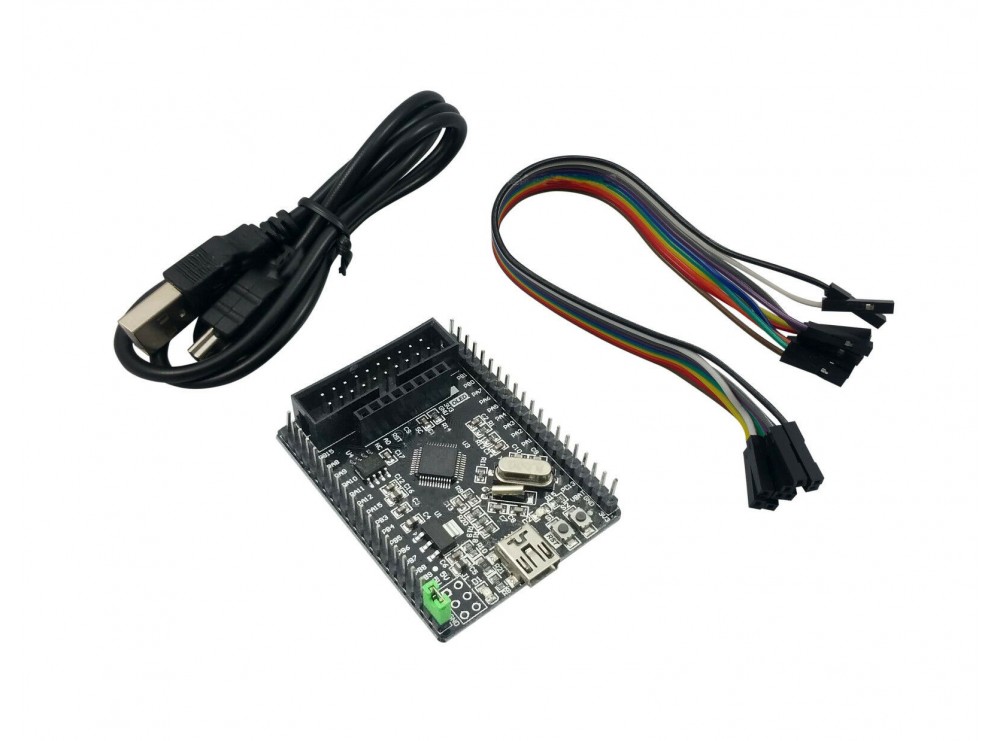

هدربرد STM32F103C8T6 Cortex-M3

3101003014

مینی هدربرد STM32F103C8T6 به همراه خروجی پایه های دیجیتال میکروکنترلر دارای پورت جیتگ و USB به منظور طراحی و پیاده سازی انواع پروژه های صنعتی و آموزشی

4
(امتیاز 23 رأی‌دهنده)
8,690,000 ریال

مینی هدربرد STM32F103C8T6 یک برد توسعه کاربردی بر پایه میکروکنترلر ARM Cortex-M3 بوده که با هدف یادگیری، توسعه، و اجرای پروژه‌های حرفه‌ای در حوزه‌های الکترونیک طراحی شده است. این برد با بهره‌گیری از میکروکنترلر 32 بیتی STM32F103C8T6 با فرکانس کاری 72 مگاهرتز، امکانات متنوعی نظیر پورت USB، JTAG، اینترفیس‌های سریال مختلف (I2C، USART، SPI، CAN) و مبدل آنالوگ به دیجیتال 12 بیتی را در اختیار کاربر قرار می‌دهد. پورت‌های GPIO به‌طور کامل در خروجی برد آورده شده‌اند و امکان اتصال مستقیم نمایشگر OLED، سنسورها، ماژول‌های ارتباطی و سایر تجهیزات جانبی فراهم شده است. این برد به کمک پروگرامر ST-Link یا از طریق رابط سریال قابل برنامه‌ریزی بوده و به دلیل طراحی مینیمال خود برای تست و پیاده‌سازی سریع انواع پروژه‌ها بسیار مناسب است. همچنین وجود چیپ EEPROM مدل 24C04 امکان ذخیره‌سازی تنظیمات و داده‌های پایدار را فراهم کرده است.


مشخصات

  • پردازنده مرکزی: STM32F103C8T6 با هسته ARM Cortex-M3
  • تعداد پایه‌ها: 48 پایه (پکیج LQFP-48)
  • فرکانس کاری میکروکنترلر: 72MHz
  • فرکانس کریستال خارجی: 8MHz
  • حافظه فلش داخلی: 64KB
  • حافظه SRAM داخلی: 20KB
  • ولتاژ کاری میکروکنترلر: بین 2 تا 3.6 ولت
  • ولتاژ تغذیه برد: ۵ ولت از طریق پورت Mini-USB
  • جریان خروجی تثبیت‌کننده ولتاژ: حداکثر 800mA
  • رابط‌های ارتباطی: USB, USART, SPI, I2C, CAN, JTAG
  • مبدل آنالوگ به دیجیتال: ADC 12 بیتی چند کاناله
  • حافظه خارجی: EEPROM مدل 24C04
  • دکمه‌ها: کلید ریست (Reset)
  • رابط برنامه‌ریزی: ST-Link یا JTAG


کاربردهای رایج

این برد توسعه به‌دلیل دارا بودن امکانات کامل و اندازه‌ی کوچک، در طیف گسترده‌ای از کاربردهای صنعتی، آموزشی و DIY مورد استفاده قرار می‌گیرد. قابلیت برنامه‌نویسی ساده، خروجی تمام پین‌های GPIO و پشتیبانی از پروتکل‌های ارتباطی مختلف، آن را به گزینه‌ای مناسب برای طراحان سیستم‌های نهفته و توسعه‌دهندگان سیستم‌های کنترلی تبدیل کرده است.

  • کنترل‌کننده‌های صنعتی با مصرف پایین
  • پروژه‌های آموزشی مبتنی بر STM32
  • تحقیق و توسعه در حوزه پردازنده‌های ARM
  • راه‌اندازی و تست انواع سنسورها و ماژول‌ها
  • ساخت دستگاه‌های قابل‌حمل (پرتابل)
  • پیاده‌سازی الگوریتم‌های پردازش سیگنال
  • برنامه‌نویسی و دیباگ با ST-Link
  • ساخت دستگاه‌های مبتنی بر USB
  • اتوماسیون خانگی
  • تحلیل و کنترل داده‌های محیطی با OLED

Introduction

The STM32F103C8T6 development board is designed both for familiarization with STM32 microcontrollers, and for independent use in various devices. The board contains only the essentials for a quick start. The STM32 family of controllers is supported by a large number of development tools, including the Arduino IDE. To download and debug a program, it is necessary and sufficient to use a simple ST-Link programmer, which is directly supported by most development programs. There is a connector for connecting an OLED display. To program the microcontroller, you will need an ST-Link programmer or a JTAG programmer. There is a switch (jumper) for bootloader startup mode. The board has a 24С04 memory chip for storing settings and data.

Specification

Microcontroller: 48-pin ARM Cortex-M3 STM32F103C8T6
Maximum controller frequency: 72MHz
Quartz resonator: 8 MHz
Program memory: 64 KB
Data memory: 20 KB
Microcontroller supply voltage: 2.0-3.6 V
Power stabilizer maximum current: 800mA
Power connector: Mini-USB, also used for data transfer
Buttons: Reset button (used to restart the program and upload a new one)
Available GPIOs: All GPIO ports are available
Program download: via controller serial port
Power filter: high-quality filter with large capacitors






امتیاز شما

  • امیر حسین جمیری | 6ماه قبل

    سلام وقت بخیر فرق این هدربرد با هدربرد lpclpc1768 cortex-m3 چیه؟

    0
    0
    پاسخ | گزارش
    • ادمین | 5ماه قبل

      برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)

      0
      0
      پاسخ | گزارش
  • حسین فتحی کیوی | بیش از 2 سال قبل
    سلام ، از usb می شود برای انتقال اطلاعات استفاده کرد؟
    0
    0
    پاسخ | گزارش
    • ادمین | بیش از 2 سال قبل
      سلام، قابلیت ارسال دیتا داشته بلی می توان استفاده کرد
      0
      0
      پاسخ | گزارش
  • علی طالبی | بیش از 2 سال قبل
    سلام با پروگرامر tnm2000 پروگرام میشه کرد این برد رو.
    0
    0
    پاسخ | گزارش
    • ادمین | بیش از 2 سال قبل
      سلام ، با پروگرامر مورد نظر شما تست نشده اند
      0
      0
      پاسخ | گزارش
  • سید علیرضا عبدالاهیان | بیش از 4 سال قبل
    آیا این برد dac دارد؟
    0
    0
    پاسخ | گزارش
    • ادمین | بیش از 4 سال قبل
      سلام، ندارد.
      0
      0
      پاسخ | گزارش
  • یاسین قلی نژاد | بیش از 4 سال قبل
    متاسفانه اکثر فایلهایی که میزارید قابل دانلود نیستن
    0
    0
    پاسخ | گزارش
    • ادمین | بیش از 4 سال قبل
      سلام، فایل ها مشکلی ندارند و می توانید دانلود کنید.
